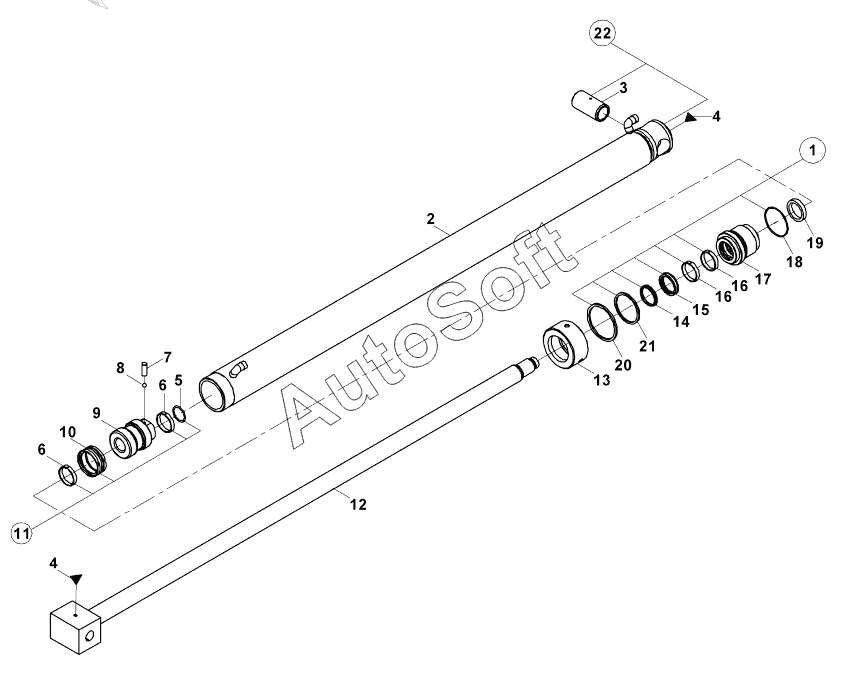

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). TELESCOPIC CYLINDER, BACKHOE B060001 -
15420160
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15420160 | 1***0 | RAM, EXTENSION, TELESCOPIC DIPPER, BACKHOE | |
| 1 | S***0 | SEAL KIT, END CAP | |
| 2 | 2***8 | CYLINDER | |
| 3 | 8***0 | BUSH | |
| 4 | N***0 | Grease nipple | |
| 5 | N***5 | O-ring, piston | |
| 6 | N***6 | Guide ring, piston | |
| 7 | N***6 | Setscrew | |
| 8 | N***0 | Steel ball | |
| 9 | 2***0 | Piston | |
| 10 | N***0 | Seal, piston | |
| 11 | S***0 | Seal kit, piston | |
| 12 | 2***1 | ROD | |
| 13 | 2***0 | HEAD COVER | |
| 14 | N***5 | SEAL DUST | |
| 15 | N***3 | SEAL DUST | |
| 16 | N***7 | GUIDE RING, HEAD | |
| 17 | 2***0 | HEAD, CYLINDER | |
| 18 | N***0 | O-ring, end cap | |
| 19 | N***6 | BUFFER SEAL | |
| 20 | N***0 | O-ring, end cap | |
| 21 | N***0 | O-RING | |
| 22 | 2***2 | CYLINDER TUBE ASS'Y |
