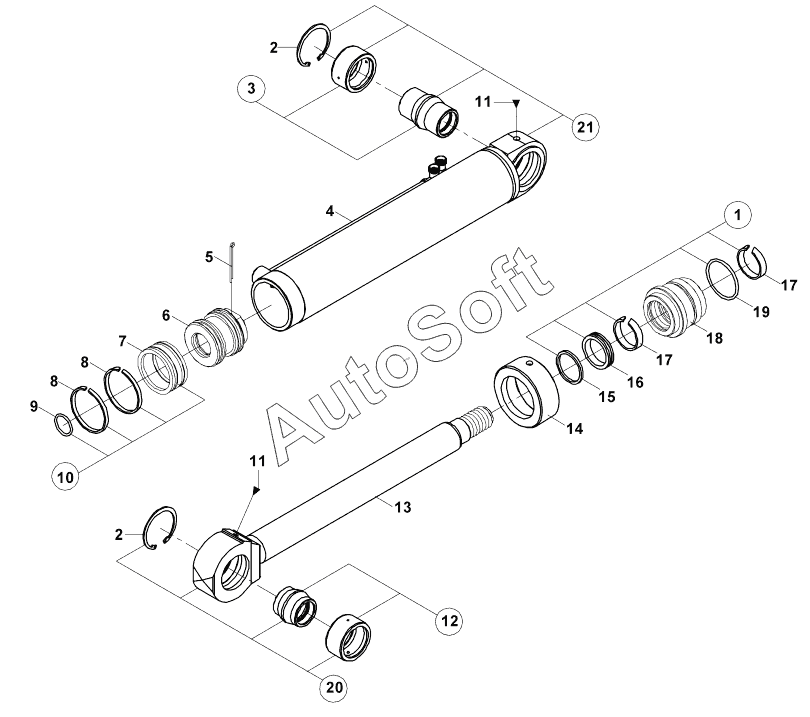

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). LEVELLING BLADE CYLINDER (DOUBLE AXIS) LH B060001 -
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15020600 | 1***0 | CYLINDER ASS'Y, LEVELLING BLADE, LH | |
| 1 | S***0 | SEAL KIT, HEAD | |
| 2 | N***0 | Retaining ring | |
| 3 | 2***0 | Radial, spherical plain bearing | |
| 4 | 2***0 | CYLINDER TUBE W.A. | |
| 5 | N***0 | COTTER PIN | |
| 6 | 2***0 | PISTON | |
| 7 | N***0 | SEAL, PISTON | |
| 8 | N***5 | GUIDE RING | |
| 9 | N***5 | O-RING, PISTON | |
| 10 | S***1 | SEAL KIT, PISTON | |
| 11 | N***0 | Grease nipple | |
| 12 | 2***0 | Radial, spherical plain bearing | |
| 13 | 2***0 | CYLINDER ROD W.A. | |
| 14 | 2***0 | HEAD COVER | |
| 15 | N***4 | SEAL DUST | |
| 16 | N***0 | SEAL, HEAD | |
| 17 | N***7 | Guide ring, end cap | |
| 18 | 2***0 | HEAD, CYLINDER | |
| 19 | N***0 | O-RING | |
| 20 | 2***5 | CYLINDER ROD ASS'Y | |
| 21 | 2***1 | CYLINDER TUBE ASS'Y |
