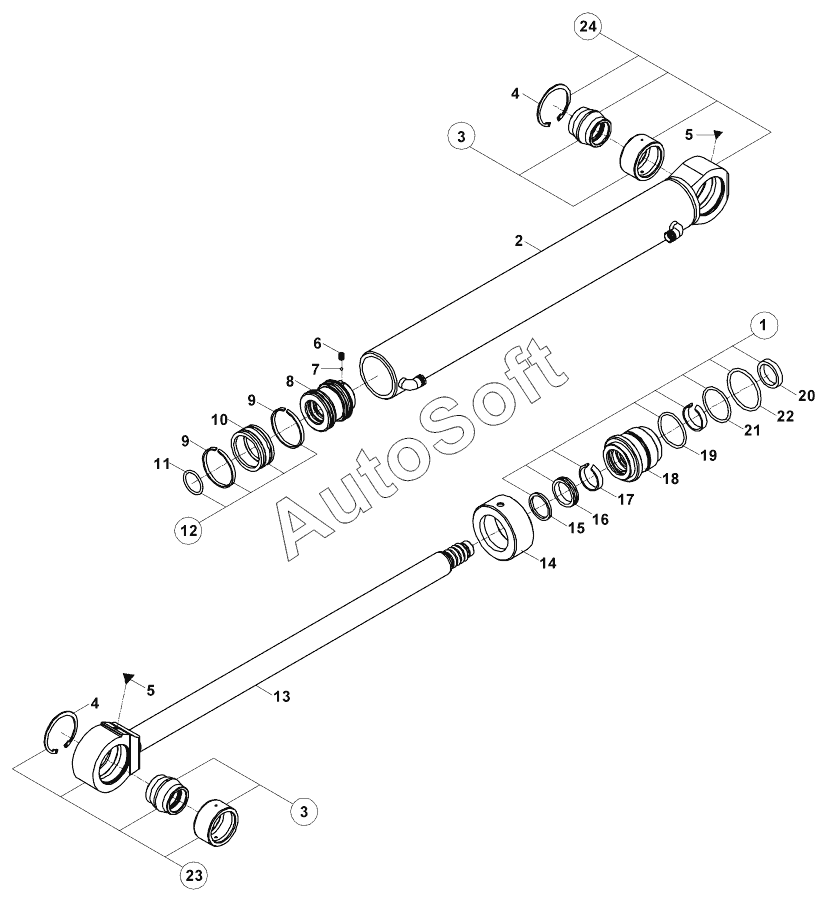

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). LOG GRAPPLE CYLINDER (WITH VERTICAL MOVEMENT) B060001 -
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15420411 | 1***1 | CYLINDER ASS'Y, LOG GRAPPLE | |
| 1 | S***0 | SEAL KIT, END CAP | |
| 2 | 2***7 | CYLINDER TUBE W.A. | |
| 3 | 2***0 | Radial, spherical plain bearing | |
| 4 | N***0 | Retaining ring | |
| 5 | N***0 | Grease nipple | |
| 6 | N***6 | Setscrew | |
| 7 | N***0 | Steel ball | |
| 8 | 2***0 | Piston | |
| 9 | N***6 | Guide ring, piston | |
| 10 | N***0 | Seal, piston | |
| 11 | N***5 | O-ring, piston | |
| 12 | S***0 | Seal kit, piston | |
| 13 | 2***5 | CYLINDER ROD W.A. | |
| 14 | 2***0 | HEAD COVER | |
| 15 | N***5 | SEAL DUST | |
| 16 | N***3 | SEAL DUST | |
| 17 | N***7 | GUIDE RING, HEAD | |
| 18 | 2***0 | HEAD, CYLINDER | |
| 19 | N***0 | O-ring, end cap | |
| 20 | N***6 | BUFFER SEAL | |
| 21 | N***0 | O-ring, end cap | |
| 22 | N***0 | O-RING | |
| 23 | 2***7 | CYLINDER ROD ASS'Y | |
| 24 | 2***4 | CYLINDER TUBE ASS'Y |
