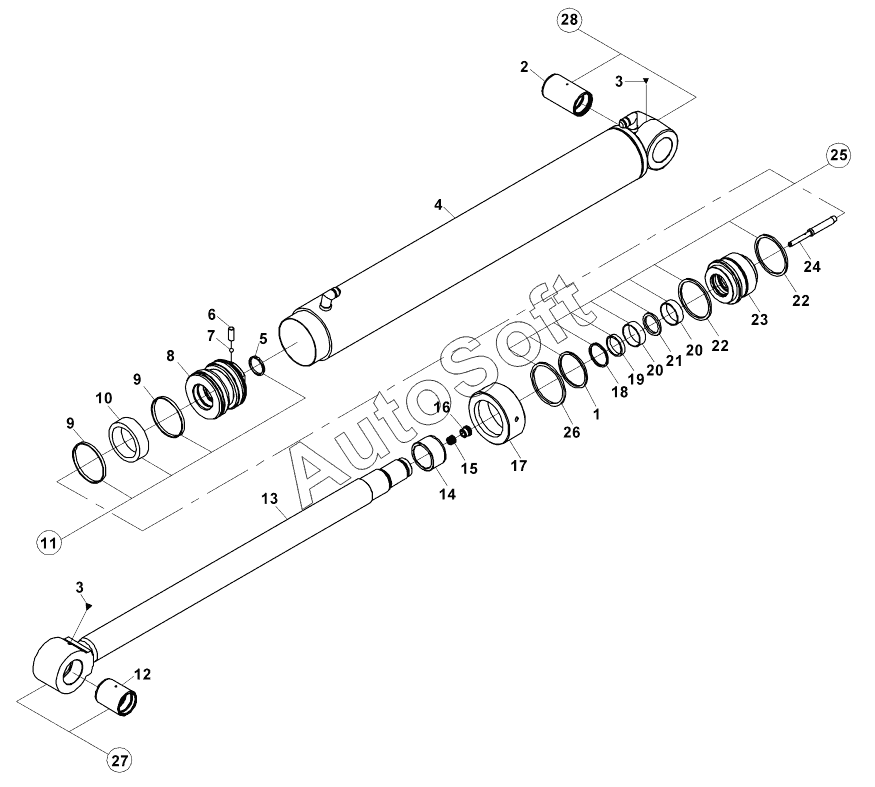

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). ARM CYLINDER, BACKHOE (WITH SAFETY LOCK VALVE) (OP) B060400 -
15520218
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15520218 | 1***8 | RAM, DIPPER, BACKHOE | |
| 1 | N***0 | O-RING | |
| 2 | 8***2 | BUSHING | |
| 3 | N***0 | Grease nipple | |
| 4 | 2***7 | CYLINDER | |
| 5 | N***4 | O-RING, PISTON | |
| 6 | N***0 | Setscrew | |
| 7 | N***0 | Steel ball | |
| 8 | 2***5 | PISTON | |
| 9 | N***5 | GUIDE RING | |
| 10 | N***0 | SEAL, PISTON | |
| 11 | S***7 | SEAL KIT, PISTON | |
| 12 | 8***6 | BUSHING | |
| 13 | 2***0 | ROD | |
| 14 | 8***0 | BRAKE RING | |
| 15 | 8***0 | Spring | |
| 16 | 8***0 | Bolt, plunger | |
| 17 | 2***0 | HEAD COVER | |
| 18 | N***6 | Scraper | |
| 19 | N***5 | U-cap | |
| 20 | N***5 | GUIDE RING, HEAD | |
| 21 | N***6 | U-cap | |
| 22 | N***5 | O-RING | |
| 23 | 2***0 | CAP, END | |
| 24 | 8***0 | Plunger, restrictor | |
| 25 | S***0 | SEAL KIT, HEAD | |
| 26 | N***3 | O-RING | |
| 27 | 2***3 | CYLINDER ROD ASS'Y | |
| 28 | 2***3 | CYLINDER TUBE ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
