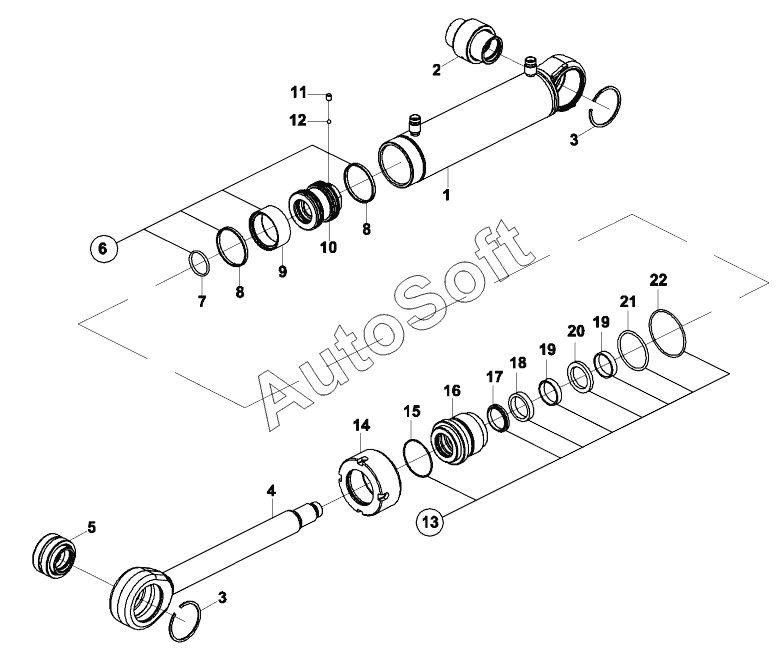

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). RAM, GRAPPLE BUCKET B060001 -
15420063
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15420063 | 1***3 | RAM, GRAPPLE BUCKET | |
| 1 | 2***7 | CYLINDER | |
| 2 | 2***0 | Radial, spherical plain bearing | |
| 3 | N***0 | Retaining ring | |
| 4 | 2***3 | ROD | |
| 5 | 2***0 | Radial, spherical plain bearing | |
| 6 | S***0 | Seal kit, piston | |
| 7 | N***5 | O-ring, piston | |
| 8 | N***6 | Guide ring, piston | |
| 9 | N***0 | Seal, piston | |
| 10 | 2***0 | Piston | |
| 11 | N***6 | Setscrew | |
| 12 | N***0 | Steel ball | |
| 13 | S***0 | SEAL KIT, END CAP | |
| 14 | 2***0 | HEAD COVER | |
| 15 | N***0 | O-RING | |
| 16 | 2***0 | HEAD, CYLINDER | |
| 17 | N***5 | SEAL DUST | |
| 18 | N***3 | SEAL DUST | |
| 19 | N***7 | GUIDE RING, HEAD | |
| 20 | N***6 | BUFFER SEAL | |
| 21 | N***0 | O-ring, end cap | |
| 22 | N***0 | O-ring, end cap |
