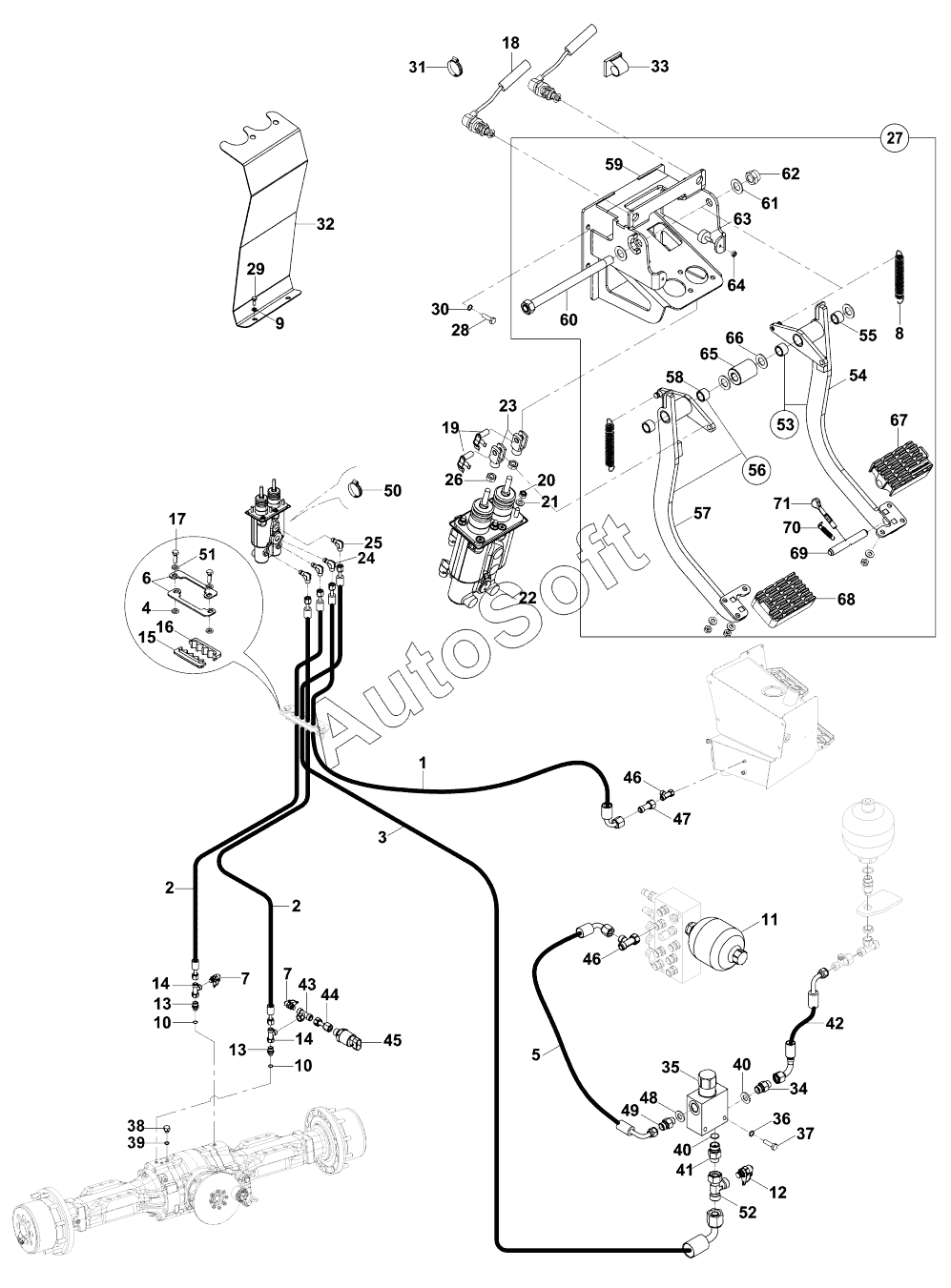

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). HYDRAULIC PIPING, BRAKE (GEAR PUMP)
1
2
2
3
4
5
6
7
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | HOSE ASS'Y | |
| 2 | 6***0 | Hose | |
| 3 | 6***0 | HOSE ASS'Y | |
| 4 | 8***6 | Washer | |
| 5 | 6***0 | HOSE ASS'Y | |
| 6 | 8***4 | Hose holder plate | |
| 7 | F***6 | Adapter, pressure | |
| 8 | 8***9 | Spring | |
| 9 | N***3 | WASHER | |
| 10 | N***9 | O-ring | |
| 11 | F***5 | Accumulator | |
| 12 | F***6 | Adapter, pressure | |
| 13 | N***5 | Adapter | |
| 14 | N***1 | Tee | |
| 15 | N***5 | Hose holder, rubber | |
| 16 | N***6 | Hose holder, rubber | |
| 17 | N***8 | BOLT | |
| 18 | 5***0 | Switch | |
| 19 | F***6 | Pin, clevis | |
| 20 | N***2 | Nut | |
| 21 | N***4 | Washer | |
| 22 | F***0 | Valve, brake | |
| 22 | F***0 | BRAKE VALVE | |
| 23 | F***1 | Clevis | |
| 24 | N***7 | Elbow | |
| 25 | N***4 | Elbow | |
| 26 | N***6 | Nut | |
| 27 | 0***5 | BRAKE PEDAL ASS'Y | |
| 28 | N***8 | BOLT | |
| 29 | N***8 | BOLT | |
| 30 | N***4 | Washer | |
| 31 | 5***0 | Tie, cable | |
| 32 | 0***5 | COVER | |
| 33 | 5***0 | Clip | |
| 34 | 8***8 | ADAPTER | |
| 35 | F***0 | VALVE | |
| 36 | N***3 | WASHER | |
| 37 | N***6 | Bolt | |
| 38 | 8***1 | PLUG | |
| 39 | N***8 | O-ring | |
| 40 | N***5 | O-RING | |
| 41 | 8***6 | ADAPTER | |
| 42 | 6***0 | HOSE ASS'Y | |
| 42 | 6***5 | HOSE ASS'Y | |
| 43 | N***1 | Tee | |
| 44 | 8***5 | ADAPTER | |
| 45 | H***1 | SENSOR, PRESSURE | |
| 46 | N***8 | TEE | |
| 47 | 8***3 | ADAPTER | |
| 48 | N***5 | O-RING | |
| 49 | 8***8 | ADAPTER | |
| 50 | 5***0 | Clip | |
| 51 | N***4 | Washer | |
| 52 | N***1 | Tee | |
| 53 | 0***7 | PEDAL ASS'Y, RH | |
| 54 | 0***6 | BRACKET W.A. | |
| 55 | 8***2 | Bushing | |
| 56 | 0***6 | PEDAL ASS'Y, LH | |
| 57 | 0***5 | BRACKET W.A. | |
| 58 | 8***2 | Bushing | |
| 59 | 0***4 | BRACKET W.A. | |
| 60 | 0***0 | Pin | |
| 61 | N***9 | WASHER | |
| 62 | N***4 | Nut | |
| 63 | 8***7 | Support | |
| 64 | N***0 | Nut | |
| 65 | 8***0 | WASHER | |
| 66 | 8***6 | Bushing | |
| 67 | 0***1 | RUBBER, BRAKE PEDAL, RH | |
| 68 | 0***2 | RUBBER, BRAKE PEDAL, LH | |
| 69 | 0***5 | PIN, LOCKING | |
| 70 | 8***1 | SPRING | |
| 71 | 0***4 | PIN, LOCKING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
