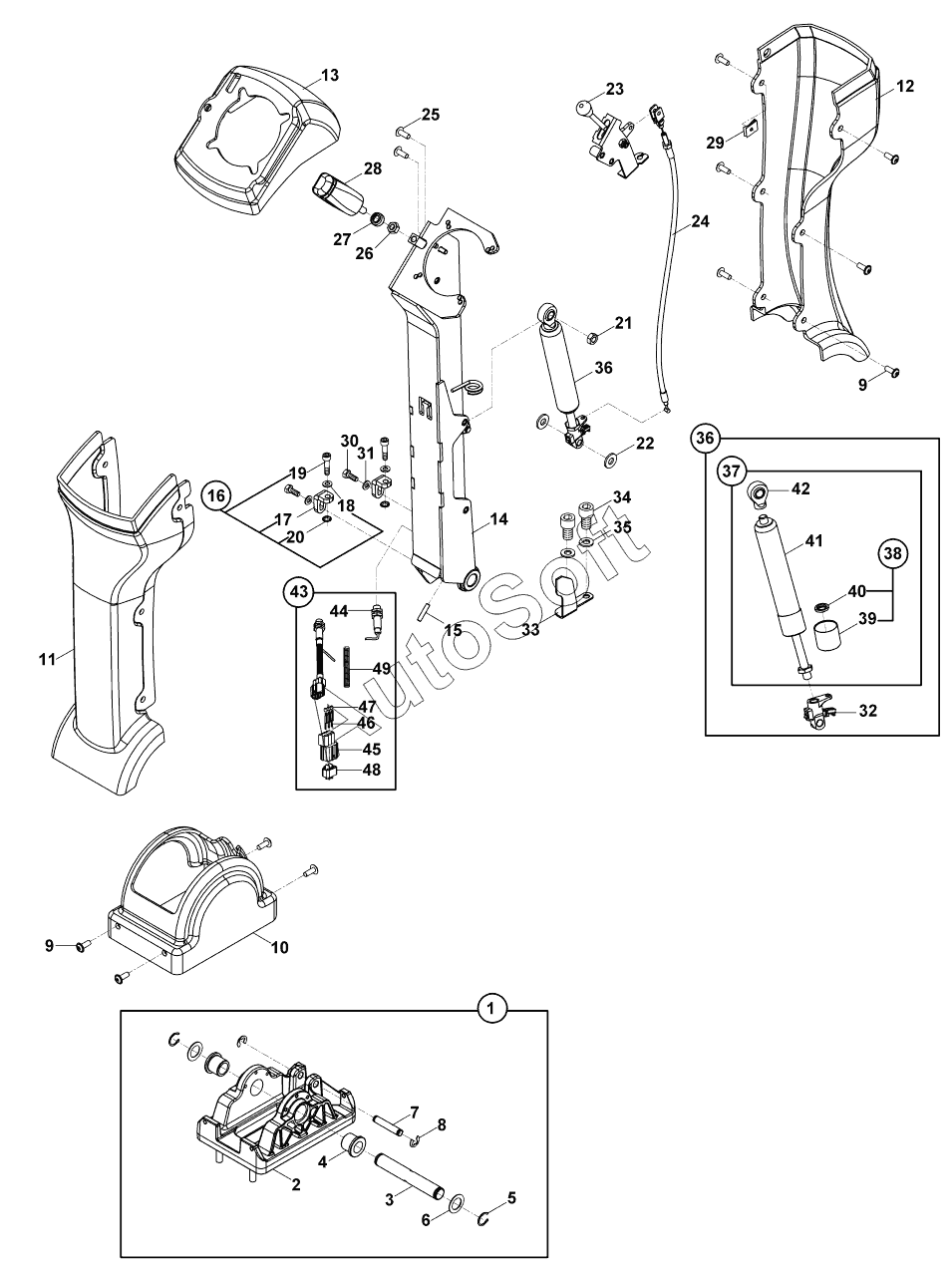

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). JOYSTICK MECHANISM, RH B060005 -
01829111
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01829111 | 0***1 | JOYSTICK MECHANISM, RH | |
| 1 | 0***9 | BRACKET ASS'Y | |
| 2 | 0***3 | BRACKET | |
| 3 | 8***9 | SHAFT | |
| 4 | 8***5 | BUSHING | |
| 5 | N***7 | RETAINING RING | |
| 6 | S***2 | WASHER | |
| 7 | 0***4 | PIN | |
| 8 | N***3 | RING | |
| 9 | N***2 | SCREW | |
| 10 | 0***6 | COVER, RH, LOWER | |
| 11 | 0***7 | COVER, RH, FRONT | |
| 12 | 0***8 | COVER,RH, REAR | |
| 13 | 0***9 | COVER, UPPER, RH | |
| 14 | 0***7 | CONSOLE W.A., JOYSTICK, RH | |
| 15 | N***2 | PIN | |
| 16 | 0***8 | BRACKET ASS'Y | |
| 17 | 0***4 | BRACKET | |
| 18 | N***3 | WASHER | |
| 19 | N***6 | Bolt m6x25 | |
| 20 | N***7 | RING | |
| 21 | N***2 | Nut | |
| 22 | 8***9 | WASHER | |
| 23 | F***1 | HANDLE MECHANISM | |
| 24 | F***1 | CABLE, LOCK, DAMPER | |
| 25 | N***2 | SCREW | |
| 26 | N***2 | BOLT | |
| 27 | 8***7 | BELLOWS | |
| 28 | F***3 | HANDLE | |
| 29 | N***1 | NUT | |
| 30 | N***8 | BOLT | |
| 31 | N***3 | WASHER | |
| 32 | F***6 | HEADING, DAMPER | |
| 33 | 0***0 | BRACKET | |
| 34 | N***6 | Bolt | |
| 35 | N***4 | Washer | |
| 36 | 0***6 | DAMPER MOUNTING | |
| 37 | F***7 | DAMPER ASS'Y | |
| 38 | F***6 | SEAL KIT | |
| 39 | 8***4 | HEAD COVER | |
| 40 | N***3 | SEAL DUST | |
| 41 | F***3 | DAMPER ASS'Y | |
| 42 | F***5 | JOINT | |
| 43 | 0***1 | SENSOR, PROXIMITY, ASSY. | |
| 44 | 5***3 | SWITCH, PROXSMITY | |
| 45 | 5***0 | HOUSING, 3 WAY PIN | |
| 46 | 5***0 | CONTACKTS | |
| 47 | 5***0 | SEAL | |
| 48 | 5***1 | RETAINER, 3 WAY PIN | |
| 49 | 5***1 | SPIRAL |
