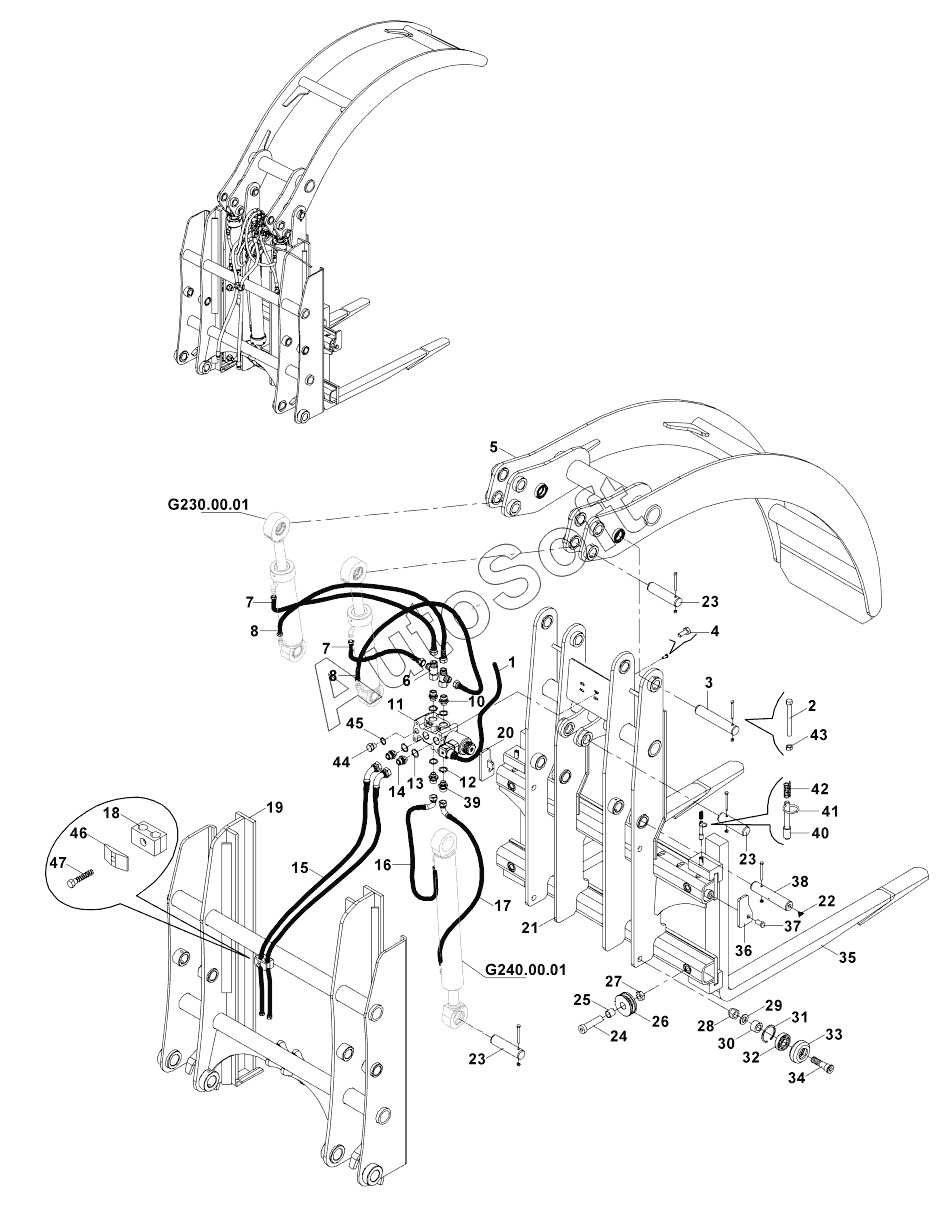

Каталог запасных частей к технике: Hidromek HMK 102B ALPHA (2017). LOG GRAPPLE, (WITH VERTICAL MOVEMENT O200mm) (OP) B060001 -
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
14
2
3
4
5
6
7
7
8
8
10
11
12
13
1
15
16
17
18
19
20
21
22
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | CABLE | |
| 2 | N***3 | Bolt | |
| 3 | 8***5 | PIN | |
| 4 | N***4 | BOLT | |
| 5 | 0***2 | GRAPPLE, LOG | |
| 6 | N***8 | TEE | |
| 7 | 6***0 | HOSE ASS'Y | |
| 8 | 6***5 | HOSE ASS'Y | |
| 10 | N***9 | Adapter | |
| 11 | F***1 | SELENOID VALVE | |
| 12 | N***2 | WASHER | |
| 13 | N***1 | WASHER | |
| 14 | N***0 | ADAPTER | |
| 15 | 6***5 | HOSE ASS'Y | |
| 16 | 6***5 | HOSE ASS'Y | |
| 17 | 6***5 | HOSE ASS'Y | |
| 18 | N***0 | CLAMP | |
| 19 | 0***6 | BACK SUPPORT ASS'Y, LOG GRAPPLE | |
| 20 | 0***6 | STOPPER | |
| 21 | 0***5 | FRAME W.A., LOG GRAPPLE | |
| 22 | N***0 | Grease nipple | |
| 23 | 8***5 | PIN | |
| 24 | 8***0 | BOLT, SPECIAL | |
| 25 | 8***6 | BUSHING | |
| 26 | 8***0 | ROLLER | |
| 27 | N***2 | NUT | |
| 28 | N***0 | NUT | |
| 29 | N***9 | WASHER | |
| 30 | 8***0 | RING | |
| 31 | N***3 | RETAINING RING | |
| 32 | N***0 | BEARING | |
| 33 | 8***8 | OUTER RING, BEARING | |
| 34 | 8***0 | SHAFT, ROLLER | |
| 35 | 0***0 | FORK | |
| 36 | 0***5 | STOPPER | |
| 37 | N***4 | BOLT | |
| 38 | 8***7 | PIN | |
| 39 | N***0 | ADAPTER | |
| 40 | 8***5 | PIN | |
| 41 | 0***9 | RING | |
| 42 | 8***0 | SPRING | |
| 43 | N***2 | BOLT | |
| 44 | 8***0 | PLUG | |
| 45 | N***4 | Washer | |
| 46 | N***2 | COVER, CLAMP | |
| 47 | N***6 | Bolt |
