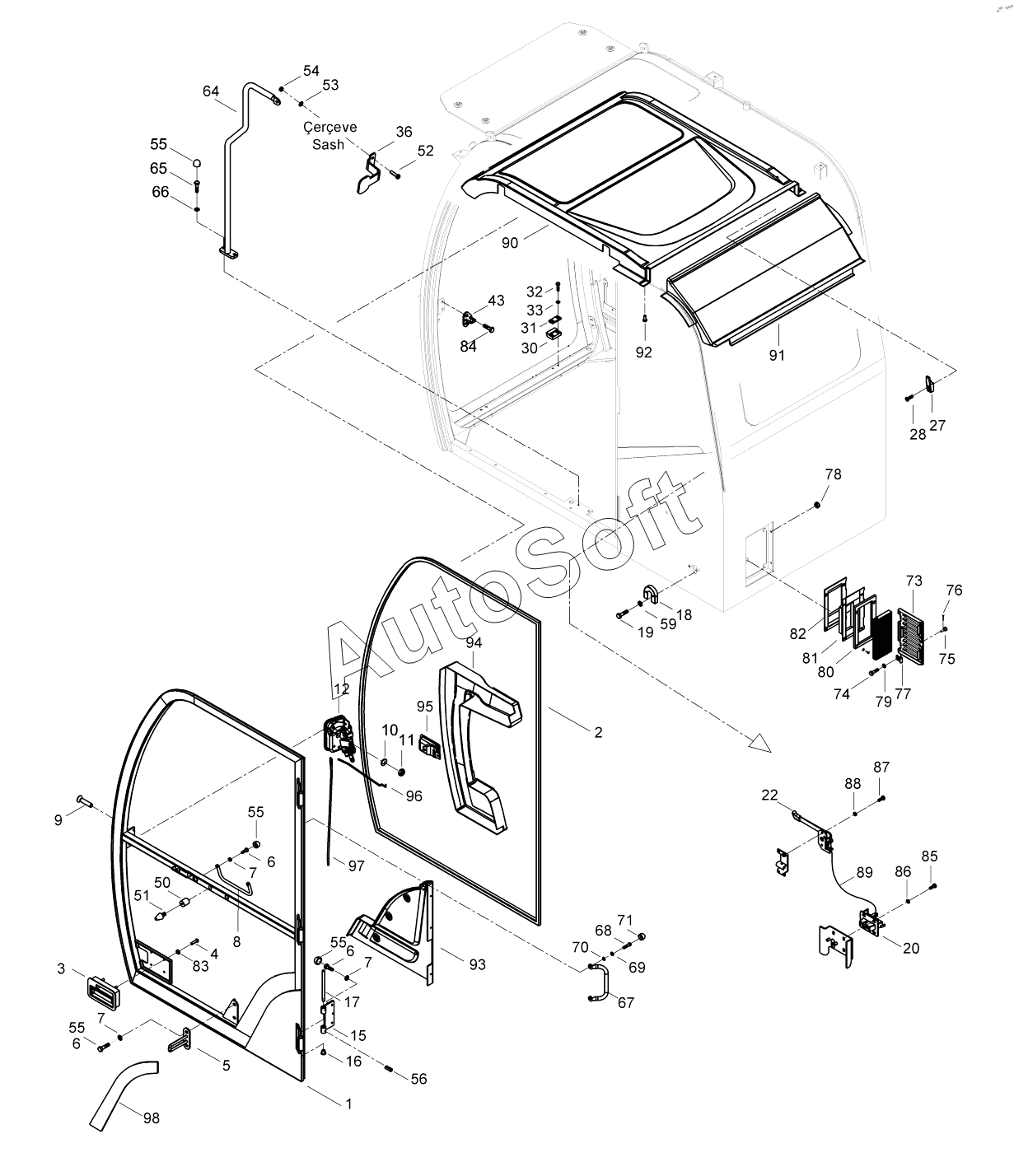

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DOORS 9125515 - B125119
69
79
78
77
76
75
74
73
71
70
80
68
67
66
65
64
59
56
55
55
55
55
89
98
97
96
95
94
93
92
91
90
54
88
87
86
85
84
83
82
81
6
6
6
17
16
15
12
11
10
9
8
7
7
7
18
5
4
3
3
3
3
3
1
33
53
52
51
51
50
50
43
43
36
1
32
31
30
28
27
22
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***4 | DOOR W.A. | |
| 1 | H***5 | DOOR W.A. | |
| 3 | H***0 | LOCK | |
| 3 | H***1 | LOCK | |
| 3 | H***2 | LOCK | |
| 3 | H***3 | LOCK | |
| 3 | H***4 | LOCK | |
| 4 | N***6 | SCREW | |
| 5 | H***1 | Mate, Back Lock | |
| 6 | N***4 | BOLT | |
| 7 | N***7 | WASHER | |
| 8 | H***0 | HANDLE, OUTER | |
| 9 | N***4 | SCREW | |
| 10 | N***3 | WASHER | |
| 11 | N***8 | Nut | |
| 12 | H***0 | Bracket | |
| 15 | H***1 | HINGE | |
| 16 | 8***0 | BUSHING | |
| 17 | H***1 | PIN | |
| 18 | H***0 | Bracket, Back Lock | |
| 19 | N***8 | SCREW | |
| 20 | H***2 | LOCK, BACK | |
| 22 | H***2 | LEVER ASSY | |
| 27 | F***0 | COAT HOOK | |
| 28 | N***2 | SCREW | |
| 30 | H***1 | Support | |
| 31 | H***0 | Plate | |
| 32 | N***8 | BOLT | |
| 33 | N***3 | WASHER | |
| 36 | H***1 | Bracket | |
| 43 | H***1 | STRIKER W.A. | |
| 43 | H***2 | STRIKER W.A. | |
| 50 | H***0 | Stopper Connector | |
| 50 | H***1 | STOPPER | |
| 51 | H***0 | Stopper | |
| 51 | H***1 | STOPPER | |
| 52 | N***8 | SCREW | |
| 53 | N***1 | Washer | |
| 54 | N***6 | NUT | |
| 55 | 8***5 | CAP, BOLT | |
| 56 | N***8 | PIN, EXPANSION | |
| 59 | N***1 | Washer | |
| 64 | H***0 | Inside Handle | |
| 65 | N***4 | BOLT | |
| 66 | N***7 | WASHER | |
| 67 | H***0 | Door Handle, Inside | |
| 68 | N***4 | BOLT | |
| 69 | N***0 | WASHER | |
| 70 | N***1 | Washer | |
| 71 | 8***5 | CAP, BOLT | |
| 73 | H***0 | Cover, Air Filter, Out. | |
| 74 | N***4 | BOLT | |
| 75 | H***0 | HANDLE | |
| 76 | N***5 | COTTER PIN | |
| 77 | H***0 | Hinge | |
| 78 | N***8 | NUT | |
| 79 | N***3 | WASHER | |
| 80 | H***0 | Rubber | |
| 81 | H***0 | Connector | |
| 82 | H***0 | Sponge | |
| 83 | N***1 | Washer | |
| 84 | N***8 | SCREW | |
| 85 | N***8 | BOLT | |
| 86 | N***1 | WASHER | |
| 87 | N***4 | BOLT | |
| 88 | N***3 | WASHER | |
| 89 | H***1 | CABLE, BACK LOCK | |
| 90 | H***3 | COVER, ROOF | |
| 91 | H***2 | COVER, ROOF, REAR | |
| 92 | N***4 | BOLT | |
| 93 | H***1 | COVER, DOOR, LOWER | |
| 94 | H***1 | COVER, DOOR LOCK | |
| 95 | H***0 | HANDLE ASSY, INNER | |
| 96 | H***0 | DRIVE SHAFT, LOCK | |
| 97 | H***0 | DRIVE SHAFT, LOCK | |
| 98 | H***0 | COVER, DOOR |
