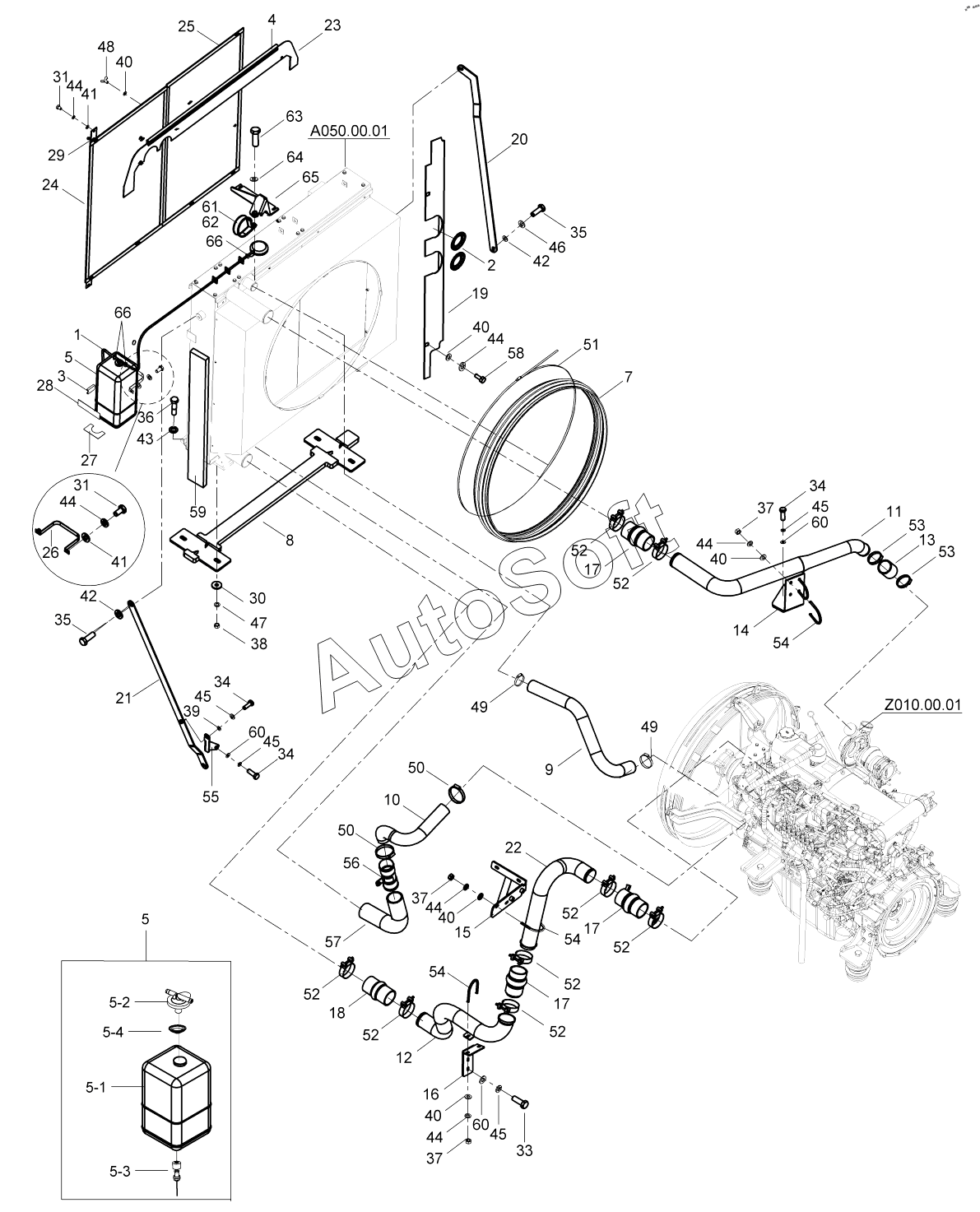

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). COOLING SYSTEM 9125501 - C125383
1
2
3
4
5
5
5-1
5-2
5-3
5-4
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
20
21
21
22
23
24
25
26
26
27
28
29
30
31
31
31
31
33
33
34
34
34
34
34
34
35
35
36
37
37
37
38
39
40
40
40
40
40
41
41
42
42
42
42
43
43
44
44
44
44
44
44
44
44
44
44
44
44
45
45
45
45
46
47
48
49
49
50
50
50
50
50
50
51
51
52
52
52
52
52
52
52
52
52
52
52
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
54
54
54
55
56
57
58
59
60
60
60
61
62
63
64
65
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | HOSE | |
| 10 | H***0 | HOSE, WATER OUT | |
| 11 | H***0 | PIPE, INTERCOOLER | |
| 12 | H***0 | PIPE, INTERCOOLER | |
| 13 | H***0 | HOSE, INTERCOOLER | |
| 14 | H***0 | BRACKET W.A. | |
| 15 | H***0 | BRACKET W.A. | |
| 16 | H***0 | SUPPORT PLATE | |
| 17 | H***0 | HOSE, INTERCOOLER | |
| 18 | H***0 | HOSE, INTERCOOLER | |
| 19 | H***0 | COVER | |
| 19 | H***1 | COVER | |
| 2 | 9***0 | GROMMET | |
| 20 | H***0 | SUPPORT PLATE, RH | |
| 21 | H***0 | SUPPORT PLATE, LH | |
| 21 | H***0 | SUPPORT PLATE, LH | |
| 22 | H***0 | PIPE, INTERCOOLER | |
| 23 | H***0 | COVER W.A. | |
| 24 | H***0 | NET WIRE, RH | |
| 25 | H***0 | NET WIRE, LH | |
| 26 | H***0 | CLAMP | |
| 26 | H***1 | CLAMP, RESERVOIR TANK | |
| 27 | H***0 | RUBBER | |
| 28 | H***0 | RUBBER | |
| 29 | H***0 | COVER W.A. | |
| 3 | 9***0 | Gromet | |
| 30 | H***0 | Support, Washer | |
| 31 | N***2 | BOLT | |
| 31 | N***4 | Bolt | |
| 33 | N***8 | BOLT | |
| 33 | N***8 | BOLT | |
| 34 | N***2 | Bolt | |
| 34 | N***6 | Bolt | |
| 35 | N***8 | BOLT | |
| 36 | N***2 | BOLT | |
| 37 | N***2 | NUT | |
| 38 | N***4 | NUT | |
| 39 | N***2 | WASHER | |
| 4 | 9***0 | Wheather Strip | |
| 40 | N***1 | WASHER | |
| 41 | N***7 | WASHER | |
| 42 | N***3 | WASHER | |
| 42 | N***4 | WASHER | |
| 43 | N***7 | WASHER | |
| 43 | N***2 | Washer | |
| 44 | N***0 | WASHER | |
| 44 | N***0 | WASHER | |
| 45 | N***1 | WASHER | |
| 46 | N***2 | SPRING WASHER | |
| 47 | N***4 | WASHER | |
| 48 | N***4 | SCREW | |
| 49 | N***0 | CLAMP | |
| 5 | H***0 | RESERVOIR TANK ASSY | |
| 5-1 | H***0 | RESERVOIR TANK | |
| 5-2 | H***1 | CAP, RESERVOIR TANK | |
| 5-3 | H***3 | Sensor, Coolant Lev. | |
| 5-4 | H***4 | Packing | |
| 50 | N***0 | CLAMP | |
| 50 | N***0 | CLAMP | |
| 50 | N***0 | CLAMP | |
| 51 | N***0 | CLAMP | |
| 51 | N***0 | CLAMP | |
| 52 | N***5 | CLAMP | |
| 52 | N***5 | CLAMP | |
| 53 | N***0 | SCREW | |
| 53 | N***0 | CLAMP | |
| 53 | N***0 | CLAMP | |
| 54 | N***0 | U-BOLT | |
| 55 | H***0 | BRACKET | |
| 56 | H***0 | PIPE W.A. | |
| 57 | H***0 | HOSE, WATER OUT | |
| 58 | N***4 | Bolt | |
| 59 | H***0 | SPONGE | |
| 60 | N***1 | Washer | |
| 61 | N***0 | CLAMP | |
| 62 | 9***0 | Gromet | |
| 63 | N***2 | Bolt | |
| 64 | N***5 | Washer | |
| 65 | H***0 | SUPPORT PLATE W.A. | |
| 66 | 5***0 | STRAP | |
| 7 | H***0 | BELLOWS | |
| 7 | H***1 | BELLOWS | |
| 7 | H***2 | BELLOWS | |
| 8 | H***0 | RUBBER | |
| 9 | H***0 | HOSE, WATER SUCTION |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
