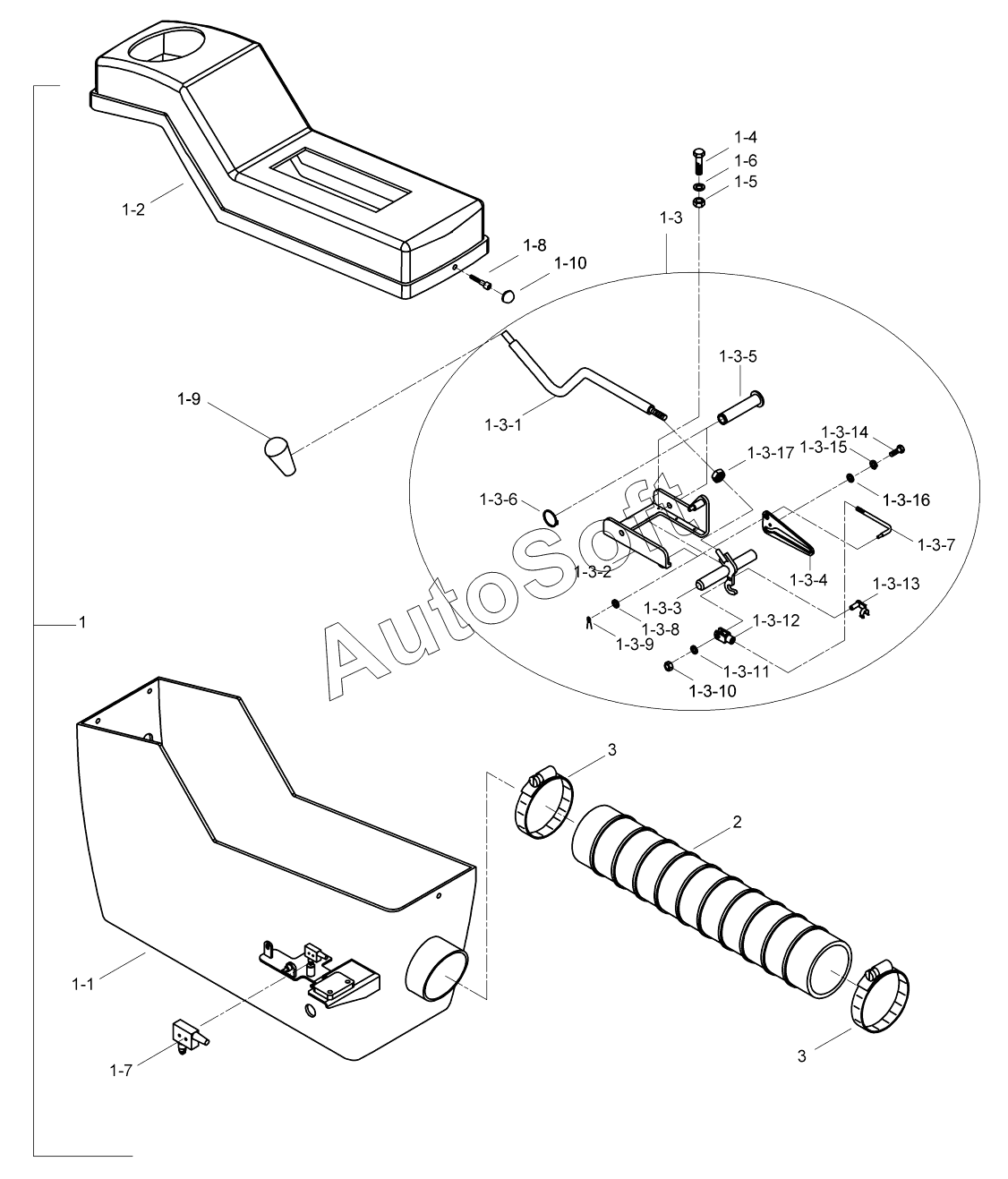

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). CONSOLE ASSY, LH 9125501 - B125119
1
1-1
1-2
1-3
1-3-1
1-3-2
1-3-3
1-3-4
1-3-5
1-3-6
1-3-7
1-3-8
1-3-9
1-3-10
1-3-11
1-3-12
1-3-13
1-3-14
1-3-15
1-3-16
1-3-17
1-4
1-5
1-6
1-7
1-8
1-9
1-10
2
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***3 | CONSOLE ASSY, LH | |
| 1-1 | H***3 | CONSOLE FRAME W.A., LH | |
| 1-10 | F***2 | CAP, BOLT | |
| 1-2 | H***5 | COVER, LH | |
| 1-3 | H***1 | LOCK ASSY | |
| 1-3-1 | H***2 | LEVER | |
| 1-3-10 | N***2 | NUT | |
| 1-3-11 | N***7 | WASHER | |
| 1-3-12 | F***0 | YOKE | |
| 1-3-13 | F***5 | PIN | |
| 1-3-14 | N***8 | Bolt | |
| 1-3-15 | N***0 | WASHER | |
| 1-3-16 | N***7 | WASHER | |
| 1-3-17 | N***0 | NUT | |
| 1-3-2 | H***0 | Bracket | |
| 1-3-3 | H***1 | HOUSING, LEVER | |
| 1-3-4 | H***1 | KEY | |
| 1-3-5 | H***0 | Lever Shaft | |
| 1-3-6 | N***2 | RETAINING RING | |
| 1-3-7 | H***0 | Lever,Key | |
| 1-3-8 | N***3 | WASHER | |
| 1-3-9 | N***5 | COTTER PIN | |
| 1-4 | N***4 | BOLT | |
| 1-5 | N***8 | Nut | |
| 1-6 | N***3 | WASHER | |
| 1-7 | H***0 | Locking Ass'y | |
| 1-8 | N***2 | SCREW | |
| 1-9 | F***6 | KNOB | |
| 2 | H***0 | Hose, Console | |
| 3 | N***0 | CLIP |
