Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). BREAKER ASSY (B300, OP) 9125501 -

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 300LC3 (2015)
  5. BREAKER ASSY (B300, OP) 9125501 -
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
10
11
12
13
14
17
17
18
19
20
21
22
23
24
25
25-1
26
27
27
28
29
30
31
32
32
32
32
33
34
34
35
36
36
36
36
36
37
37
37
38
39
40
40
41
42
43
44
45
46
47
48
49

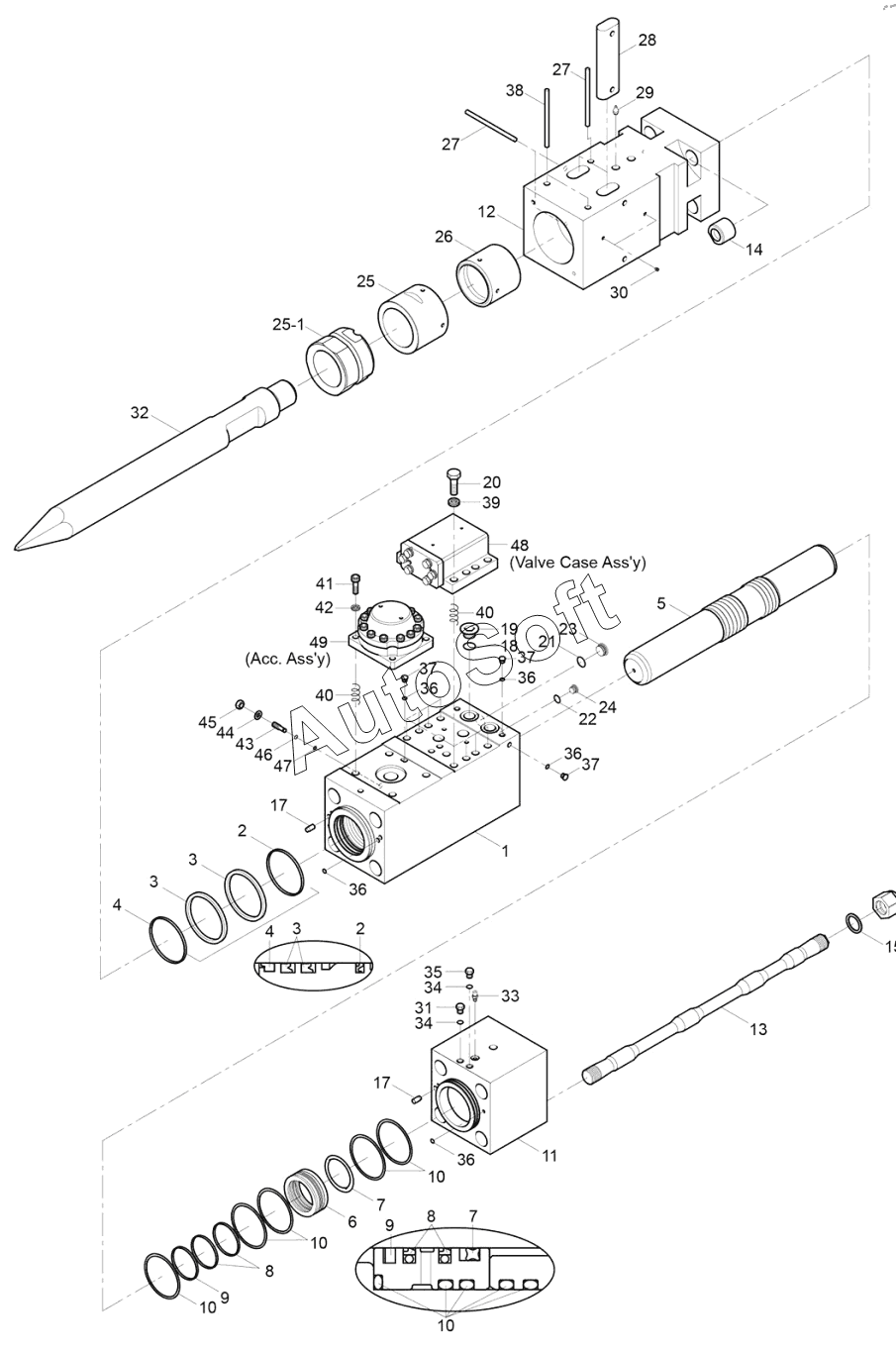

Позиция на иллюстрации Заводской номер детали Название детали
1 H***7 CYLINDER
10 H***6 O-RING
11 H***7 CAP, HEAD
12 H***8 HEAD, FRONT
13 H***9 BOLT
14 H***0 NUT
15 H***1 WASHER
16 H***2 NUT
17 H***3 PIN
18 H***4 O-RING
19 H***5 PLUG
2 H***8 RING, BUFFER
20 H***6 BOLT
21 H***7 O-RING
22 H***8 O-RING
23 H***9 PLUG, HEX. SOCKET
24 H***0 PLUG, HEX. SOCKET
25 H***1 COVER, FRONT(SLIDING)
25-1 H***2 COVER, FRONT(TIGHT)
26 H***3 RING, THRUST
27 H***4 PIN, STOP
28 H***5 PIN, CHISEL
29 H***6 GREASE NIPPLE
3 H***9 U-PACKING
30 H***7 PLUG
31 H***8 CAP
32 H***0 CHISEL(MOIL)
32 H***1 CHISEL(WEDGE)
32 H***2 CHISEL(CONICAL)
32 H***3 CHISEL(BLUNT)
33 H***9 VALVE
34 H***0 O-RING
35 H***1 PLUG
36 H***2 O-RING
37 H***3 PLUG, HEX. SOCKET
38 H***4 PIN, STOP
39 H***9 WASHER
4 H***0 SEAL DUST
40 H***6 HELICOIL
41 H***7 BOLT
42 H***9 WASHER
43 H***9 ADJUSTER, ANTIBLOW
44 H***0 WASHER
45 H***6 NUT
46 H***2 BACK-UP RING
47 H***3 O-RING
48 H***4 VALVE CASE ASSY
49 H***5 ACCUMULATOR ASS’Y
5 H***1 PISTON
6 H***2 BUSHING, CYLINDER
7 H***3 QUAD RING
8 H***4 SEAL, STEP
9 H***5 RING, BUFFER
K1 H***6 SEAL KIT, ALL
K2 H***7 SEAL KIT, CYLINDER
K3 H***8 SEAL KIT, VALVE CASE
K4 H***9 SEAL KIT, ACCUMULATOR
T1 H***0 THROUGH BOLT SET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
