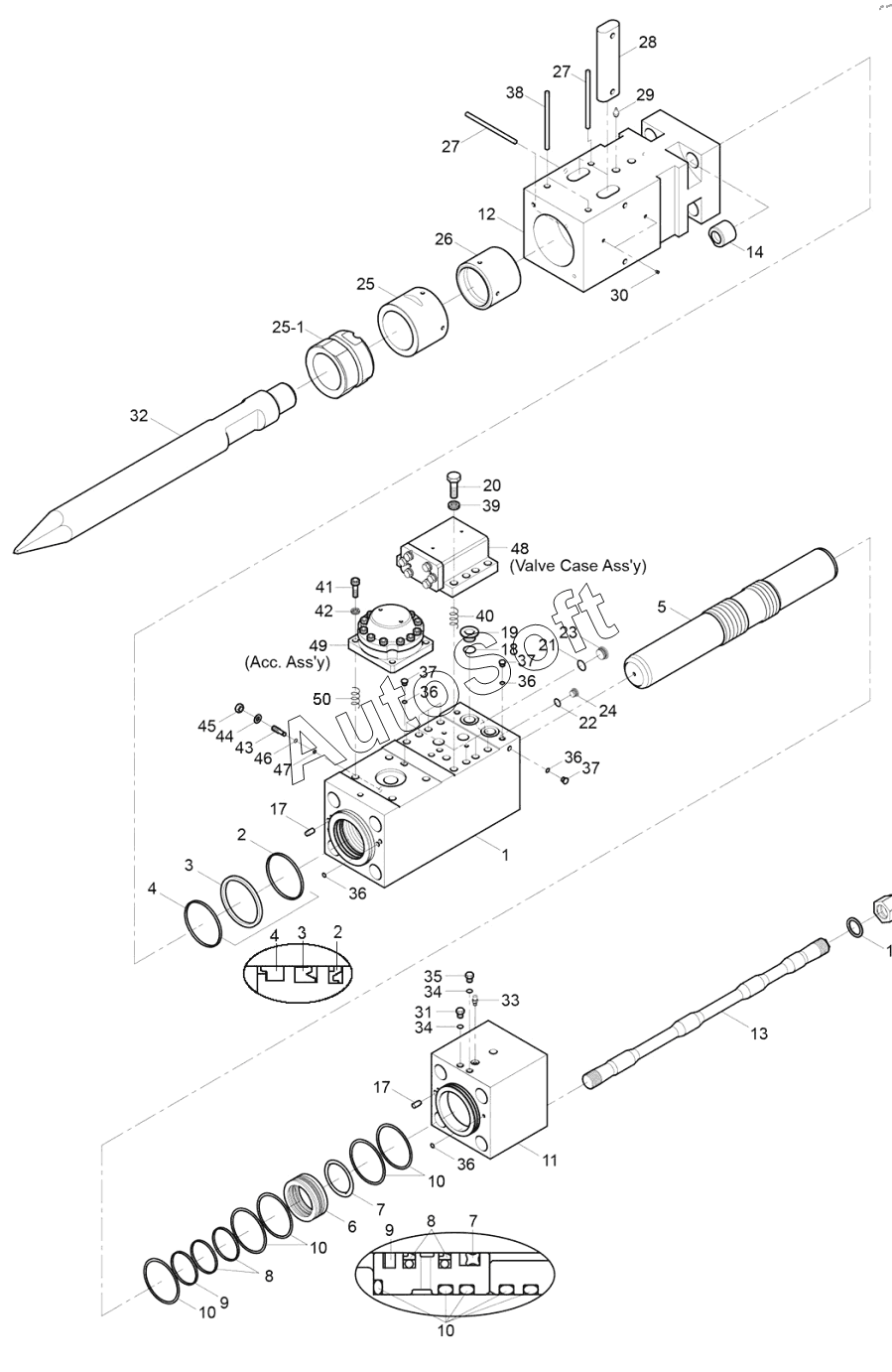

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). BREAKER ASSY (B250, OP) 9125501 -

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 300LC3 (2015)
  5. BREAKER ASSY (B250, OP) 9125501 -
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
10
11
12
13
14
17
17
18
19
20
21
22
23
24
25
25-1
26
27
27
28
29
30
31
32
32
32
32
33
34
34
35
36
36
36
36
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 H***6 CYLINDER
10 H***7 O-RING
11 H***7 CAP, HEAD
12 H***A HEAD, FRONT
13 H***8 BOLT
14 H***1 NUT
15 H***3 WASHER
16 H***9 NUT
17 H***3 PIN
18 H***4 O-RING
19 H***5 PLUG
2 H***1 RING, BUFFER
20 H***5 BOLT
21 H***7 O-RING
22 H***8 O-RING
23 H***5 PLUG, HEX. SOCKET
24 H***0 PLUG, HEX. SOCKET
25 H***2 COVER, FRONT(SLIDING)
25-1 H***0 COVER, FRONT(TIGHT)
26 H***1 RING, THRUST
27 H***A PIN, STOP
28 H***5 PIN, CHISEL
29 H***6 GREASE NIPPLE
3 H***8 U-PACKING
30 H***7 PLUG
31 H***7 AIR CAP ASSY
32 H***3 CHISEL(MOIL)
32 H***0 CHISEL(WEDGE)
32 H***4 CHISEL(CONICAL)
32 H***5 CHISEL(BLUNT)
33 H***9 VALVE
34 H***0 O-RING
35 H***1 PLUG
36 H***2 O-RING
37 H***3 PLUG
38 H***4 PIN, STOP
39 H***1 WASHER
4 H***9 SEAL DUST
40 H***1 HELICOIL
41 H***7 BOLT
42 H***1 WASHER
43 H***5 SCREW, ADJUSTING
44 H***0 WASHER
45 H***1 NUT
46 H***2 BACK-UP RING
47 H***3 O-RING
48 H***0 VALVE CASE ASSY
49 H***2 ACCUMULATOR ASS’Y
5 H***0 PISTON
50 H***6 HELICOIL
6 H***4 BUSHING, CYLINDER
7 H***2 QUAD RING
8 H***3 SEAL, STEP
9 H***0 RING, BUFFER
K1 H***8 SEAL KIT, ALL
K2 H***7 SEAL KIT, CYLINDER
K3 H***7 SEAL KIT, VALVE CASE
K4 H***A SEAL KIT, ACCUMULATOR
T1 H***8 THROUGH BOLT SET
