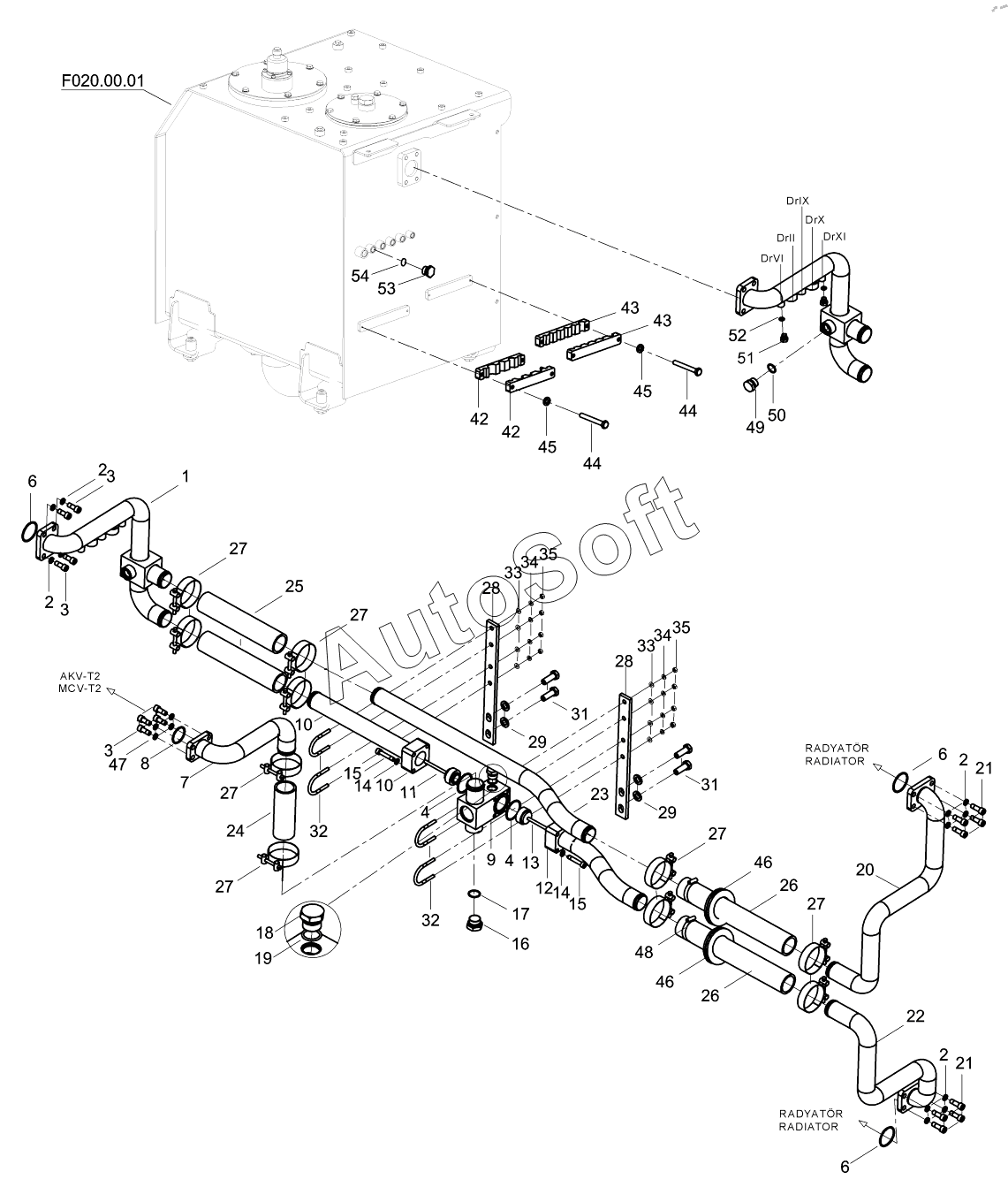

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DRAIN AND RETURN HYD. PIPING E125401 - E125426
44
44
26
26
27
27
27
27
27
27
28
28
29
29
31
31
32
32
33
33
34
34
35
35
42
42
43
43
25
45
45
46
46
47
48
49
50
51
52
53
54
14
14
2
2
2
2
3
3
3
4
4
6
6
6
7
8
9
10
10
11
12
13
1
15
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Pipe, WA | |
| 2 | N***1 | Washer | |
| 3 | N***8 | BOLT | |
| 4 | N***6 | O-RING | |
| 6 | N***6 | O-ring | |
| 7 | H***0 | Pipe, WA | |
| 8 | N***5 | O-RING, SPECIAL | |
| 9 | H***1 | Pipe, WA | |
| 10 | H***1 | Flange, WA | |
| 11 | H***0 | Check V/V, Bypass | |
| 12 | H***0 | FLANGE W.A. | |
| 13 | H***0 | Check V/V, Return | |
| 14 | N***0 | Washer | |
| 15 | N***8 | BOLT | |
| 16 | N***5 | PLUG | |
| 17 | N***1 | O-RING | |
| 18 | N***3 | PLUG | |
| 19 | N***1 | O-RING | |
| 20 | H***0 | FLANGE W.A. | |
| 21 | N***8 | BOLT | |
| 22 | H***0 | FLANGE W.A. | |
| 23 | H***0 | PIPE | |
| 24 | H***1 | Hose, Return Line | |
| 25 | H***1 | Hose, Return Line | |
| 26 | H***0 | HOSE, RETURN LINE | |
| 27 | N***3 | Clamp | |
| 28 | H***0 | Support | |
| 29 | N***6 | WASHER | |
| 31 | N***0 | BOLT | |
| 32 | N***0 | CLAMP, SPECIAL | |
| 33 | N***7 | WASHER | |
| 34 | N***0 | WASHER | |
| 35 | N***2 | NUT | |
| 42 | H***0 | HOSE HOLDER | |
| 43 | H***0 | HOSE HOLDER | |
| 44 | N***2 | BOLT | |
| 45 | N***3 | WASHER | |
| 46 | 9***0 | GROMMET | |
| 47 | N***2 | SPRING WASHER | |
| 48 | N***0 | CLAMP | |
| 49 | N***2 | PLUG | |
| 50 | N***4 | O-RING | |
| 51 | N***4 | PLUG | |
| 52 | N***4 | O-RING | |
| 53 | N***1 | PLUG | |
| 54 | N***3 | O-RING |
