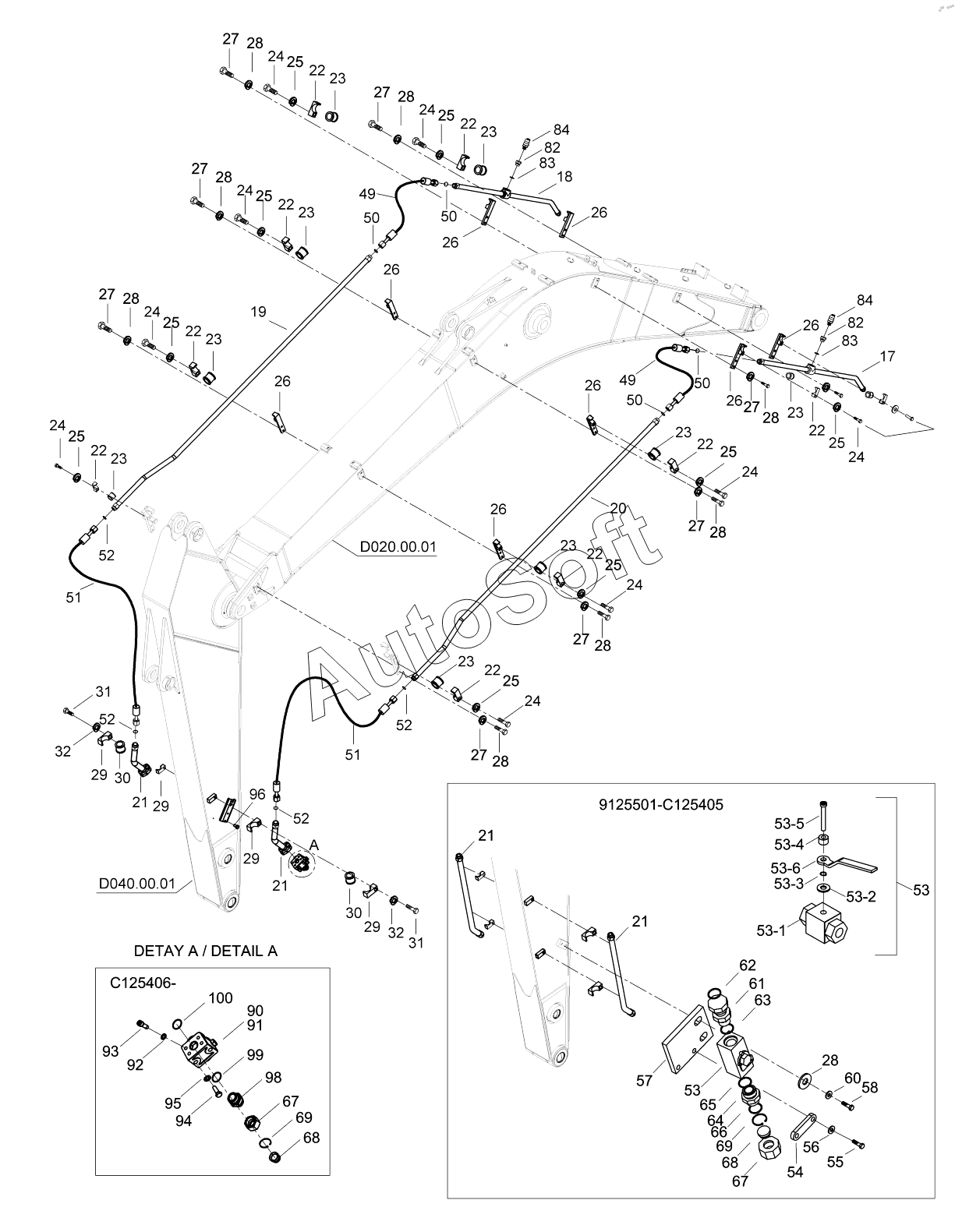

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). SINGLE ACTING HYD. PIPING 1 (2.5m, OP) 9125501 - D125263
17
18
19
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
30
30
31
31
32
32
32
32
49
49
50
50
50
50
51
51
52
52
52
52
53
53
53-1
53-2
53-3
53-4
53-5
53-6
54
55
56
57
58
60
61
62
63
64
65
66
67
67
68
68
69
69
82
82
83
83
84
84
90
91
92
93
94
95
96
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100 | N***6 | O-RING | |
| 17 | H***1 | Pipe Ass'y | |
| 18 | H***1 | Pipe Ass'y | |
| 19 | H***0 | Pipe Ass'y | |
| 20 | H***0 | Pipe Ass'y | |
| 21 | H***0 | Pipe Ass'y | |
| 21 | H***0 | PIPE W.A. | |
| 22 | H***0 | Clamp | |
| 23 | H***0 | RUBBER PART | |
| 24 | N***8 | BOLT | |
| 25 | N***2 | Washer | |
| 25 | N***4 | WASHER | |
| 26 | H***0 | Clamp Plate, W.A. | |
| 26 | H***1 | BRACKET W.A., CLAMP | |
| 27 | N***8 | BOLT | |
| 27 | N***8 | Bolt | |
| 28 | N***2 | Washer | |
| 28 | N***2 | SPRING WASHER | |
| 29 | H***0 | Clamp | |
| 30 | H***0 | RUBBER PART | |
| 31 | N***2 | CIVATA | |
| 32 | N***2 | Washer | |
| 32 | N***4 | WASHER | |
| 49 | 9***1 | Hose | |
| 50 | N***7 | O-RING | |
| 51 | 9***9 | Hose | |
| 52 | N***7 | O-RING | |
| 53 | H***1 | Valve | |
| 53-1 | N***0 | BODY, VALVE | |
| 53-2 | H***7 | Washer, Lock | |
| 53-3 | H***8 | Retaining Ring | |
| 53-4 | H***9 | Nut | |
| 53-5 | H***0 | Bolt | |
| 53-6 | H***1 | Lever | |
| 54 | H***2 | Clamp Plate, Valve | |
| 55 | N***8 | BOLT | |
| 56 | N***2 | SPRING WASHER | |
| 57 | H***3 | Clamp Plate, W.A. | |
| 58 | N***8 | Bolt | |
| 60 | N***4 | WASHER | |
| 61 | H***0 | Connector | |
| 62 | N***7 | O-RING | |
| 63 | N***5 | O-RING | |
| 64 | N***7 | ADAPTER | |
| 65 | N***5 | O-RING | |
| 66 | N***7 | O-RING | |
| 67 | H***1 | Ring | |
| 68 | H***1 | Plug | |
| 69 | N***3 | RETAINING RING | |
| 82 | H***0 | Connector | |
| 83 | N***5 | O-RING | |
| 84 | F***0 | COUPLING, PRESSURE | |
| 90 | H***0 | BALL VALVE, RH | |
| 91 | H***0 | BALL VALVE, LH | |
| 92 | N***2 | SPRING WASHER | |
| 93 | N***7 | BOLT | |
| 94 | N***2 | BOLT | |
| 95 | N***3 | WASHER | |
| 96 | N***8 | BOLT | |
| 98 | N***8 | ADAPTER | |
| 99 | N***7 | O-RING |
