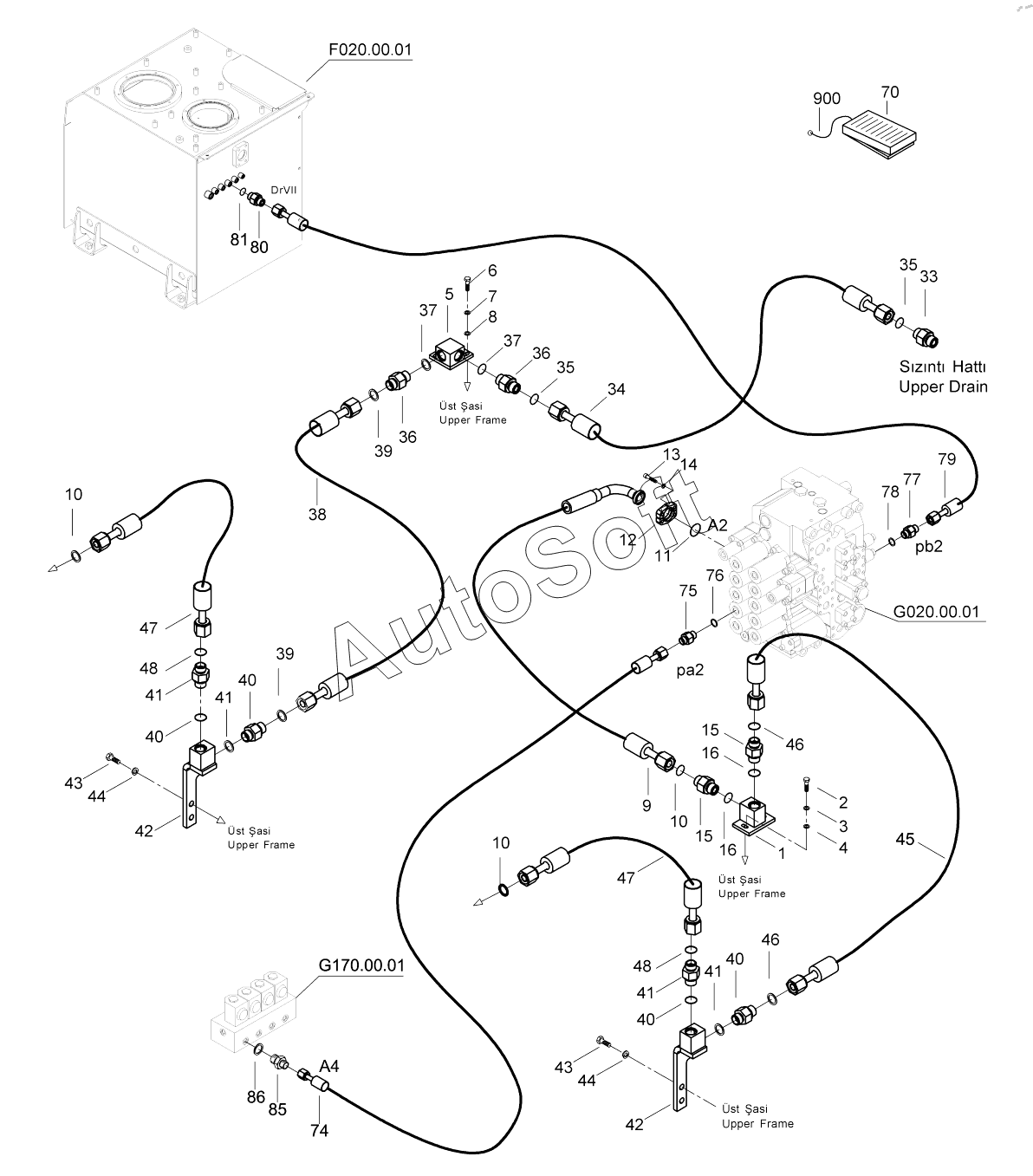

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). SINGLE ACTING HYD. PIPING 2 (2.5m, OP) 9125501 - D125263
74
41
41
41
41
42
42
43
43
44
44
44
44
45
45
46
46
46
46
47
47
48
48
48
48
70
40
40
40
40
74
75
76
77
78
79
79
80
81
85
86
900
14
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
1
15
15
16
16
33
34
35
35
35
35
35
35
36
36
37
37
38
38
39
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Elbow WA, Breaker P. | |
| 2 | N***8 | BOLT | |
| 3 | N***0 | WASHER | |
| 4 | N***1 | Washer | |
| 5 | H***0 | Elbow WA, Breaker P. | |
| 6 | N***2 | Bolt | |
| 6 | N***8 | BOLT | |
| 7 | N***0 | WASHER | |
| 8 | N***1 | Washer | |
| 9 | H***0 | Hose | |
| 10 | N***7 | O-RING | |
| 11 | N***5 | O-ring | |
| 12 | N***4 | SPLIT FLANGE | |
| 13 | N***0 | Bolt | |
| 14 | N***0 | Washer | |
| 15 | N***9 | FITTING | |
| 16 | N***5 | O-RING | |
| 33 | N***1 | ADAPTER | |
| 34 | 9***2 | Hose | |
| 35 | N***7 | O-RING | |
| 35 | N***5 | O-RING | |
| 36 | N***9 | FITTING | |
| 37 | N***5 | O-RING | |
| 38 | 9***6 | Hose | |
| 38 | 9***5 | HOSE ASSY | |
| 39 | N***7 | O-RING | |
| 39 | N***5 | O-RING | |
| 40 | N***9 | FITTING | |
| 41 | N***5 | O-RING | |
| 42 | H***1 | Elbow, W.A. | |
| 43 | N***6 | BOLT | |
| 44 | N***2 | Washer | |
| 44 | N***4 | WASHER | |
| 45 | 9***5 | Hose | |
| 45 | 9***1 | HOSE ASSY | |
| 46 | N***7 | O-RING | |
| 46 | N***5 | O-RING | |
| 47 | 9***7 | Hose Ass'y | |
| 48 | N***7 | O-RING | |
| 48 | N***5 | O-RING | |
| 70 | H***0 | Pedal, Breaker | |
| 74 | 9***8 | Hose | |
| 74 | 9***2 | HOSE ASSY | |
| 75 | N***2 | FITTING | |
| 76 | N***2 | O-RING | |
| 77 | N***2 | FITTING | |
| 78 | N***2 | O-RING | |
| 79 | 9***2 | Hose | |
| 79 | 9***6 | HOSE ASSY | |
| 80 | N***2 | FITTING | |
| 81 | N***2 | O-RING | |
| 85 | N***6 | FITTING | |
| 86 | N***4 | O-RING | |
| 900 | H***0 | CABLE, BREAKER PEDAL |
