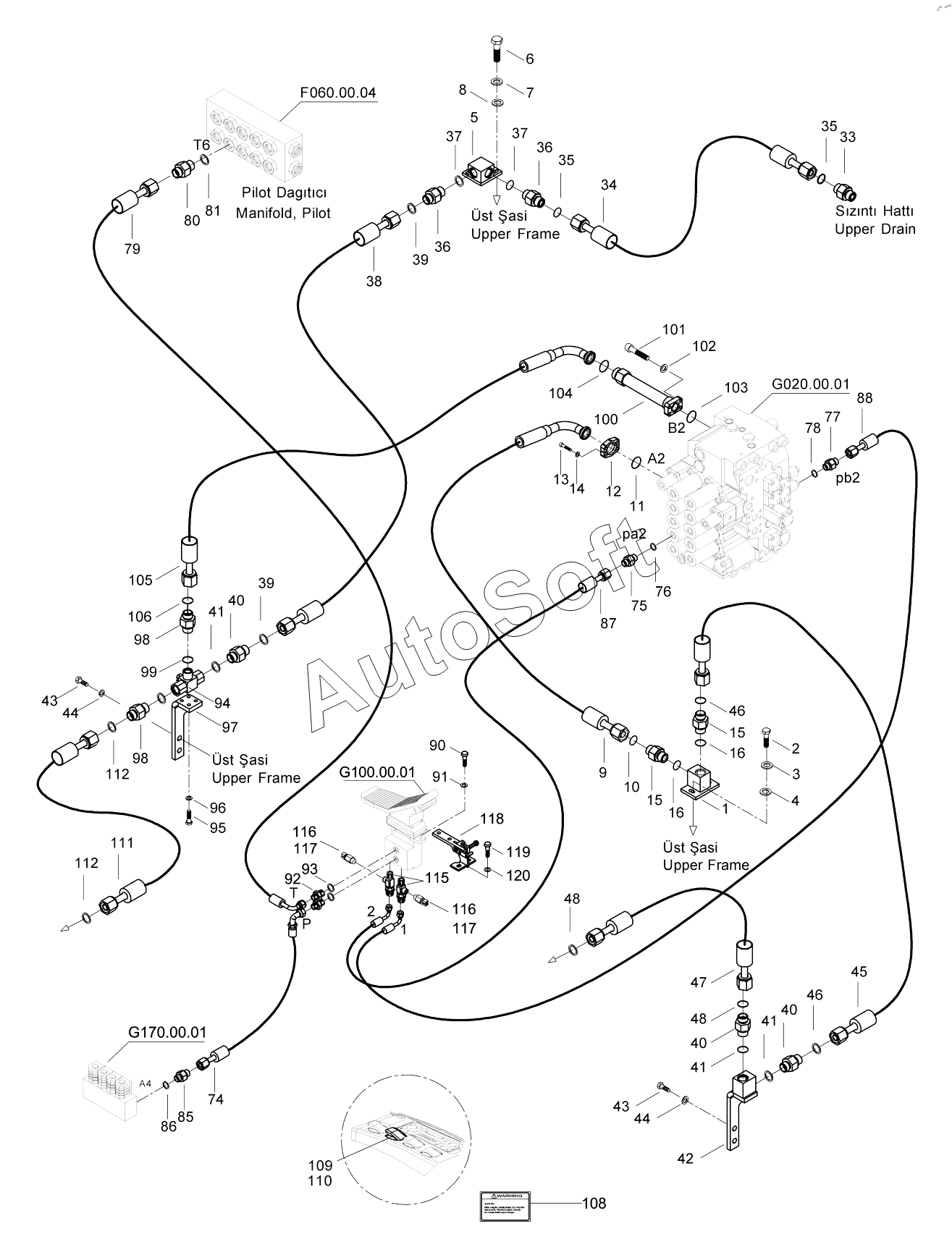

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DOUBLE ACTING HYD. PIPING,WITH PEDAL CONTROL (2.5m, OP) 9125515 - D125263
91
100
99
98
98
97
96
95
94
93
92
101
91
90
88
87
86
85
81
80
79
111
120
120
119
118
117
117
116
116
116
116
115
112
112
78
110
109
108
106
105
104
103
102
102
9
33
16
16
15
15
14
14
13
12
11
10
34
8
7
7
6
5
4
3
3
2
2
44
44
77
76
75
74
48
48
47
46
46
45
44
44
1
1
43
43
42
41
41
41
40
40
40
39
39
38
37
37
36
36
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Elbow WA, Breaker P. | |
| 2 | N***8 | BOLT | |
| 3 | N***5 | Washer | |
| 3 | N***0 | WASHER | |
| 4 | N***1 | Washer | |
| 5 | H***0 | Elbow WA, Breaker P. | |
| 6 | N***8 | BOLT | |
| 7 | N***5 | Washer | |
| 7 | N***0 | WASHER | |
| 8 | N***1 | Washer | |
| 9 | H***0 | Hose | |
| 10 | N***7 | O-RING | |
| 11 | N***5 | O-ring | |
| 12 | N***4 | SPLIT FLANGE | |
| 13 | N***0 | Bolt | |
| 14 | N***5 | Washer | |
| 14 | N***0 | Washer | |
| 15 | N***9 | FITTING | |
| 16 | N***5 | O-RING | |
| 33 | N***1 | ADAPTER | |
| 34 | 9***2 | Hose | |
| 35 | N***7 | O-RING | |
| 36 | N***9 | FITTING | |
| 37 | N***5 | O-RING | |
| 38 | 9***5 | HOSE ASSY | |
| 39 | N***7 | O-RING | |
| 40 | N***9 | FITTING | |
| 41 | N***5 | O-RING | |
| 42 | H***1 | Elbow, W.A. | |
| 43 | N***6 | BOLT | |
| 44 | N***2 | Washer | |
| 44 | N***4 | WASHER | |
| 45 | 9***1 | HOSE ASSY | |
| 46 | N***7 | O-RING | |
| 47 | 9***7 | Hose Ass'y | |
| 48 | N***7 | O-RING | |
| 74 | 9***2 | HOSE ASSY | |
| 75 | N***2 | FITTING | |
| 76 | N***2 | O-RING | |
| 77 | N***2 | FITTING | |
| 78 | N***2 | O-RING | |
| 79 | 9***3 | HOSE ASSY | |
| 80 | N***2 | FITTING | |
| 81 | N***2 | O-RING | |
| 85 | N***6 | FITTING | |
| 86 | N***4 | O-RING | |
| 87 | 9***4 | Hose | |
| 88 | 9***4 | Hose | |
| 90 | N***6 | BOLT | |
| 91 | N***5 | Washer | |
| 91 | N***1 | WASHER | |
| 92 | N***6 | FITTING | |
| 93 | N***4 | O-RING | |
| 94 | H***0 | 3 Way Ball Valve | |
| 95 | N***2 | Bolt | |
| 96 | N***0 | WASHER | |
| 97 | H***1 | BRACKET W.A. | |
| 98 | N***0 | FITTING | |
| 99 | N***7 | O-RING | |
| 100 | H***1 | Pipe WA | |
| 101 | N***2 | Bolt | |
| 102 | N***5 | Washer | |
| 102 | N***0 | Washer | |
| 103 | N***5 | O-ring | |
| 104 | N***7 | O-RING | |
| 105 | 9***4 | HOSE ASSY | |
| 106 | N***7 | O-RING | |
| 108 | H***0 | Wning Decal | |
| 109 | 5***0 | KEY | |
| 110 | 5***0 | BUTTON | |
| 111 | 9***6 | Hose | |
| 112 | N***7 | O-RING | |
| 115 | H***0 | Tee | |
| 116 | H***0 | Switch, Pressure | |
| 116 | H***1 | SENSOR, PRESSURE | |
| 117 | H***0 | Cover | |
| 118 | H***0 | LOCK | |
| 119 | N***8 | BOLT | |
| 120 | N***5 | Washer | |
| 120 | N***0 | WASHER |
