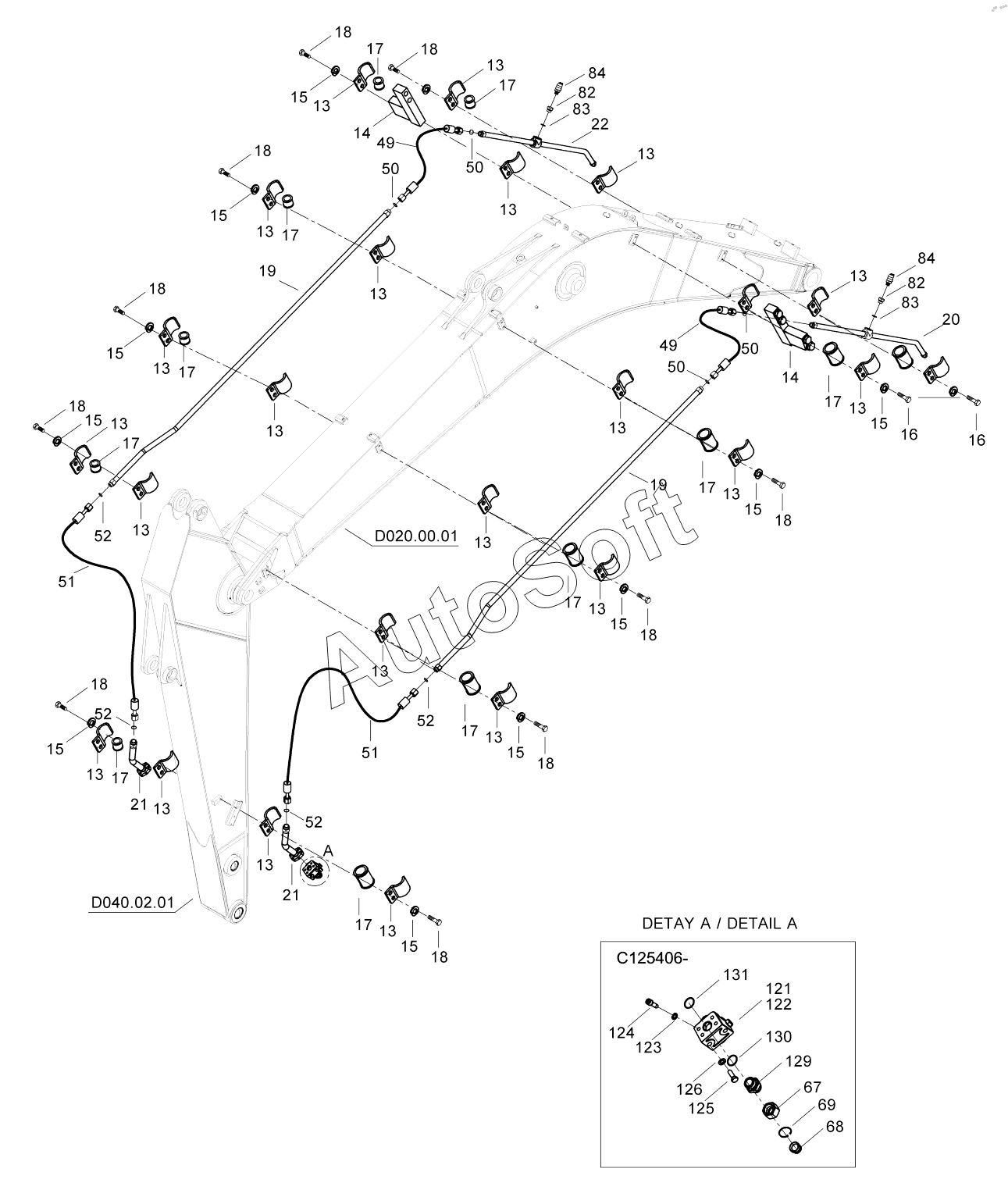

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DOUBLE ACTING HYD. PIPING,WITH PEDAL CONTROL (3.07m, OP) D125263 -
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
20
21
21
22
49
49
50
50
50
50
51
51
52
52
52
52
67
68
69
82
82
83
83
84
84
121
122
123
124
125
126
129
130
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | H***1 | CLAMP | |
| 14 | H***1 | BRACKET | |
| 15 | N***8 | WASHER | |
| 16 | N***2 | BOLT | |
| 17 | H***0 | RUBBER | |
| 18 | N***0 | BOLT | |
| 19 | H***1 | PIPE ASSY | |
| 20 | H***2 | PIPE ASSY | |
| 21 | H***0 | PIPE ASSY | |
| 22 | H***2 | PIPE ASSY | |
| 49 | 9***1 | Hose | |
| 50 | N***7 | O-RING | |
| 51 | 9***9 | Hose | |
| 52 | N***7 | O-RING | |
| 67 | H***1 | Ring | |
| 68 | H***1 | Plug | |
| 69 | N***3 | RETAINING RING | |
| 82 | H***0 | Connector | |
| 83 | N***5 | O-RING | |
| 84 | F***0 | COUPLING, PRESSURE | |
| 121 | H***0 | BALL VALVE, RH | |
| 122 | H***0 | BALL VALVE, LH | |
| 123 | N***2 | SPRING WASHER | |
| 124 | N***7 | BOLT | |
| 125 | N***2 | BOLT | |
| 126 | N***3 | WASHER | |
| 129 | N***8 | ADAPTER | |
| 130 | N***7 | O-RING | |
| 131 | N***6 | O-RING |
