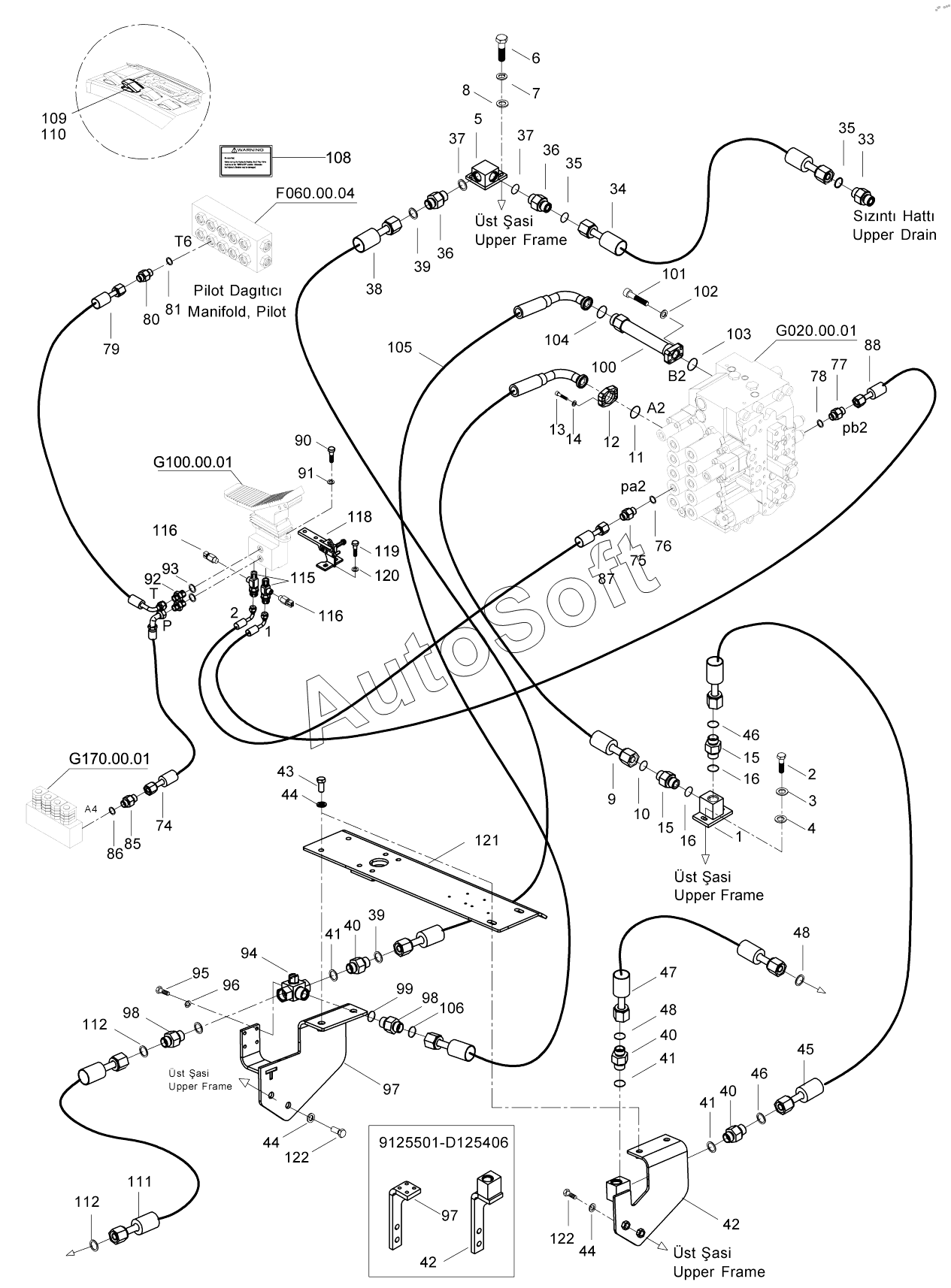

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DOUBLE ACTING HYD. PIPING,WITH PEDAL CONTROL (3.07m, OP) D125264 -
91
99
98
98
97
97
97
97
96
95
94
93
92
100
90
88
87
86
85
81
80
79
110
122
122
121
120
119
118
116
116
115
112
112
111
78
109
108
106
105
104
103
102
101
10
35
35
34
33
16
16
15
15
14
13
12
11
36
36
9
8
7
6
5
4
3
2
2
44
44
44
77
76
75
74
48
48
47
46
46
45
1
1
43
42
42
42
42
41
41
41
40
40
40
39
39
38
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Elbow WA, Breaker P. | |
| 2 | N***8 | BOLT | |
| 3 | N***5 | Washer | |
| 4 | N***1 | Washer | |
| 5 | H***0 | Elbow WA, Breaker P. | |
| 6 | N***2 | Bolt | |
| 7 | N***0 | WASHER | |
| 8 | N***1 | Washer | |
| 9 | H***0 | Hose | |
| 10 | N***7 | O-RING | |
| 11 | N***5 | O-ring | |
| 12 | N***4 | SPLIT FLANGE | |
| 13 | N***0 | Bolt | |
| 14 | N***0 | Washer | |
| 15 | N***9 | FITTING | |
| 16 | N***5 | O-RING | |
| 33 | N***1 | ADAPTER | |
| 34 | 9***2 | Hose | |
| 35 | N***7 | O-RING | |
| 36 | N***0 | FITTING | |
| 37 | N***5 | O-RING | |
| 38 | 9***5 | HOSE ASSY | |
| 39 | N***5 | O-RING | |
| 40 | N***9 | FITTING | |
| 41 | N***5 | O-RING | |
| 42 | H***1 | BRACKET W.A., LH | |
| 42 | H***1 | Elbow, W.A. | |
| 43 | N***6 | BOLT | |
| 44 | N***2 | Washer | |
| 45 | 9***1 | HOSE ASSY | |
| 46 | N***5 | O-RING | |
| 47 | 9***7 | Hose Ass'y | |
| 48 | N***5 | O-RING | |
| 74 | 9***2 | HOSE ASSY | |
| 75 | N***2 | FITTING | |
| 76 | N***2 | O-RING | |
| 77 | N***2 | FITTING | |
| 78 | N***2 | O-RING | |
| 79 | 9***3 | HOSE ASSY | |
| 80 | N***2 | FITTING | |
| 81 | N***2 | O-RING | |
| 85 | N***6 | FITTING | |
| 86 | N***4 | O-RING | |
| 87 | 9***4 | Hose | |
| 88 | 9***4 | Hose | |
| 90 | N***6 | BOLT | |
| 91 | N***5 | Washer | |
| 92 | N***6 | FITTING | |
| 93 | N***4 | O-RING | |
| 94 | H***0 | 3 Way Ball Valve | |
| 95 | N***2 | Bolt | |
| 96 | N***0 | WASHER | |
| 97 | H***1 | BRACKET W.A. | |
| 97 | H***0 | BRACKET W.A. | |
| 98 | N***0 | FITTING | |
| 99 | N***7 | O-RING | |
| 100 | H***1 | Pipe WA | |
| 101 | N***2 | Bolt | |
| 102 | N***0 | Washer | |
| 103 | N***5 | O-ring | |
| 104 | N***7 | O-RING | |
| 105 | 9***4 | HOSE ASSY | |
| 106 | N***7 | O-RING | |
| 108 | H***0 | Wning Decal | |
| 109 | 5***0 | KEY | |
| 110 | 5***0 | BUTTON | |
| 111 | 9***6 | Hose | |
| 112 | N***7 | O-RING | |
| 115 | H***0 | Tee | |
| 116 | H***1 | SENSOR, PRESSURE | |
| 118 | H***0 | LOCK | |
| 119 | N***8 | BOLT | |
| 120 | N***5 | Washer | |
| 121 | H***1 | BRACKET W.A., FILTER | |
| 122 | N***8 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
