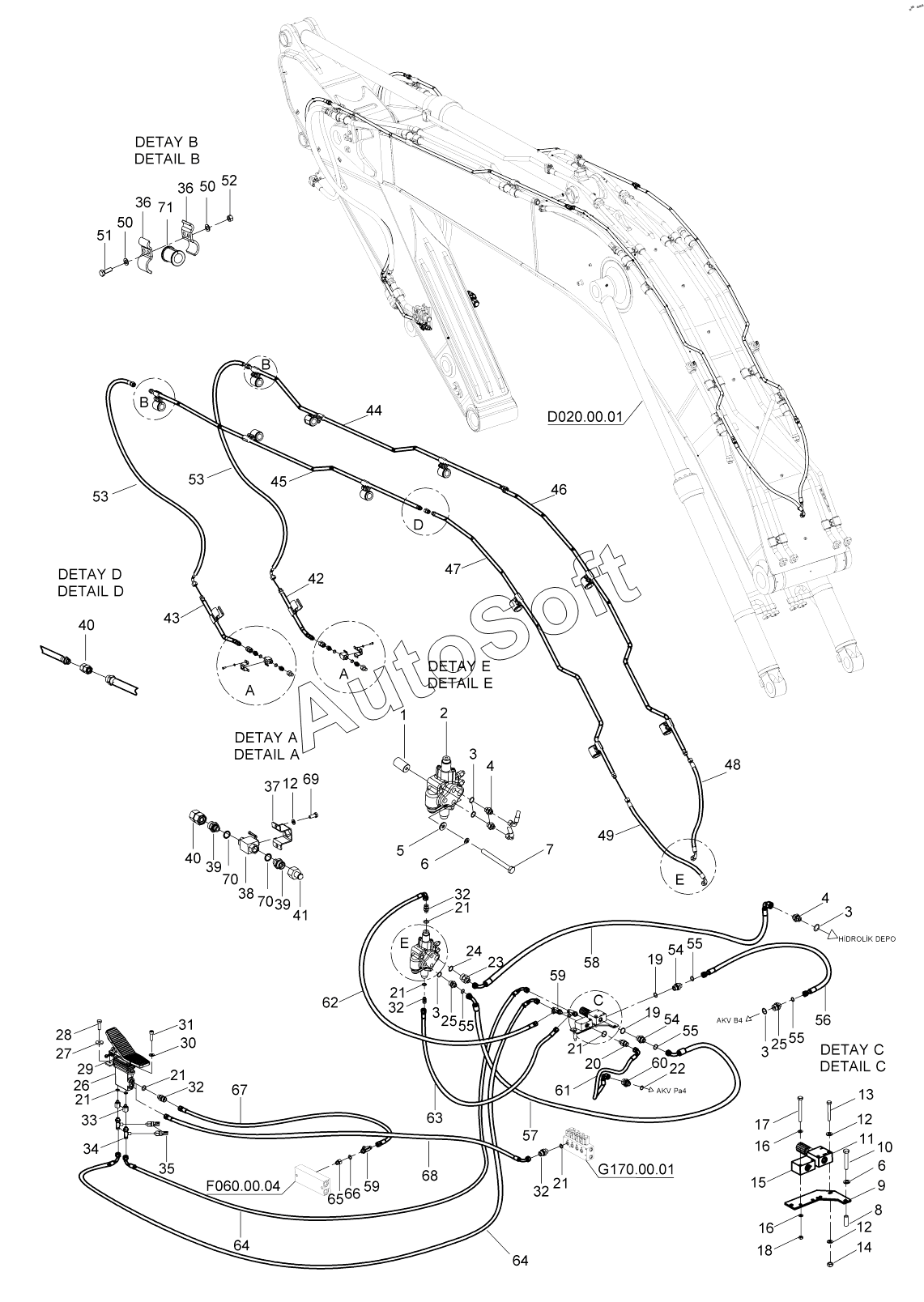

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). ADDITIONAL LINE HYD. PIPING, WITH PEDAL CONTROL (3.07m, OP) 9125501 - E125128
45
53
53
52
51
50
50
49
48
47
46
54
54
44
43
42
41
40
40
39
39
38
37
63
71
70
70
69
68
67
66
65
64
64
36
36
62
61
60
59
59
58
57
56
55
55
55
55
10
18
17
16
16
15
14
13
12
12
12
11
19
19
9
8
7
6
6
5
4
4
3
3
3
3
2
27
35
34
33
32
32
32
32
31
30
29
28
1
26
25
25
24
23
22
21
21
21
21
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | NUT | |
| 2 | H***1 | VALVE, DIRECTIONAL CTRL, HYDRAULIC | |
| 3 | N***6 | O-RING | |
| 4 | N***6 | FITTING | |
| 5 | N***1 | Washer | |
| 6 | N***1 | WASHER | |
| 7 | N***0 | BOLT | |
| 8 | H***0 | SPACER | |
| 9 | H***0 | BRACKET | |
| 10 | N***4 | BOLT | |
| 11 | H***0 | FLOW REGULATING VALVE | |
| 12 | N***0 | WASHER | |
| 13 | N***6 | Bolt | |
| 14 | N***2 | Nut | |
| 15 | H***1 | Valve Shuttle | |
| 16 | N***8 | WASHER | |
| 17 | N***4 | BOLT | |
| 18 | N***0 | Nut | |
| 19 | N***4 | O-RING | |
| 20 | N***1 | FITTING | |
| 21 | N***4 | O-RING | |
| 22 | N***2 | O-RING | |
| 23 | N***9 | ADAPTER | |
| 24 | N***5 | O-RING | |
| 25 | N***3 | ADAPTER | |
| 26 | H***1 | PEDAL | |
| 27 | N***5 | Washer | |
| 28 | N***6 | BOLT | |
| 29 | H***0 | LOCK | |
| 30 | N***0 | Washer | |
| 31 | N***8 | BOLT | |
| 32 | N***6 | FITTING | |
| 33 | H***0 | Connector | |
| 34 | H***0 | Tee | |
| 35 | H***1 | SENSOR, PRESSURE | |
| 36 | H***0 | CLAMP | |
| 37 | H***1 | PLATE | |
| 38 | N***0 | BALL VALVE | |
| 39 | N***4 | ADAPTER | |
| 40 | N***0 | FITTING ASSY | |
| 41 | 0***4 | PLUG | |
| 42 | H***1 | PIPE W.A. | |
| 43 | H***1 | PIPE W.A. | |
| 44 | H***0 | PIPE W.A. | |
| 45 | H***0 | PIPE W.A. | |
| 46 | H***0 | PIPE W.A. | |
| 47 | H***0 | PIPE W.A. | |
| 48 | 9***7 | HOSE ASSY | |
| 49 | 9***8 | HOSE ASSY | |
| 50 | N***8 | WASHER | |
| 51 | N***0 | BOLT | |
| 52 | N***0 | NUT | |
| 53 | 9***9 | HOSE ASSY | |
| 54 | N***4 | FITTING | |
| 55 | N***6 | O-RING | |
| 56 | 9***5 | Hose Assy | |
| 57 | 9***0 | HOSE ASSY | |
| 58 | 9***0 | HOSE ASSY | |
| 59 | N***4 | FITTING | |
| 60 | N***2 | FITTING | |
| 61 | 9***8 | HOSE ASSY | |
| 62 | 9***5 | HOSE ASSY | |
| 63 | 9***4 | HOSE ASSY | |
| 64 | 9***0 | Hose | |
| 65 | H***0 | Adaptor | |
| 66 | N***3 | O-RING | |
| 67 | 9***8 | Hose Ass'y | |
| 68 | 9***4 | HOSE ASSY | |
| 69 | N***4 | Bolt | |
| 70 | N***5 | O-RING | |
| 71 | H***0 | RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
