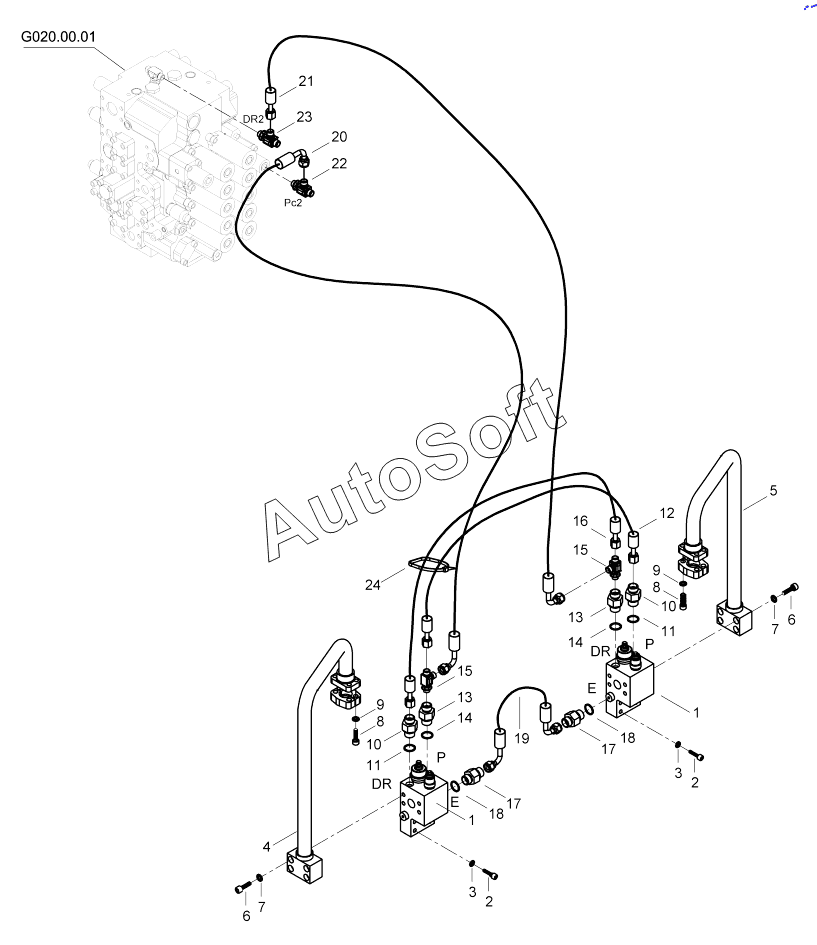

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). BOOM SAFETY LOCK SYSTEM (OP) 9125501 - C125239
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | Boom Lock V/V | |
| 2 | N***6 | BOLT | |
| 3 | N***1 | Washer | |
| 4 | H***0 | Pipe Ass'y, R | |
| 5 | H***0 | Pipe Ass'y, L | |
| 6 | N***2 | BOLT | |
| 7 | N***1 | Washer | |
| 8 | N***2 | Bolt | |
| 9 | N***0 | Washer | |
| 10 | N***1 | FITTING | |
| 11 | N***4 | O-RING | |
| 12 | 9***8 | HOSE ASSY | |
| 13 | N***1 | FITTING | |
| 14 | N***4 | O-RING | |
| 15 | H***1 | Tee | |
| 16 | 9***5 | HOSE ASSY | |
| 17 | N***6 | FITTING | |
| 18 | N***2 | O-RING | |
| 19 | 9***8 | HOSE ASSY | |
| 20 | 9***4 | Hose Ass'y | |
| 21 | 9***2 | Hose Ass'y | |
| 22 | N***2 | FITTING, TEE | |
| 23 | H***1 | Tee | |
| 24 | 5***0 | Tie, cable |
