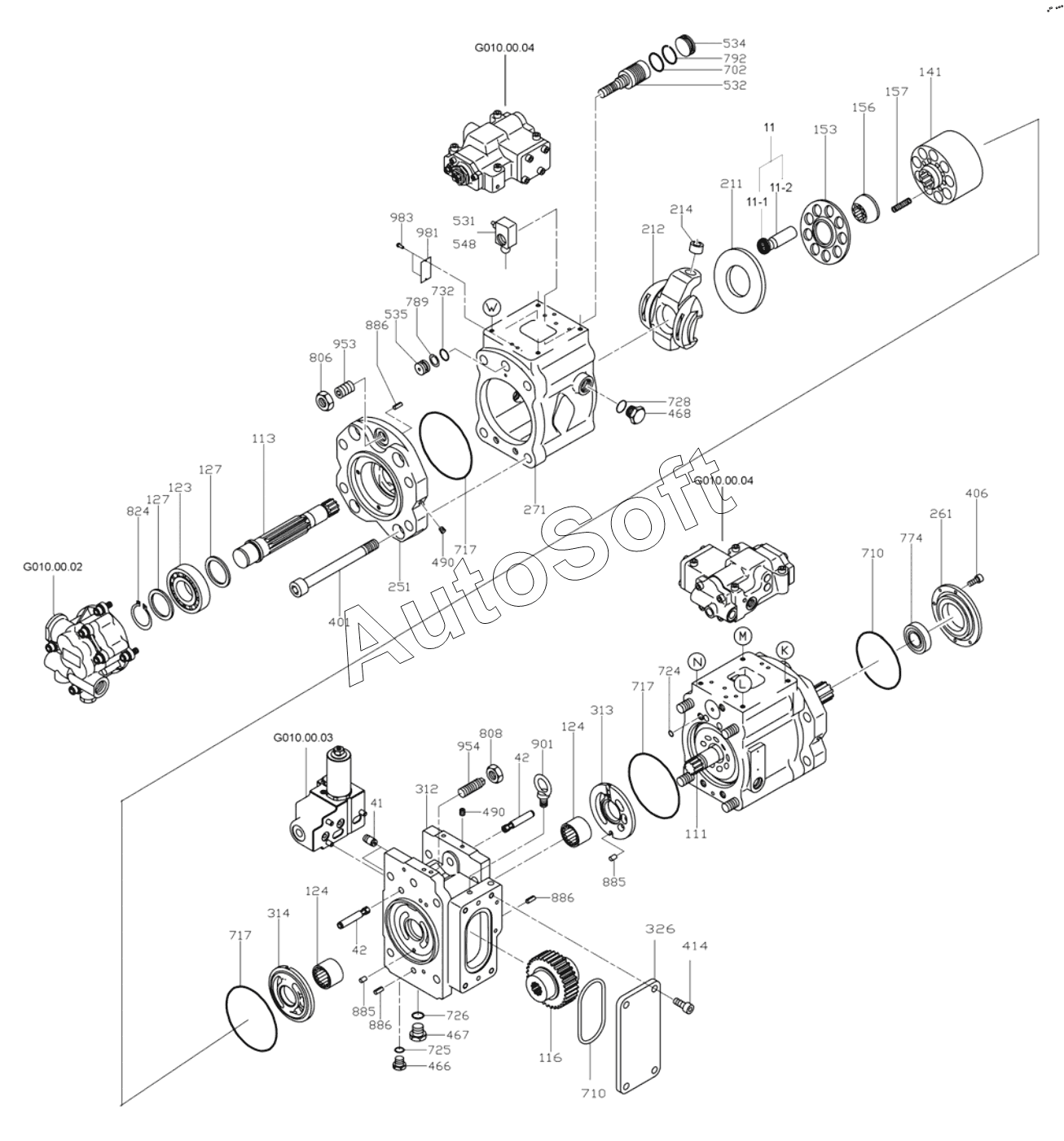

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). HYDRAULIC PUMP 9125501 -
11
11-1
11-2
41
42
42
111
113
116
123
124
124
127
127
141
153
156
157
211
212
214
251
261
271
312
313
313
314
314
326
401
406
414
466
467
468
490
490
531
532
534
535
548
702
710
710
717
717
717
724
724
725
726
728
732
774
789
792
806
808
824
885
885
886
886
886
901
953
954
981
983
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***0 | HYDRAULIC PUMP | |
| 11 | H***0 | ASSY, PISTON | |
| 11-1 | H***2 | PISTON | |
| 11-2 | H***7 | SHOE | |
| 111 | H***2 | Shaft, (F) | |
| 113 | H***3 | Shaft, (R) | |
| 116 | H***4 | Gear | |
| 123 | H***6 | Being, Roller | |
| 124 | H***6 | Bearing, Needle | |
| 127 | H***8 | Spacer | |
| 141 | H***0 | BLOCK, CYLINDER | |
| 153 | H***A | HOLDER | |
| 156 | H***3 | Bush, Spherical | |
| 157 | H***4 | SPRING, CYLINDER | |
| 211 | H***5 | Plate, Shoe | |
| 212 | H***5 | PLATE, SWASH | |
| 214 | H***3 | BUSHING | |
| 251 | H***6 | SUPPORT, S.P. | |
| 261 | H***7 | Cover | |
| 271 | H***A | HOUSING | |
| 312 | H***4 | BLOCK | |
| 313 | H***0 | PLATE (R), VALVE | |
| 313 | H***A | PLATE (R), VALVE | |
| 314 | H***1 | PLATE (L), VALVE | |
| 314 | H***A | PLATE (L), VALVE | |
| 326 | H***0 | Cover | |
| 401 | H***4 | Screw | |
| 406 | H***5 | Screw | |
| 41 | H***3 | Ass'y, Check 1 | |
| 414 | H***8 | SCREW, HEX. S. H. C. | |
| 42 | H***4 | Ass'y, Check 2 | |
| 466 | H***6 | Plug | |
| 467 | H***5 | PLUG | |
| 468 | H***7 | Plug | |
| 490 | H***8 | Plug | |
| 531 | H***8 | PIN, TILTING | |
| 532 | H***3 | PISTON | |
| 534 | H***1 | Stoper | |
| 535 | H***2 | Stoper | |
| 548 | H***7 | PIN | |
| 702 | H***8 | O-RING | |
| 710 | H***7 | O-Ring | |
| 717 | H***9 | O-RING | |
| 724 | H***4 | O-RING | |
| 724 | H***A | O-RING | |
| 725 | H***8 | O-Ring | |
| 726 | H***0 | O-RING | |
| 728 | H***1 | O-RING | |
| 732 | H***2 | O-RING | |
| 774 | H***0 | SEAL, OIL | |
| 789 | H***3 | BACK-UP RING | |
| 792 | H***4 | BACK-UP RING | |
| 806 | H***8 | Nut | |
| 808 | H***9 | Nut | |
| 824 | H***0 | Ring | |
| 885 | H***1 | Pin, Valve Plate | |
| 886 | H***2 | Pin, Spring | |
| 901 | H***3 | Bolt | |
| 953 | H***4 | Screw | |
| 954 | H***5 | Screw | |
| 981 | H***9 | NAME PLATE | |
| 983 | H***0 | PIN | |
| K1 | H***0 | Ass'y Tilting Pin | |
| K2 | H***A | ASSY, CYLINDER (R) | |
| K2 | H***B | ASSY, CYLINDER (R) | |
| K3 | H***A | ASSY, CYLINDER (L) | |
| K3 | H***B | ASSY, CYLINDER (L) | |
| K4 | H***9 | Ass'y, Swash Plate | |
| K5 | H***1 | Seal KIT, Pump | |
| K6 | H***2 | R. Rotary Group, Lap. | |
| K7 | H***3 | F. Rotary Group, Lap. | |
| K8 | H***4 | F.-R. Swash Ass'y | |
| K9 | H***5 | Proportional Valve & Regulator KITS SET |
