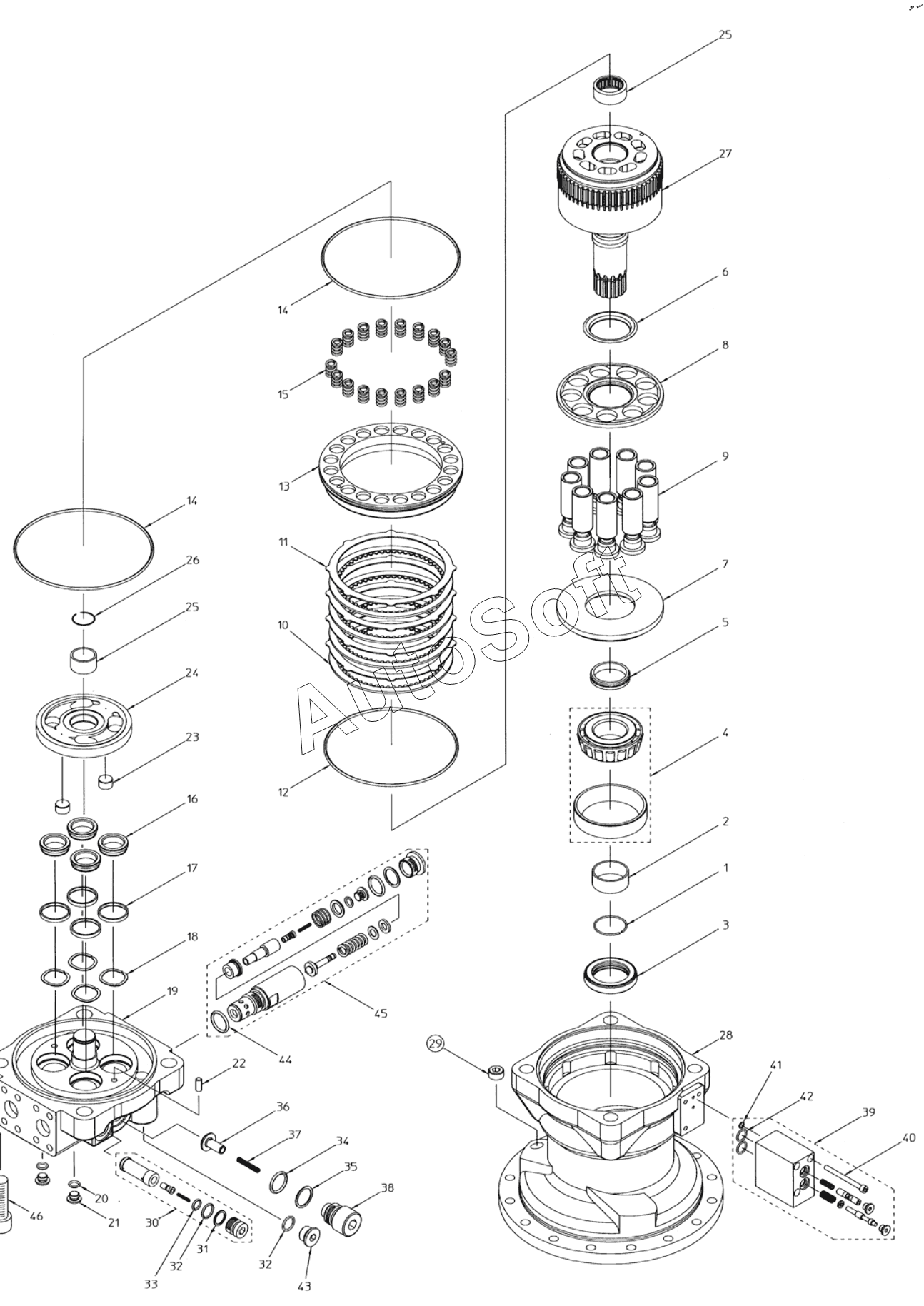

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). SWING UNIT, MOTOR 9125501 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***2 | Swing Motor Ass'y | |
| 1 | H***1 | Snap Ring | |
| 10 | H***6 | Lining Plate | |
| 11 | H***7 | Plate | |
| 12 | H***1 | O-Ring | |
| 13 | H***8 | Piston | |
| 14 | H***9 | O-Ring | |
| 15 | H***4 | Spring | |
| 16 | H***0 | Bush | |
| 17 | H***1 | Teflon Ring | |
| 18 | H***2 | Scrowave | |
| 19 | H***3 | Cover | |
| 2 | H***1 | Inner Ring | |
| 20 | H***7 | O-Ring | |
| 21 | H***8 | Cap | |
| 22 | H***5 | Pallel Pin | |
| 23 | H***6 | Piston | |
| 24 | H***A | Balance Plate | |
| 25 | H***5 | Needle Bearing | |
| 26 | H***4 | Snap Ring | |
| 27 | H***6 | Cylinder | |
| 28 | H***7 | Housing | |
| 29 | H***8 | Plug | |
| 3 | H***2 | Oil Seal | |
| 30 | H***0 | Bypass Valve Ass'y | |
| 31 | H***1 | Back Up Ring | |
| 32 | H***2 | O-Ring | |
| 33 | H***3 | O-Ring | |
| 34 | H***0 | O-Ring | |
| 35 | H***5 | Back Up Ring | |
| 36 | H***2 | Check | |
| 37 | H***3 | Spring | |
| 38 | H***4 | Cap | |
| 39 | H***8 | Time Delay Valve | |
| 4 | H***3 | Tapero Roller Being | |
| 40 | H***6 | Hex. Socket Bolt | |
| 41 | H***7 | O-Ring | |
| 42 | H***8 | O-Ring | |
| 43 | H***9 | Cap | |
| 44 | H***0 | O-Ring | |
| 45 | H***1 | Relief Ass'y | |
| 46 | H***2 | Hexagon Socket Bolt | |
| 5 | H***7 | Coll | |
| 6 | H***2 | Backing Spring | |
| 7 | H***3 | Cam Plate | |
| 8 | H***4 | Return Plate | |
| 9 | H***5 | Piston Ass'y | |
| K | H***3 | Seal KIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
