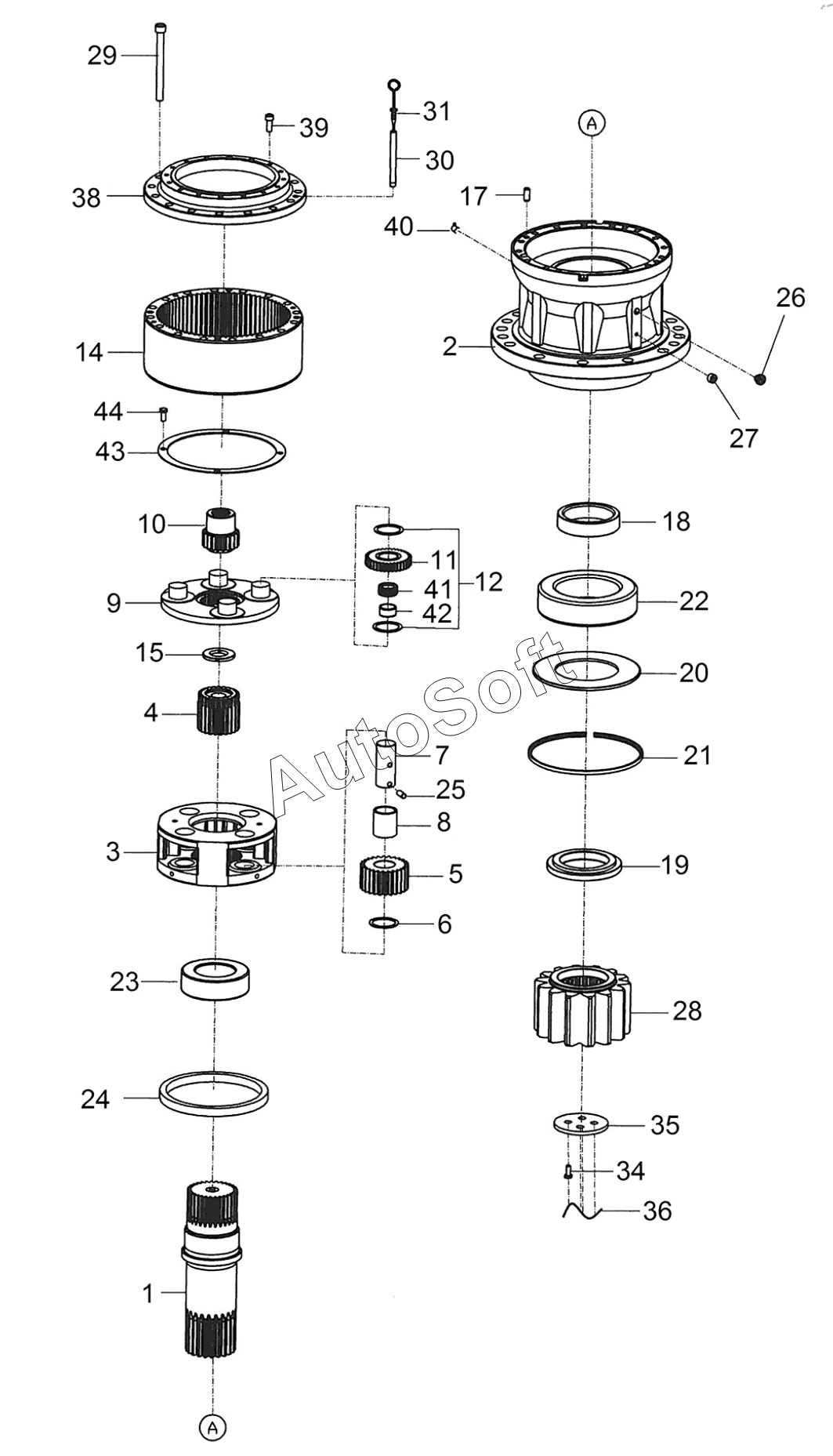

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). SWING UNIT, REDUCTION GEAR G125101 -
1
2
3
4
5
6
7
8
9
10
11
12
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
34
35
36
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H253002102 | H***2 | REDUCTION GEAR ASSY | |
| 1 | H***0 | Shaft | |
| 2 | H***A | GEAR CASE | |
| 3 | H***2 | Carrier 2 | |
| 4 | H***A | SPUR GEAR NO.2 | |
| 5 | H***A | PLANET GEAR NO.2 | |
| 6 | H***5 | Side Plate 2 | |
| 7 | H***6 | Shaft 2 for Pin | |
| 8 | H***7 | Bush 2 | |
| 9 | H***B | CARRIER, NO.1 | |
| 10 | H***9 | Sun Gear 1 | |
| 11 | H***A | PLANETARY GEAR NO.1 | |
| 12 | H***B | SIDE PLATE NO.1 | |
| 14 | H***3 | Ring Gear | |
| 15 | H***4 | Thrust Plate | |
| 17 | H***6 | Lock Pin | |
| 18 | H***7 | Spacer | |
| 19 | H***8 | Collar | |
| 20 | H***4 | PLATE | |
| 21 | H***0 | Lock Ring | |
| 22 | H***5 | SPH. ROLLER BEARING | |
| 23 | H***A | SPH. ROLLER BEARING | |
| 24 | H***3 | Cassette Seal | |
| 25 | H***4 | Spring Pin | |
| 26 | H***5 | Plug | |
| 27 | H***6 | Plug | |
| 28 | H***A | PINION | |
| 29 | H***8 | Bolt, Socket | |
| 30 | H***9 | Pipe | |
| 31 | H***0 | Level Bar | |
| 34 | H***3 | Bolt, Socket | |
| 35 | H***4 | Cover | |
| 36 | H***5 | Wire | |
| 38 | H***7 | Case Cover | |
| 39 | H***8 | Bolt, Socket | |
| 40 | H***9 | GREASE NIPPLE | |
| 41 | H***0 | NEEDLE ROLLER BEARING | |
| 42 | H***1 | INNER RACE | |
| 43 | H***2 | COVER PLATE | |
| 44 | H***3 | BOLT |
