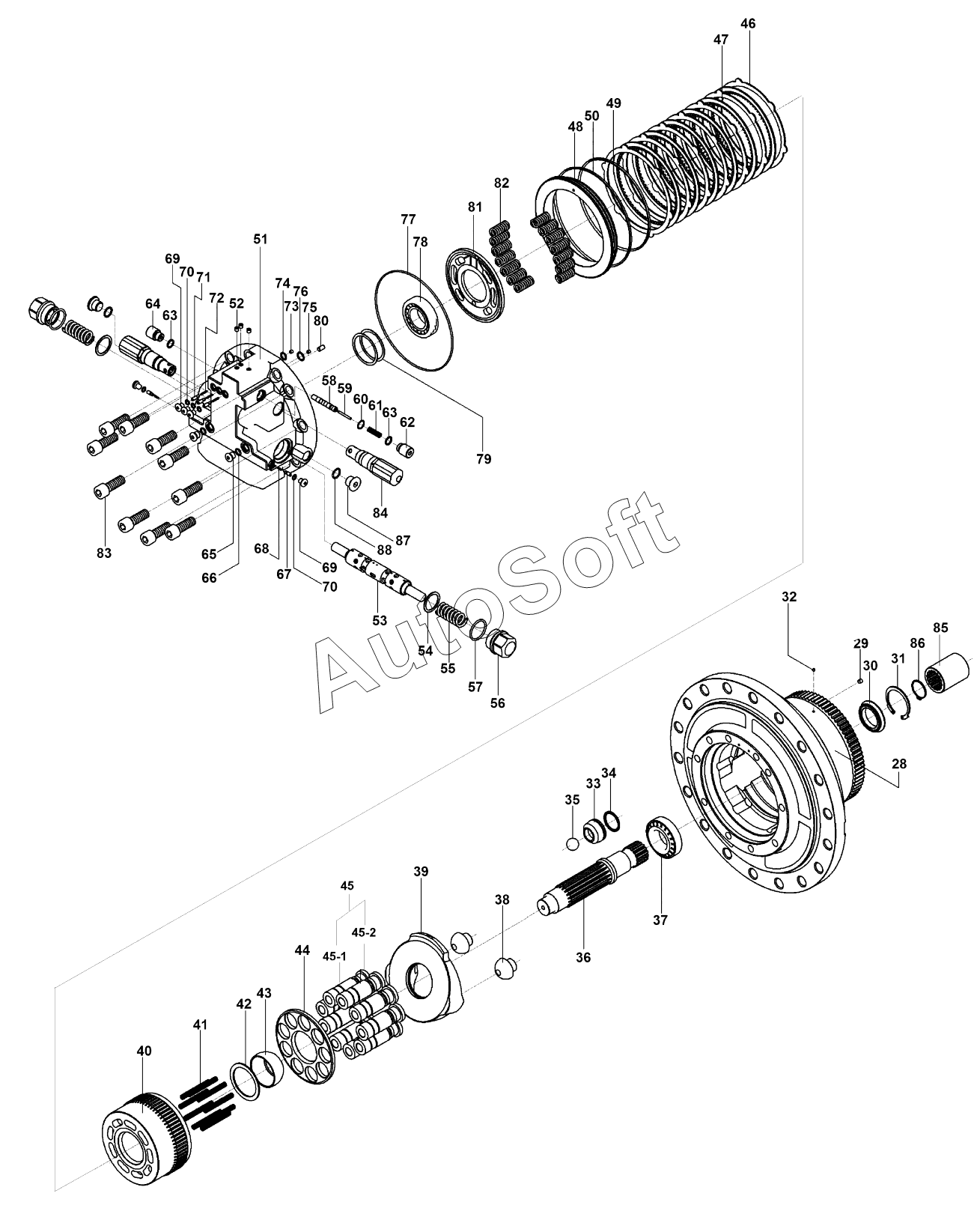

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). TRAVEL UNIT, MOTOR (TYPE A) 9125505 -
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45-1
45-2
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***A | TRAVEL MOTOR ASSY | |
| 0 | H***B | TRAVEL MOTOR ASSY | |
| 28 | H***A | CASING | |
| 29 | H***3 | PLUG | |
| 30 | H***5 | Oil Seal | |
| 30 | H***A | SEAL, OIL | |
| 31 | H***7 | Retaining Ring | |
| 32 | H***1 | PLUG ASSY | |
| 33 | H***A | SHIFTER PISTON | |
| 34 | H***A | PISTON SEAL | |
| 35 | H***2 | Steel Ball | |
| 36 | H***7 | Shaft | |
| 37 | H***9 | Bearing | |
| 38 | H***0 | Pivot | |
| 39 | H***A | SWASH PLATE | |
| 40 | H***A | CYLINDER BLOCK | |
| 41 | H***7 | Cylinder Spring | |
| 42 | H***1 | Spring Holder | |
| 43 | H***1 | Ball Joint | |
| 44 | H***2 | Shoe Retainer | |
| 45 | H***2 | Piston Ass'y | |
| 45-1 | H***5 | PISTON | |
| 45-2 | H***6 | SHOE | |
| 46 | H***5 | Separating Plate | |
| 47 | H***3 | Friction Plate | |
| 48 | H***4 | Brake Piston | |
| 49 | H***3 | D-Ring | |
| 50 | H***4 | D-Ring | |
| 51 | H***A | REAR COVER | |
| 51 | H***B | REAR COVER | |
| 52 | H***2 | PLUG | |
| 53 | H***6 | SPOOL ASSY | |
| 54 | H***5 | SPRING HOLDER | |
| 55 | H***4 | SPRING | |
| 56 | H***9 | COVER | |
| 57 | H***8 | O-RING | |
| 58 | H***3 | SPOOL | |
| 59 | H***7 | PIN | |
| 60 | H***6 | HOLDER | |
| 61 | H***2 | SPRING | |
| 62 | H***5 | PLUG | |
| 63 | H***6 | O-RING | |
| 64 | H***3 | FITTING | |
| 65 | H***2 | PLUG | |
| 66 | H***8 | O-RING | |
| 67 | H***0 | ORIFICE | |
| 68 | H***1 | SPRING | |
| 69 | H***9 | PLUG | |
| 70 | H***0 | O-RING | |
| 71 | H***A | VALVE, CHECK | |
| 72 | H***A | SPRING | |
| 73 | H***3 | ORIFICE | |
| 74 | H***8 | O-RING | |
| 75 | H***4 | Restrictor, Blue White | |
| 76 | H***7 | O-RING | |
| 77 | H***7 | O-Ring | |
| 78 | H***0 | Needle Bearing | |
| 79 | H***8 | Shim KIT | |
| 80 | H***2 | Parallel Pin | |
| 81 | H***6 | Valve Plate | |
| 82 | H***8 | Brake Spring | |
| 83 | H***1 | Hex. Socket Hd. Bolt | |
| 84 | H***A | OVERLOAD RELIEF VALVE | |
| 85 | H***8 | Coupling | |
| 86 | H***6 | Retaining Ring,C Type | |
| 87 | H***3 | PLUG | |
| 88 | H***9 | O-RING | |
| K1 | H***A | SEAL KIT | |
| K2 | H***A | SHIFTER / PISTON SET | |
| K3 | H***A | KIT, SWASH PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
