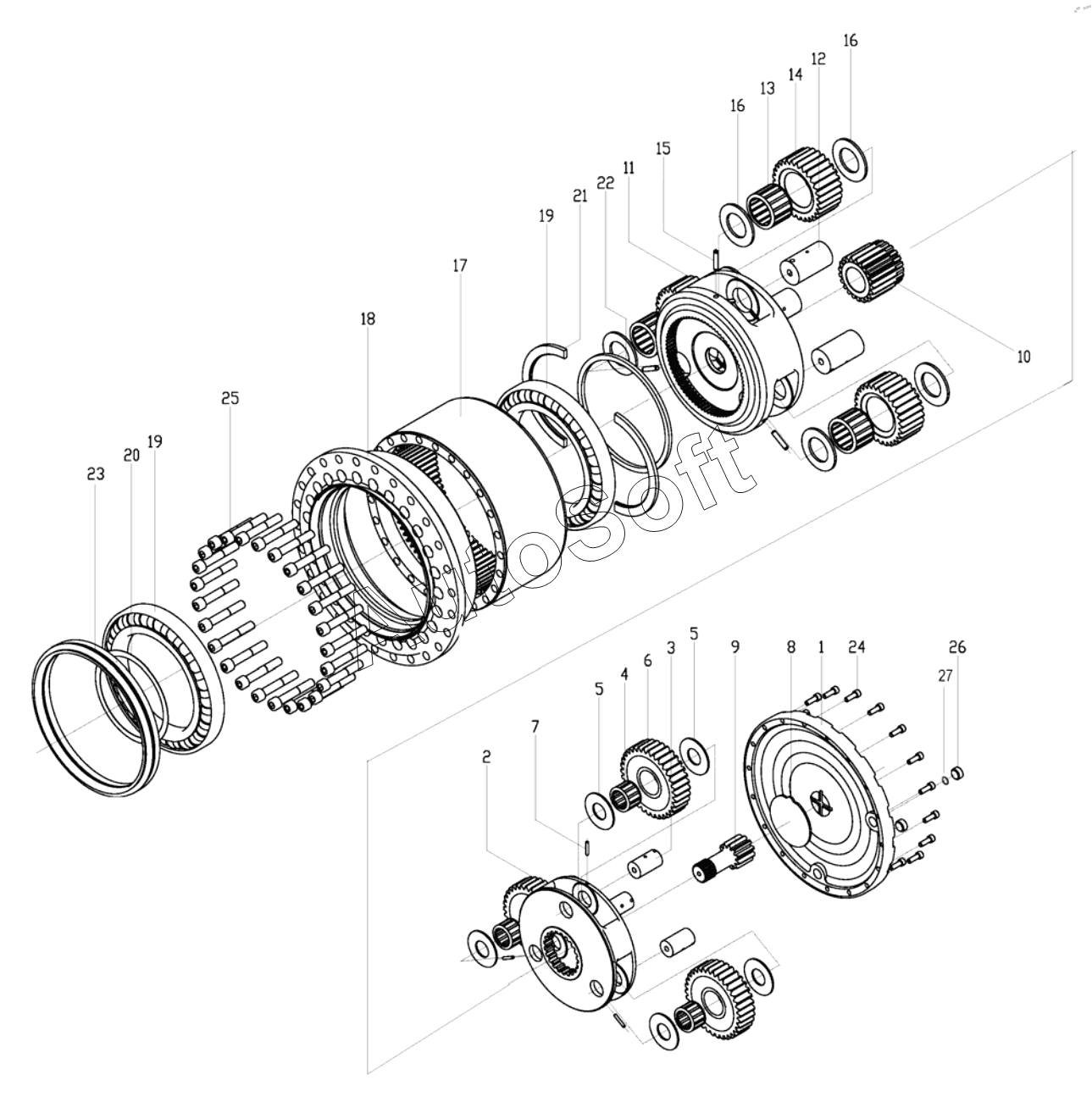

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). TRAVEL UNIT, REDUCTION GEAR (TYPE A) 9125501 - 9125504
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***1 | Reduction Gear | |
| 1 | H***2 | Cover | |
| 10 | H***1 | Sun Gear 2 | |
| 11 | H***2 | Carrier 2 | |
| 12 | H***3 | Carrier Pin 2 | |
| 13 | H***4 | Needle Bearing | |
| 14 | H***5 | Planetary Gear 2 | |
| 15 | H***6 | Spring Pin | |
| 16 | H***7 | Thrust Washer | |
| 17 | H***8 | Ring Gear | |
| 18 | H***9 | Housing | |
| 19 | H***0 | Bearing | |
| 2 | H***3 | Carrier 1 | |
| 20 | H***1 | Shim KIT | |
| 20 | H***0 | SHIM | |
| 20 | H***1 | SHIM | |
| 20 | H***2 | SHIM | |
| 20 | H***3 | SHIM | |
| 20 | H***4 | SHIM | |
| 20 | H***5 | SHIM | |
| 20 | H***6 | SHIM | |
| 20 | H***7 | SHIM | |
| 20 | H***8 | SHIM | |
| 20 | H***9 | SHIM | |
| 20 | H***0 | SHIM | |
| 20 | H***1 | SHIM | |
| 21 | H***2 | Lock Washer | |
| 22 | H***3 | Support Ring | |
| 23 | H***4 | Floating Seal | |
| 24 | H***5 | Hex. Socket Hd. Bolt | |
| 25 | H***6 | Hex. Socket Hd. Bolt | |
| 26 | H***7 | Hex. Soc. Taper Plug | |
| 27 | H***1 | O-RING | |
| 3 | H***4 | Carrier Pin 1 | |
| 4 | H***5 | Needle Bearing | |
| 5 | H***6 | Thrust Washer | |
| 6 | H***7 | Planetary Gear 1 | |
| 7 | H***8 | Spring Pin | |
| 8 | H***9 | Thrust Plate | |
| 9 | H***0 | Sun Gear 1 | |
| K4 | H***4 | Seal KIT |
