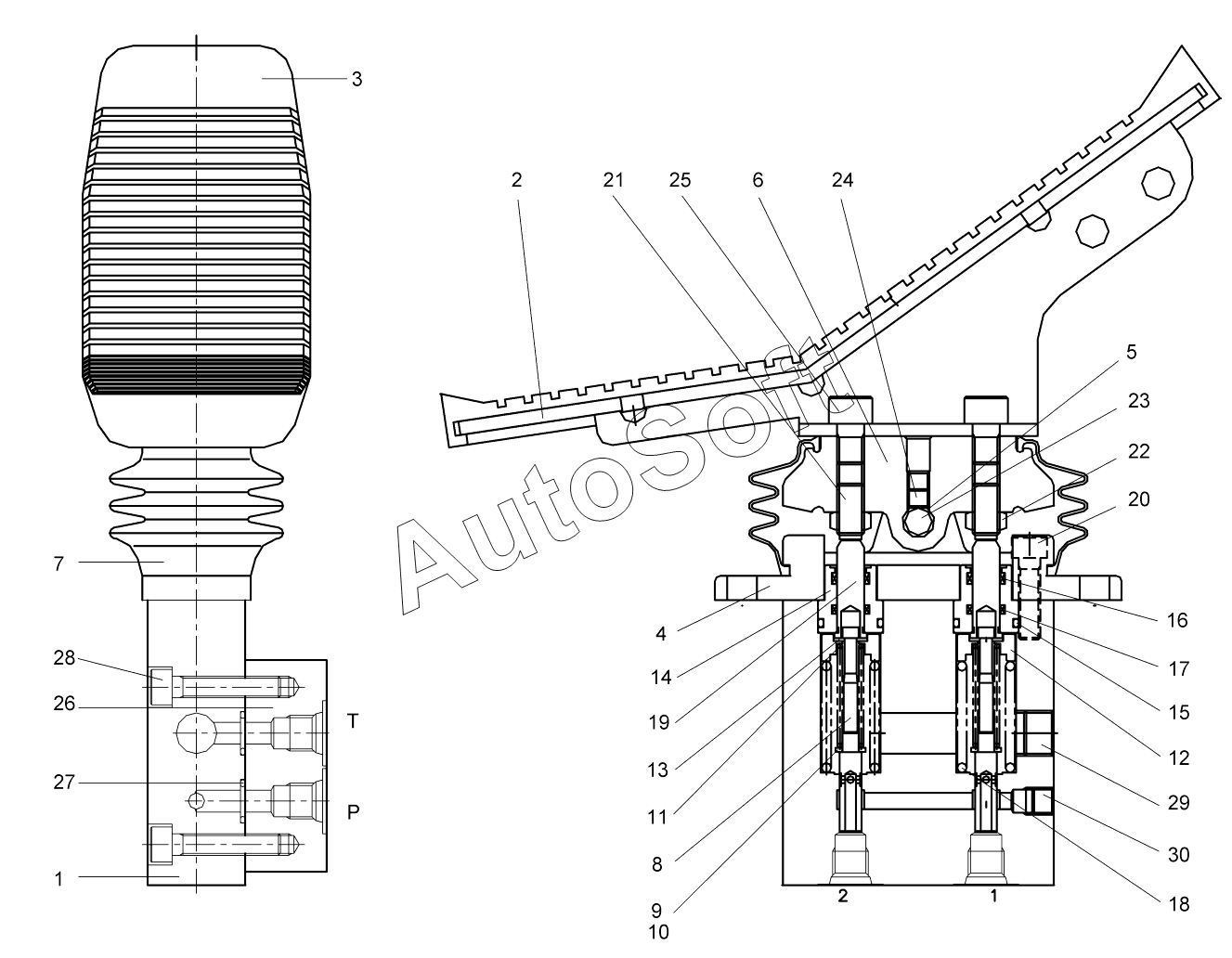

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). DOUBLE ACTING PEDAL AND VALVE (OP) 9125501 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***1 | PEDAL | |
| 1 | H***1 | Casing | |
| 10 | H***0 | Spring Seat | |
| 11 | H***1 | Spring | |
| 12 | H***2 | Spring Seat | |
| 13 | H***3 | Stoper | |
| 14 | H***4 | Plug | |
| 15 | H***5 | O-Ring | |
| 16 | H***6 | Dust Seal | |
| 17 | H***7 | Rod Seal | |
| 18 | H***8 | Spring | |
| 19 | H***9 | Push Rod | |
| 2 | H***2 | Pedal | |
| 20 | H***0 | Wrench Bolt | |
| 21 | H***1 | Screw | |
| 22 | H***2 | Nut | |
| 23 | H***3 | Cam Shaft | |
| 24 | H***4 | Screw | |
| 25 | H***5 | Wrench Bolt | |
| 26 | H***6 | Block | |
| 27 | H***7 | O-Ring | |
| 28 | H***8 | Wrench Bolt | |
| 29 | H***9 | Plug | |
| 3 | H***3 | Pedal Cover | |
| 30 | H***0 | Plug | |
| 4 | H***4 | Cover | |
| 5 | H***5 | Bush | |
| 6 | H***6 | Cam | |
| 7 | H***7 | Bellow | |
| 8 | H***8 | Spool | |
| 9 | H***9 | Shim | |
| K1 | H***1 | Cover KIT | |
| K2 | H***2 | Cam KIT | |
| K3 | H***3 | Spool KIT | |
| K4 | H***4 | Push Rod KIT | |
| K5 | H***5 | Seal KIT |
