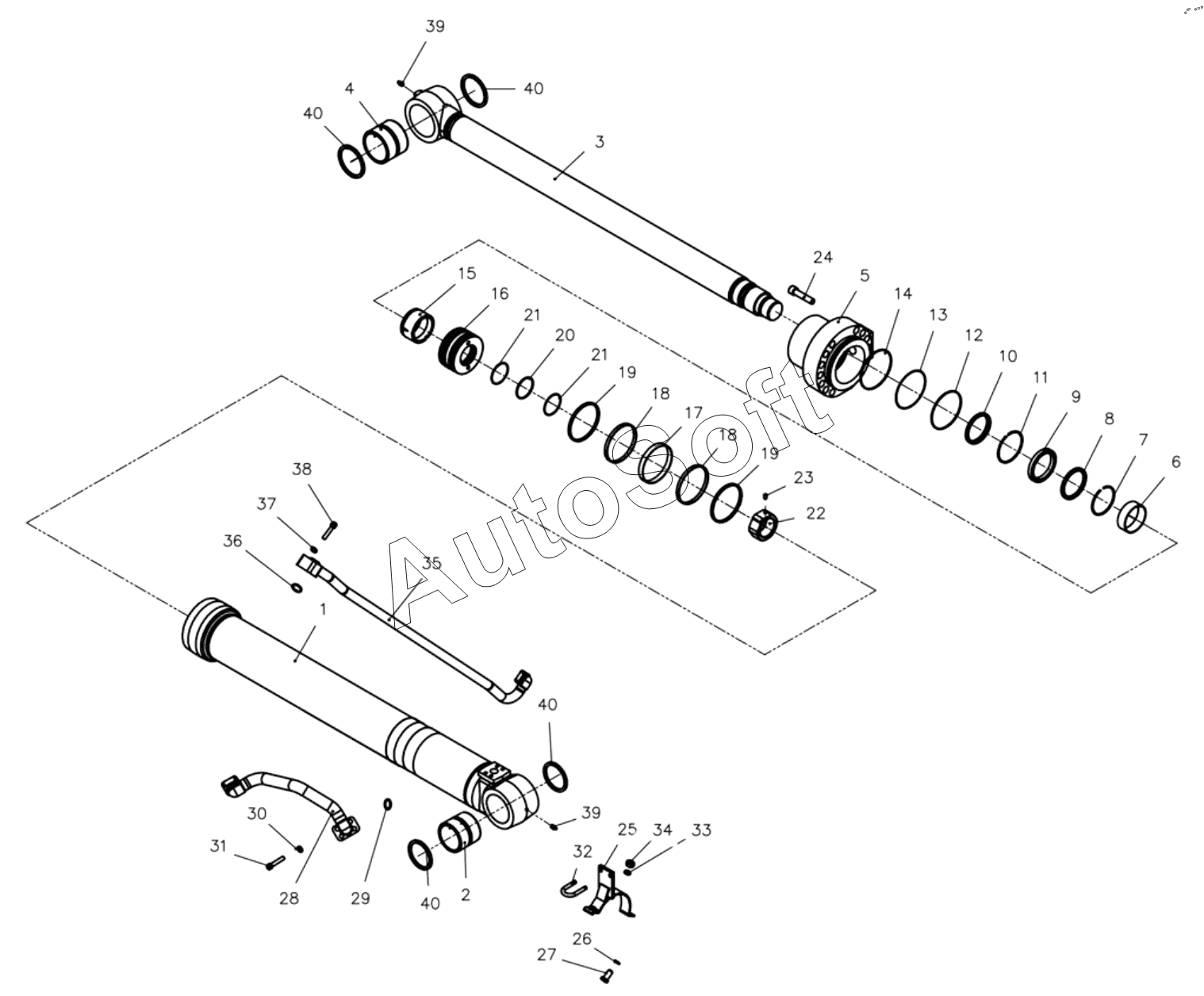

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). BUCKET CYLINDER 9125501 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***2 | Cylinder, Bucket | |
| 1 | H***A | TUBE W.A. | |
| 10 | N***8 | SEAL DUST | |
| 11 | H***0 | Retaining Ring | |
| 12 | N***3 | O-RING | |
| 13 | N***1 | BACK-UP RING | |
| 14 | H***3 | O-Ring | |
| 15 | H***4 | Cushion Ring | |
| 16 | H***5 | Piston | |
| 17 | N***6 | PISTON SEAL | |
| 18 | N***9 | WEAR RING | |
| 19 | N***6 | DUST RING | |
| 2 | H***2 | Bush | |
| 20 | H***9 | O-Ring | |
| 21 | N***1 | BACK-UP RING | |
| 22 | H***1 | Piston Nut | |
| 23 | H***2 | Set, Screw | |
| 24 | H***3 | BOLT | |
| 25 | H***4 | Pipe Band Ass'y | |
| 26 | H***5 | Spring Washer | |
| 27 | H***6 | BOLT | |
| 28 | H***B | PIPE W.A. | |
| 29 | H***7 | O-Ring | |
| 3 | H***A | ROD W.A. | |
| 30 | H***5 | Spring Washer | |
| 31 | H***9 | Hex. Socket Bolt | |
| 32 | H***0 | U-Bolt | |
| 33 | H***1 | Spring Washer | |
| 34 | H***2 | Hex. Nut | |
| 35 | H***B | PIPE W.A. | |
| 36 | H***7 | O-Ring | |
| 37 | H***5 | Spring Washer | |
| 38 | H***9 | Hex. Socket Bolt | |
| 39 | H***3 | GREASE NIPPLE | |
| 4 | H***2 | Bush | |
| 40 | H***4 | Pin Wiper | |
| 5 | H***4 | Rod Cover | |
| 6 | H***5 | DD-Bush | |
| 7 | H***6 | Retaining Ring | |
| 8 | H***7 | Buffer Seal | |
| 9 | N***2 | U-PACKING | |
| K | H***6 | Seal KIT |
