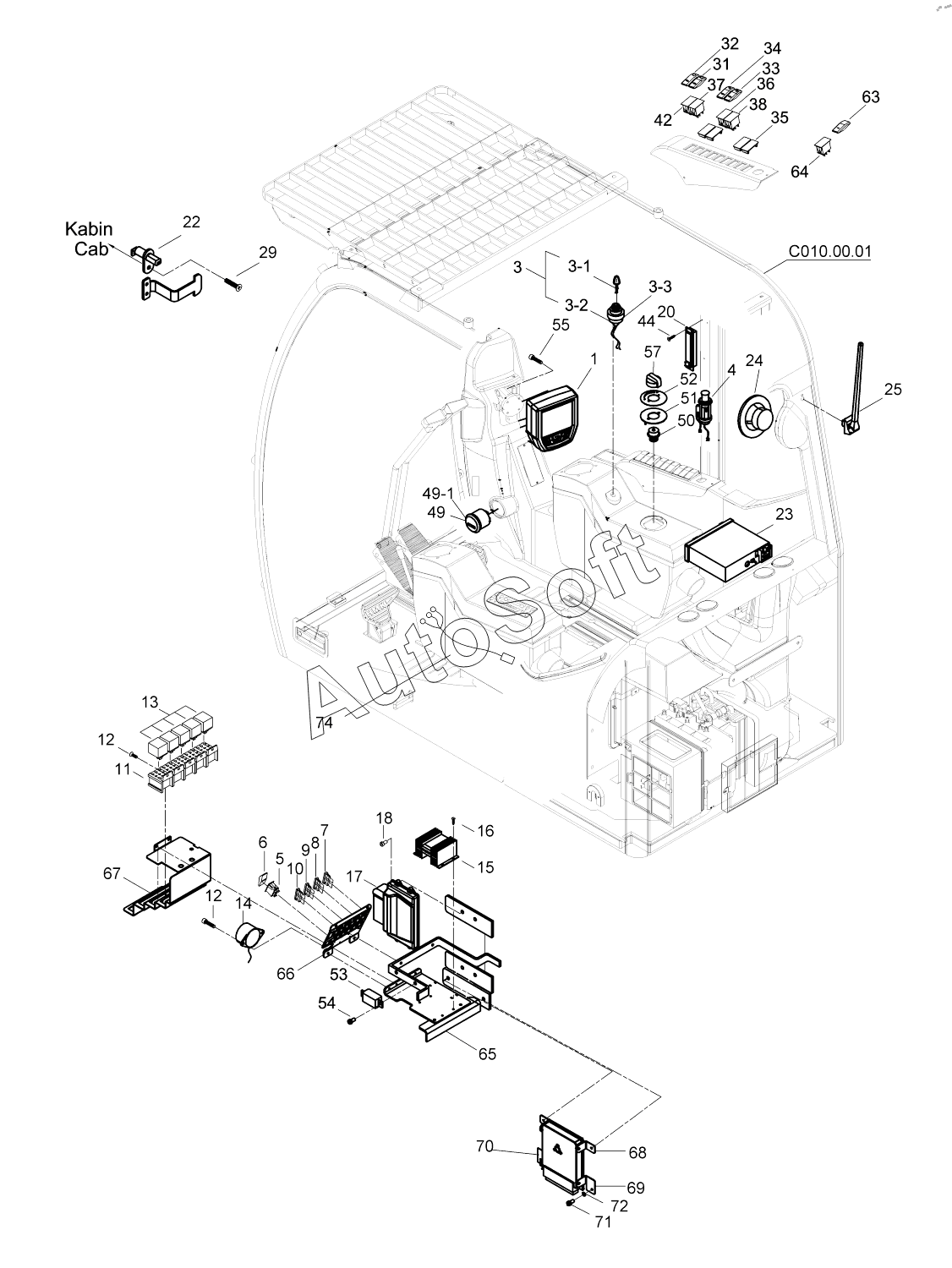

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). ELECTRIC PARTS (1) 9125515 - B125119
1
3
3
3-1
3-1
3-2
3-3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
20
22
23
24
25
29
31
32
33
34
35
36
37
38
42
44
49
49
49-1
50
51
52
53
53
54
55
57
63
64
65
66
67
68
69
70
71
72
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | INSTRUMENT PANEL, TFT | |
| 10 | 5***0 | FUSE | |
| 11 | H***0 | Relay Housing | |
| 12 | N***4 | BOLT | |
| 13 | H***0 | Relay | |
| 13 | H***0 | Relay, Fuel Shut-off V/V | |
| 14 | H***0 | Buzzer | |
| 15 | H***2 | CONVERTOR | |
| 16 | N***9 | BOLT | |
| 17 | H***1 | CONTROL UNIT, MACHINE | |
| 17 | H***2 | CONTROL UNIT, MACHINE | |
| 18 | N***4 | BOLT | |
| 20 | H***0 | Lamp | |
| 22 | H***0 | Switch, Wiper | |
| 23 | F***0 | CD PLAYER | |
| 24 | F***6 | SPEAKER | |
| 25 | F***3 | ANTENNA | |
| 29 | N***0 | SCREW | |
| 3 | H***2 | STARTER SWITCH ASSY | |
| 3 | H***1 | STARTER SWITCH | |
| 3-1 | H***1 | STARTER SWITCH | |
| 3-1 | H***4 | STARTER SWITCH | |
| 3-2 | 5***0 | CONNECTOR | |
| 3-3 | 5***0 | TERMINAL | |
| 31 | 5***0 | BUTTON, WORKING LAMP | |
| 32 | 5***0 | BUTTON, HEADLIGHT AND TAIL LIGHT | |
| 33 | 5***0 | BUTTON, WIPER MOTOR | |
| 34 | 5***0 | BUTTON, WIPER | |
| 35 | 5***0 | COVER | |
| 36 | 5***0 | KEY | |
| 37 | 5***0 | KEY | |
| 38 | 5***0 | KEY | |
| 4 | H***1 | Lighter, Cig | |
| 42 | 5***0 | KEY | |
| 44 | N***0 | SCREW | |
| 49 | H***0 | Hourmeter | |
| 49 | H***1 | HOURMETER | |
| 49-1 | H***0 | RING, HOURMETER | |
| 5 | 5***0 | SWITCH | |
| 50 | H***0 | POTENTIOMETER, THROTTLE CONTROL | |
| 51 | H***0 | BRACKET | |
| 52 | H***0 | DECAL | |
| 53 | H***4 | CONTROL UNIT, WIPER | |
| 53 | H***5 | CONTROL UNIT, WIPER | |
| 54 | N***8 | SCREW | |
| 55 | N***0 | BOLT | |
| 57 | H***0 | KNOB | |
| 6 | 5***0 | BUTTON, AUTO/MANUEL | |
| 63 | 5***0 | BUTTON, EMERGENCY | |
| 64 | 5***0 | KEY | |
| 65 | H***1 | SUPPORT PLATE, RSS | |
| 66 | H***0 | PLATE, FUSE | |
| 67 | H***0 | PLATE, RELAY | |
| 68 | H***0 | BRACKET, UPPER | |
| 69 | H***0 | BRACKET, BOTTOM-RH | |
| 7 | 5***0 | FUSE | |
| 70 | H***0 | BRACKET, BOTTOM-LH | |
| 71 | N***4 | BOLT | |
| 72 | N***1 | Washer | |
| 74 | H***0 | HARNESS, SAFETY LOCK | |
| 8 | 5***0 | FUSE | |
| 9 | 5***0 | FUSE |
