Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). ELECTRIC PARTS (1) E125117 -
1
2
2
2
2
2
2-1
2-1
2-1
2-1
2-1
2-2
2-3
3
4
5
6
6
7
7
8
9
9
10
11
14
15
16
16
17
18
18
18
19
20
21
21
22
23
24
25
27
28
29
30
31
32
33
34
35
35-1
35-2
35-3
36
39
40
41
41
42
42
43
43
44
45
46
48
48
50
50
51
52
53
53
54
55
56

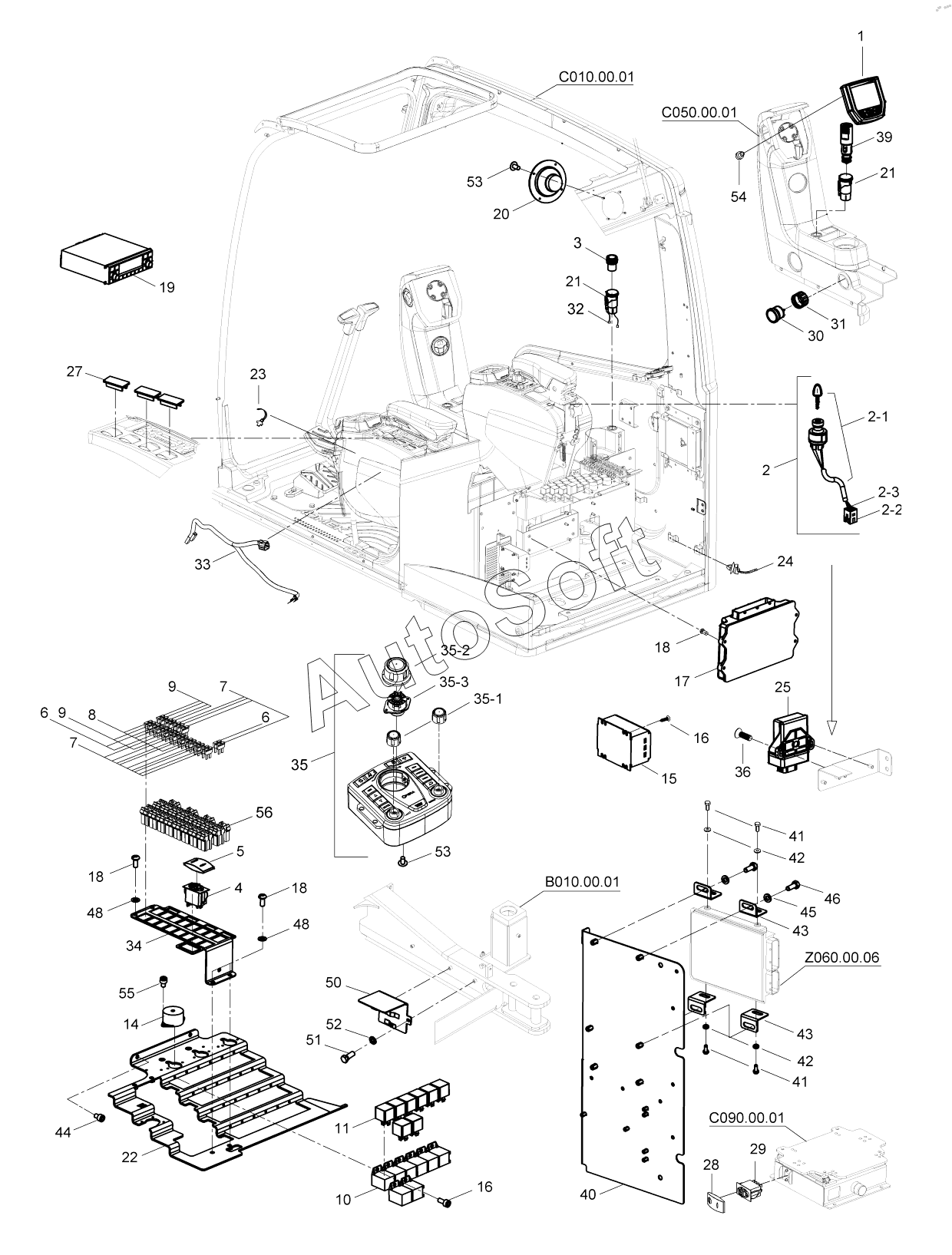

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***1 | INSTRUMENT PANEL, TFT | |
| 10 | H***0 | Relay Housing | |
| 11 | H***0 | Relay, Fuel Shut-off V/V | |
| 14 | H***0 | Buzzer | |
| 15 | H***1 | CONVERTER | |
| 16 | N***7 | BOLT | |
| 17 | H***3 | CONTROL UNIT, MACHINE | |
| 18 | N***0 | SCREW | |
| 19 | H***1 | CD PLAYER | |
| 2 | H***0 | STARTER SWITCH | |
| 2 | H***1 | STARTER SWITCH | |
| 2 | H***2 | STARTER SWITCH | |
| 2 | H***3 | STARTER SWITCH | |
| 2 | H***4 | STARTER SWITCH | |
| 2-1 | H***3 | STARTER SWITCH | |
| 2-1 | H***4 | STARTER SWITCH | |
| 2-1 | H***5 | STARTER SWITCH | |
| 2-1 | H***6 | STARTER SWITCH | |
| 2-1 | H***7 | STARTER SWITCH | |
| 2-2 | 5***0 | CONNECTOR | |
| 2-3 | 5***0 | TERMINAL | |
| 20 | F***6 | SPEAKER | |
| 21 | H***1 | SOCKET | |
| 22 | H***0 | PLATE, RELAY & FUSE | |
| 23 | 5***0 | STRAP | |
| 24 | 5***0 | STRAP | |
| 25 | H***0 | CONTROL UNIT, WIPER | |
| 27 | 5***0 | COVER | |
| 28 | 5***0 | BUTTON, EMERGENCY | |
| 29 | 5***0 | KEY | |
| 3 | H***2 | LIGHTER | |
| 30 | H***1 | HOURMETER | |
| 31 | H***0 | RING, HOURMETER | |
| 32 | H***1 | HARNESS | |
| 33 | H***3 | HARNESS | |
| 34 | H***1 | PLATE | |
| 35 | H***1 | OPERA CONTROL ASSY | |
| 35-1 | H***0 | KNOB | |
| 35-2 | H***0 | KNOB | |
| 35-3 | H***1 | POTENTIOMETER, THROTTLE CONTROL | |
| 36 | N***6 | SCREW | |
| 39 | H***1 | Socket | |
| 4 | 5***0 | ROCKER SWITCH | |
| 40 | H***0 | SUPPORT PLATE W.A. | |
| 41 | N***8 | BOLT | |
| 42 | N***4 | Washer | |
| 43 | H***0 | PLATE, ECU | |
| 44 | N***0 | BOLT | |
| 45 | N***4 | WASHER | |
| 46 | N***8 | BOLT | |
| 48 | N***1 | Washer | |
| 5 | 5***0 | BUTTON, AUTO/MANUEL | |
| 50 | H***0 | PLATE, CONNECTOR | |
| 50 | H***1 | PLATE | |
| 51 | N***8 | Bolt | |
| 52 | N***6 | WASHER | |
| 53 | N***6 | SCREW | |
| 54 | N***8 | BOLT | |
| 55 | N***0 | BOLT | |
| 56 | 5***0 | SOCKET, FUSE | |
| 6 | 5***0 | FUSE | |
| 7 | 5***0 | FUSE | |
| 8 | 5***0 | FUSE | |
| 9 | 5***0 | FUSE |
