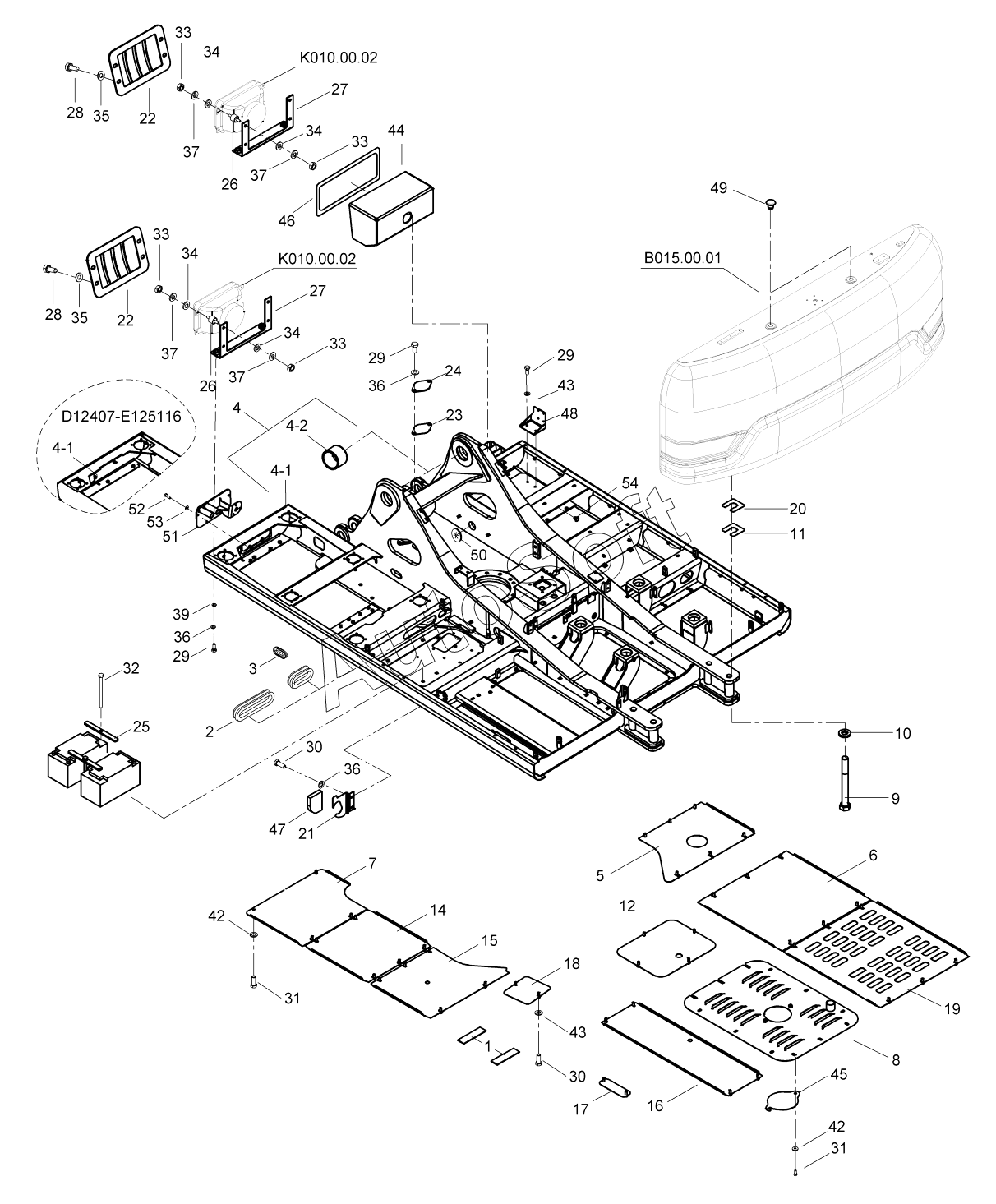

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). UPPER FRAME UNDER COVER MOUNTING D125407 -
1
2
3
4
4
4-1
4-1
4-1
4-1
4-2
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
28
29
29
29
30
30
31
31
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
36
37
37
37
37
42
42
43
43
44
45
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | RUBBER | |
| 10 | H***1 | Washer, Pln. | |
| 11 | H***2 | SHIM | |
| 12 | H***0 | Cover, MCV | |
| 14 | H***1 | COVER, BOTTOM | |
| 15 | H***3 | COVER, BOTTOM | |
| 16 | H***0 | COVER, BOTTOM | |
| 17 | H***1 | PLATE, LOWER | |
| 18 | H***0 | COVER, LOWER | |
| 19 | H***1 | COVER, BOTTOM | |
| 2 | 9***0 | Gromet | |
| 20 | H***0 | SHIM | |
| 21 | H***0 | COVER | |
| 22 | H***0 | Cover, Lamp | |
| 23 | H***0 | Cover | |
| 24 | H***0 | Gasket | |
| 25 | H***0 | Plate, Accum. | |
| 26 | H***0 | Rubber, Lamp | |
| 27 | H***0 | Plate, Lamp | |
| 28 | N***4 | Bolt | |
| 29 | N***2 | Bolt | |
| 3 | 9***0 | Gromet | |
| 30 | N***6 | Bolt | |
| 31 | N***6 | BOLT | |
| 32 | N***7 | BOLT | |
| 33 | N***8 | Nut | |
| 34 | N***3 | WASHER | |
| 35 | N***6 | WASHER | |
| 35 | N***4 | Washer | |
| 36 | N***2 | WASHER | |
| 37 | N***8 | WASHER | |
| 4 | H***0 | UPPER FRAME ASSY | |
| 4 | H***1 | UPPER FRAME ASSY | |
| 4-1 | H***6 | UPPER FRAME W.A. | |
| 4-1 | H***7 | UPPER FRAME W.A. | |
| 4-2 | H***0 | BUSHING | |
| 42 | N***4 | WASHER | |
| 43 | N***5 | Washer | |
| 44 | H***2 | COVER PLATE | |
| 45 | H***0 | COVER | |
| 46 | H***2 | STRIP | |
| 47 | H***0 | SPONGE | |
| 48 | H***0 | PLATE | |
| 49 | H***0 | Plug | |
| 49 | H***1 | PLUG | |
| 5 | H***2 | COVER, BOTTOM | |
| 50 | H***0 | PLUG | |
| 51 | H***0 | COVER W.A., FRONT | |
| 52 | N***8 | BOLT | |
| 53 | N***2 | WASHER | |
| 54 | 9***0 | PLUG | |
| 6 | H***2 | COVER, BOTTOM | |
| 7 | H***4 | COVER, BOTTOM | |
| 8 | H***0 | COVER, BOTTOM | |
| 9 | H***0 | BOLT |
