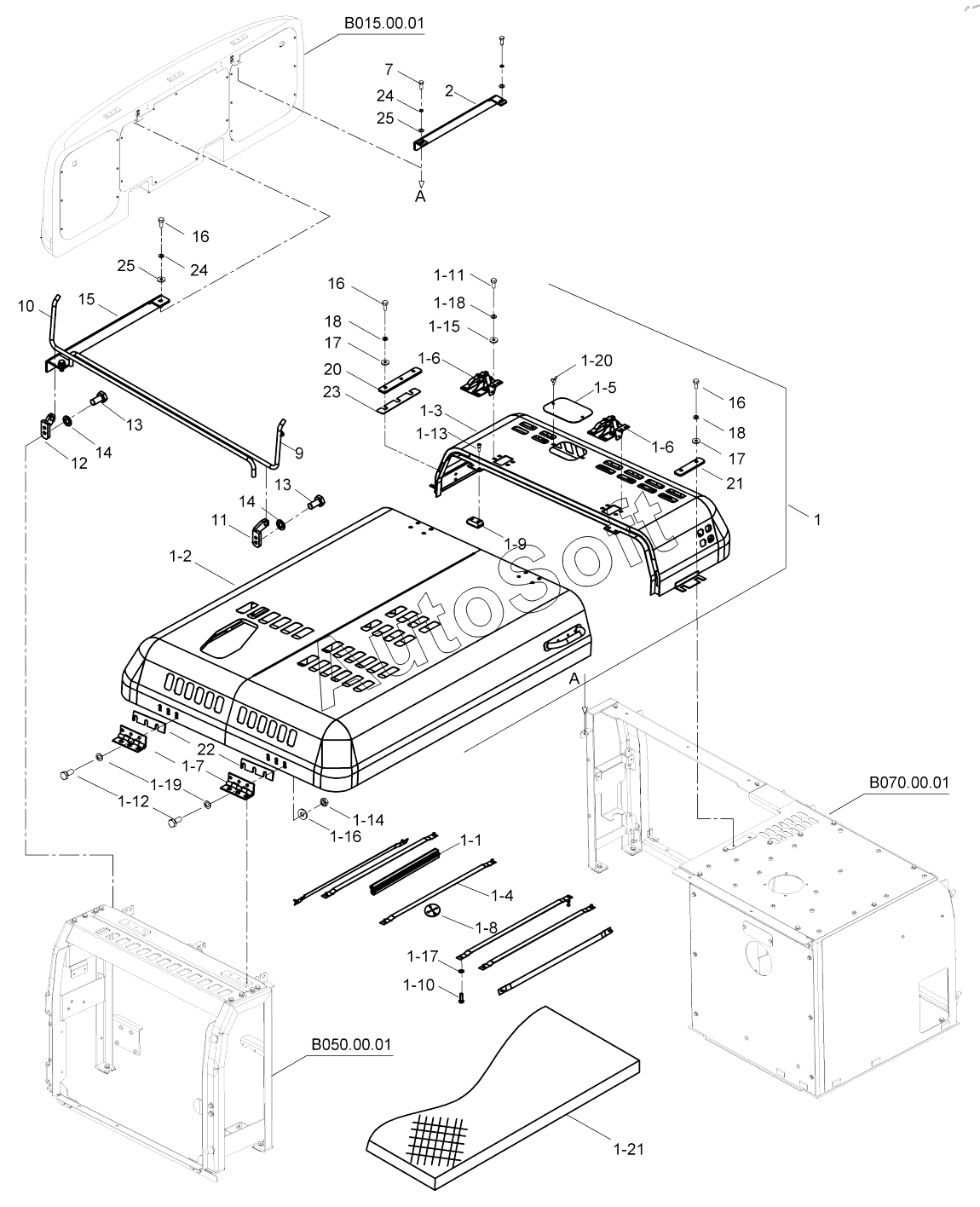

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). ENGINE HOOD MOUNTING 9125501 - 9125514
1
1-1
1-2
1-3
1-4
1-5
1-6
1-6
1-7
1-8
1-9
1-10
1-11
1-12
1-13
1-14
1-15
1-16
1-17
1-18
1-19
1-20
1-21
2
9
10
11
12
13
13
14
14
15
16
16
16
17
17
18
18
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | HOOD ASSY | |
| 1-1 | 9***0 | Wheather Strip | |
| 1-10 | N***2 | BOLT | |
| 1-11 | N***4 | Bolt | |
| 1-12 | N***2 | Bolt | |
| 1-13 | N***2 | BOLT | |
| 1-14 | N***6 | NUT | |
| 1-15 | N***1 | Washer | |
| 1-16 | N***1 | Washer | |
| 1-17 | N***1 | Washer | |
| 1-18 | N***0 | WASHER | |
| 1-19 | N***1 | WASHER | |
| 1-2 | H***0 | HOOD W.A. | |
| 1-20 | N***4 | SCREW | |
| 1-21 | H***1 | SPONGE | |
| 1-3 | H***0 | HOOD, FIXED PART | |
| 1-4 | H***0 | PLATE, HOLDER | |
| 1-5 | H***0 | COVER | |
| 1-6 | H***0 | LOCK, HOOD | |
| 1-7 | H***0 | Hinge | |
| 1-8 | H***0 | Holder, Sponge | |
| 1-9 | H***0 | STOPPER, RUBBER | |
| 10 | H***0 | SPRING, HOOD | |
| 11 | H***0 | SUPPORT W.A., SPRING | |
| 12 | H***0 | SUPPORT W.A., SPRING | |
| 13 | N***8 | BOLT | |
| 14 | N***0 | WASHER | |
| 15 | H***0 | SUPPORT PLATE, RH | |
| 16 | N***6 | BOLT | |
| 17 | N***1 | Washer | |
| 18 | N***1 | WASHER | |
| 2 | H***0 | SUPPORT PLATE, LH | |
| 20 | H***0 | RETAINER | |
| 21 | H***0 | PLATE, HOLDER | |
| 22 | H***0 | SHIM | |
| 23 | H***0 | SHIM | |
| 24 | N***2 | SPRING WASHER | |
| 25 | N***3 | WASHER | |
| 9 | H***0 | SPRING, HOOD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
