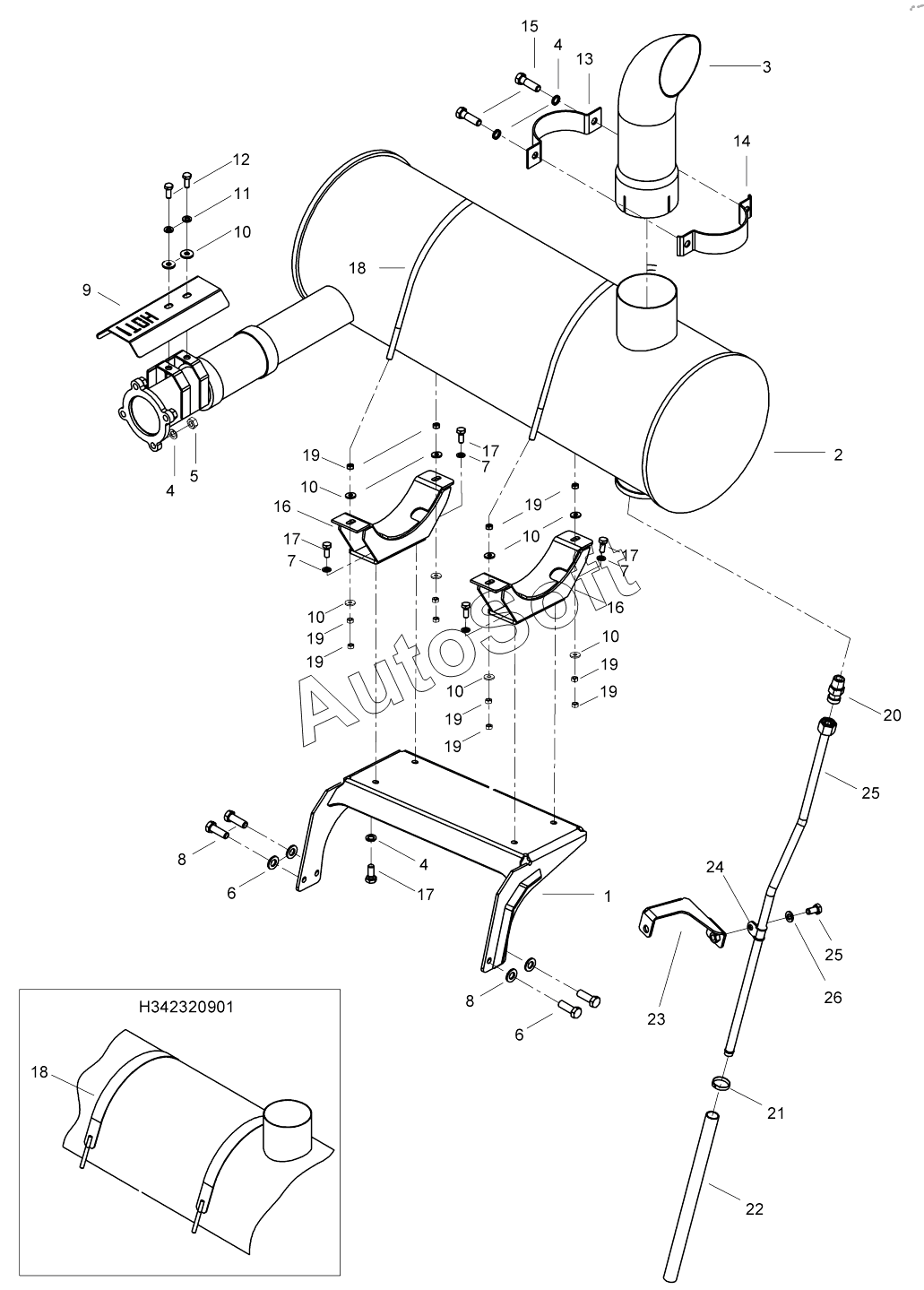

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). EXHAUST MOUNTING A125553 - C125282
1
2
3
4
4
4
5
6
6
7
7
7
7
7
7
7
7
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | BRACKET W.A., LOWER | |
| 2 | H***0 | MUFFLER | |
| 3 | H***0 | PIPE, EXHAUST | |
| 4 | N***1 | WASHER | |
| 5 | N***0 | NUT | |
| 6 | N***3 | WASHER | |
| 7 | N***1 | WASHER | |
| 7 | N***2 | SPRING WASHER | |
| 8 | N***8 | BOLT | |
| 9 | H***0 | COVER, PROTECTION | |
| 10 | N***1 | Washer | |
| 11 | N***0 | WASHER | |
| 12 | N***4 | BOLT | |
| 13 | H***1 | CLAMP | |
| 14 | H***0 | CLAMP | |
| 15 | N***6 | Bolt | |
| 16 | H***2 | BRACKET W.A., UPPER | |
| 17 | N***2 | Bolt | |
| 18 | H***1 | U-MILLED STUD | |
| 18 | H***2 | RETAINER | |
| 19 | N***2 | NUT | |
| 19 | N***6 | NUT | |
| 20 | H***1 | ADAPTER | |
| 20 | H***2 | FITTING | |
| 21 | N***7 | CLAMP | |
| 22 | H***2 | HOSE | |
| 23 | H***0 | BRACKET | |
| 24 | N***8 | CLAMP | |
| 25 | H***0 | PIPE, WATER DRAIN | |
| 26 | N***8 | Bolt |
