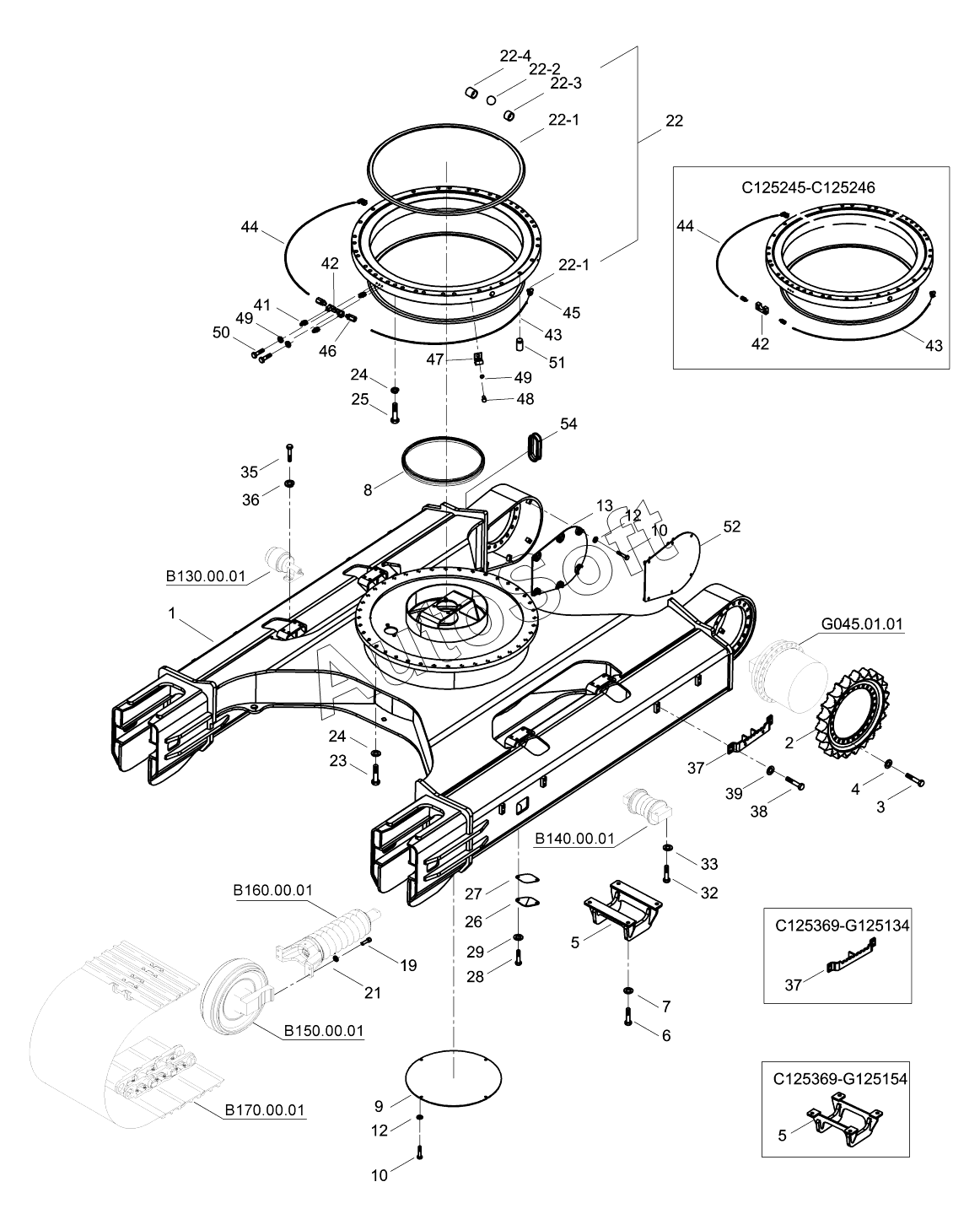

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). LOWER FRAME MOUNTING (TYPE B) C125245 -
1
2
3
4
5
5
5
5
5
5
6
7
8
8
9
10
10
12
12
13
19
21
22
22
22-1
22-1
22-1
22-1
22-1
22-1
22-2
22-3
22-4
23
24
24
25
26
27
28
28
29
29
32
33
35
36
37
37
37
37
37
37
38
39
41
42
42
42
42
43
43
43
43
44
44
44
44
45
46
47
48
48
49
49
50
51
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***0 | LOWER FRAME W.A. | |
| 10 | N***6 | BOLT | |
| 12 | N***4 | WASHER | |
| 13 | H***2 | COVER W.A., RH | |
| 19 | N***4 | BOLT | |
| 2 | H***0 | SPROKET | |
| 21 | N***3 | WASHER | |
| 22 | H***0 | SWING RING ASSY | |
| 22 | H***1 | SWING RING ASSY | |
| 22-1 | H***8 | SEAL | |
| 22-1 | H***A | SEAL | |
| 22-1 | H***B | SEAL | |
| 22-2 | H***5 | BALL | |
| 22-3 | H***6 | SUPPORT, BALL | |
| 22-4 | H***7 | SUPPORT, BALL | |
| 23 | N***6 | BOLT | |
| 24 | N***6 | WASHER | |
| 25 | N***8 | BOLT | |
| 26 | H***0 | Cover | |
| 27 | H***0 | Gasket | |
| 28 | N***8 | BOLT | |
| 28 | N***2 | Bolt | |
| 29 | N***2 | WASHER | |
| 29 | N***5 | Washer | |
| 3 | H***0 | BOLT | |
| 32 | N***0 | BOLT | |
| 33 | N***3 | WASHER | |
| 35 | N***4 | BOLT | |
| 36 | N***2 | Washer | |
| 37 | H***0 | STEP | |
| 37 | H***1 | STEP | |
| 38 | N***6 | BOLT | |
| 39 | N***2 | Washer | |
| 4 | N***3 | WASHER | |
| 41 | N***0 | GREASE NIPPLE | |
| 42 | H***0 | Block | |
| 42 | H***0 | BLOCK | |
| 43 | H***0 | Pipe, Grease | |
| 43 | H***1 | PIPE, GREASE | |
| 44 | H***0 | Pipe, Grease | |
| 44 | H***1 | PIPE, GREASE | |
| 45 | H***0 | Elbow | |
| 46 | H***0 | Connector | |
| 47 | N***8 | CLAMP | |
| 48 | N***8 | BOLT | |
| 48 | N***8 | BOLT | |
| 49 | N***0 | WASHER | |
| 5 | H***1 | GUARD W.A., TRACK | |
| 5 | H***2 | GUARD W.A., TRACK | |
| 50 | N***4 | BOLT | |
| 51 | H***0 | Pin, Swing Ring | |
| 52 | H***2 | COVER W.A., LH | |
| 54 | 9***0 | GROMMET | |
| 6 | N***8 | BOLT | |
| 7 | N***3 | WASHER | |
| 8 | H***0 | SEAL GREASE | |
| 8 | H***0 | Seal, Grease | |
| 9 | H***0 | COVER W.A., LOWER |
