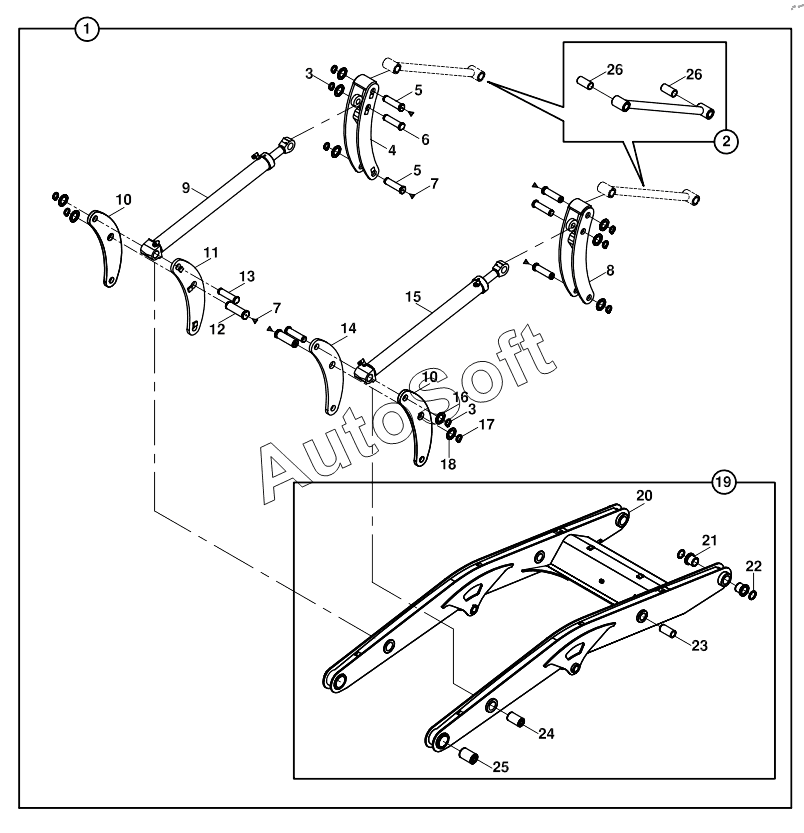

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). LOADER MOUNTING-1, LOADER ARM WITH BOX SECTION A60001 -
1
2
3
3
4
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Loader mounting, arm with box section | |
| 2 | 0***2 | Link, crowd | |
| 3 | N***8 | RETAINING RING | |
| 4 | 0***0 | Interlever plate | |
| 5 | 8***0 | Pin | |
| 6 | 8***0 | Pin | |
| 7 | N***0 | Lubricants | |
| 8 | 0***1 | Interlever plate | |
| 9 | R***L | RAM, SHOWEL | |
| 10 | 0***7 | Interlever plate | |
| 11 | 0***3 | Interlever plate | |
| 12 | 8***0 | Pin | |
| 13 | 8***0 | Pin | |
| 14 | 0***3 | Interlever plate | |
| 15 | R***L | RAM, SHOWEL | |
| 16 | 8***1 | WASHER | |
| 17 | N***0 | RETAINING RING | |
| 18 | 8***0 | Washer | |
| 19 | 0***1 | Loader arm assy | |
| 20 | 0***5 | Loader | |
| 21 | 8***0 | Bushing | |
| 22 | N***5 | Seal | |
| 23 | 8***8 | BUSHING | |
| 24 | 8***6 | Bushing | |
| 25 | 8***6 | Bushing | |
| 26 | 8***8 | BUSHING |
