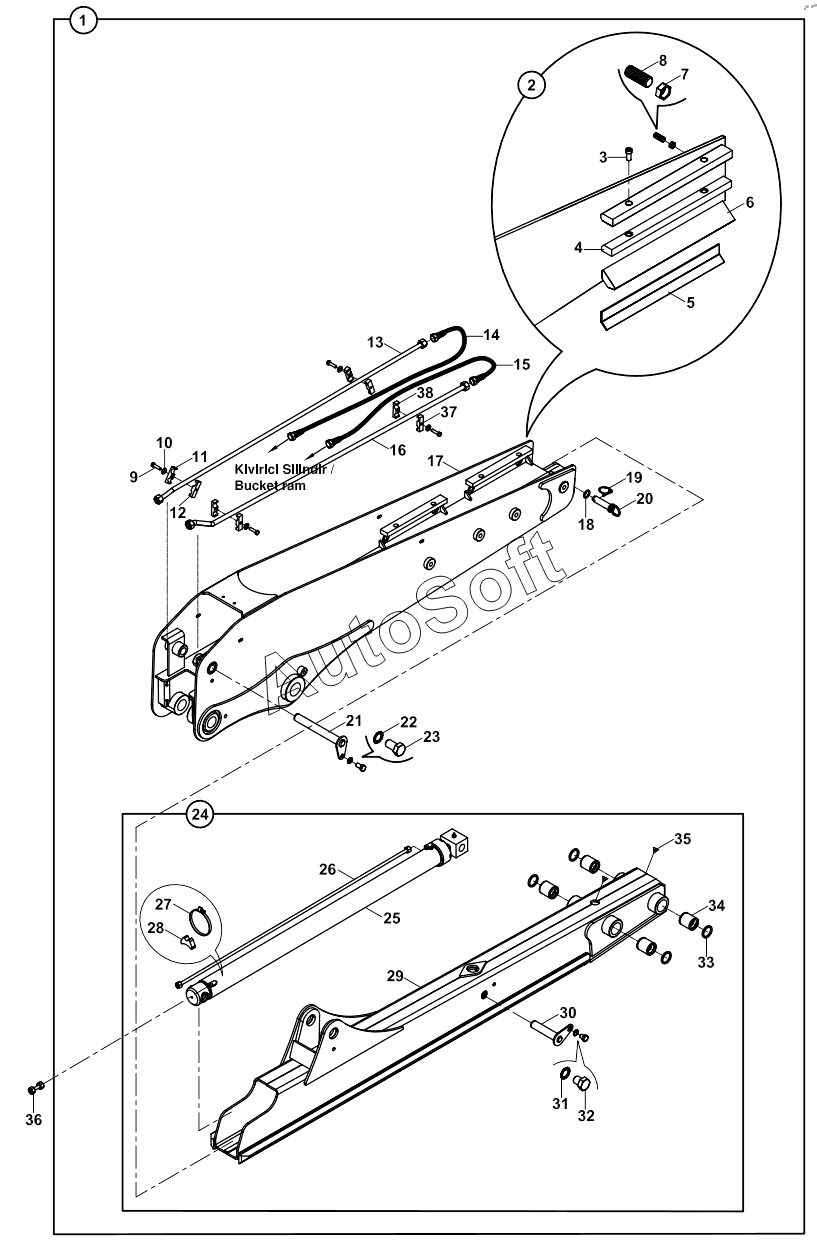

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). TELESCOPIC DIPPER, COMMON CENTERED RAM AND TIPPING LINK A60001 -
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | DIPPER,TELESCOPIC,ASSY | |
| 2 | 0***1 | PAD, WEAR, ASSY | |
| 3 | N***3 | BOLT, M12x20 | |
| 4 | F***0 | PAD, WEAR, TOP | |
| 5 | 0***3 | PLATE, PAD, WEAR | |
| 6 | F***2 | PAD, WEAR, BOTTOM | |
| 7 | N***2 | NUT, M20x2.5 | |
| 8 | N***0 | SETSCREW | |
| 9 | N***0 | BOLT M10x40 | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 8***0 | HOSE HOLDER, UPPER | |
| 12 | 8***1 | HOSE HOLDER, LOWER | |
| 13 | 4***1 | PIPE | |
| 14 | 6***5 | HOSE | |
| 15 | 6***5 | Hose | |
| 16 | 4***0 | PIPE | |
| 17 | 0***3 | Boom, exterior | |
| 18 | 8***2 | WASHER | |
| 19 | N***2 | PIN, LINCH | |
| 20 | 8***0 | PIN | |
| 21 | 8***0 | PIN | |
| 22 | N***3 | WASHER M16 | |
| 23 | N***4 | BOLT M16x30 | |
| 24 | 0***6 | BOOM, INTERIOR | |
| 25 | R***N | RAM, EXTENSION | |
| 26 | 4***1 | PIPE | |
| 27 | N***0 | CLIP | |
| 28 | 8***0 | SUPPORTER, HOSE | |
| 29 | 0***4 | Boom, interior | |
| 30 | 8***1 | Pin | |
| 31 | N***3 | WASHER M16 | |
| 32 | N***6 | BOLT M16x20 | |
| 33 | N***5 | SEAL | |
| 34 | 8***2 | BUSHING | |
| 35 | N***0 | Lubricants | |
| 36 | 4***1 | PIPE | |
| 37 | 8***5 | Hose holder, upper | |
| 38 | 8***6 | Hose holder, lower |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
