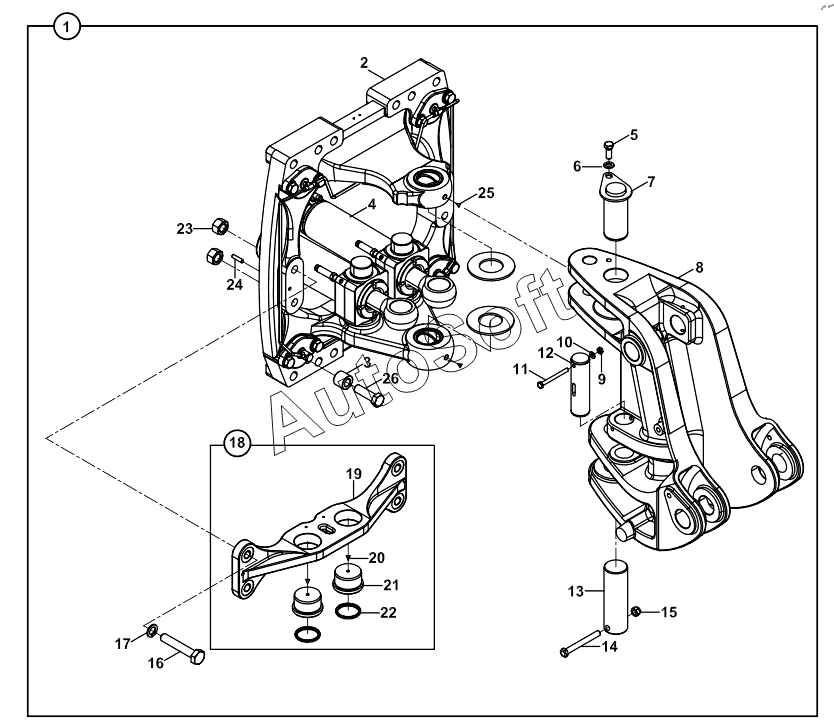

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). KINGPOST- CARRIAGE- SLEW / SWING RAM MOUNTINGS A60002 -
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | KINGPOST AND CARRIAGE | |
| 2 | K***E | KINGPOST CARRIAGE | |
| 3 | 8***3 | BUSHING | |
| 4 | R***G | RAM, SLEW / SWING | |
| 5 | N***8 | Bolt, Hex. | |
| 6 | N***7 | Washer, Pln. | |
| 7 | 8***0 | PIN | |
| 8 | K***Y | KINGPOST ASSY | |
| 9 | N***6 | Nut | |
| 10 | N***8 | Washer, Pln. | |
| 11 | N***2 | BOLT M10x110 | |
| 12 | 8***6 | PIN | |
| 13 | 8***1 | PIN | |
| 14 | N***6 | Bolt, Hex. | |
| 15 | N***2 | Nut | |
| 16 | N***2 | BOLT M24x140 | |
| 17 | N***9 | Washer | |
| 18 | 0***8 | Mounting plate, assy | |
| 19 | 0***0 | Mounting plate | |
| 20 | N***0 | Lubricants | |
| 21 | 8***0 | BUSHING | |
| 22 | N***5 | SCRAPER | |
| 23 | N***6 | NUT M24 | |
| 24 | N***8 | PIN, EXPANSION | |
| 25 | N***0 | Lubricants | |
| 26 | N***2 | BOLT M24x80 |
