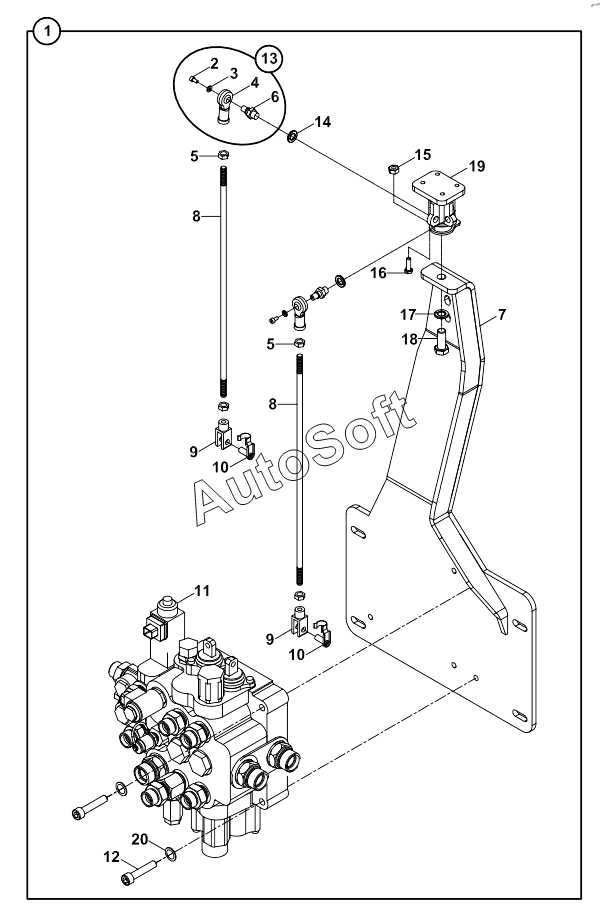

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). CONTROL MECHANISM, LOADER- WITH JOYSTICK CONTROL A60001 -
11
20
19
18
17
16
15
14
13
12
1
10
10
9
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | CONTROL MECHANISM, LOADER, ASSY | |
| 2 | N***4 | Bolt | |
| 3 | N***0 | WASHER | |
| 4 | F***0 | ROD END | |
| 5 | N***2 | Nut | |
| 6 | 8***0 | PIN, JOINT | |
| 7 | 0***5 | Mounting plate | |
| 8 | 0***4 | Rod | |
| 9 | F***0 | Knurling Tool | |
| 10 | F***5 | Knuckle Pin | |
| 11 | C***R | CONTROL VALVE, LOADER | |
| 12 | N***6 | Bolt, Cyl. Hd. | |
| 13 | 0***1 | ROD END | |
| 14 | N***9 | WASHER M10 | |
| 15 | N***0 | Nut | |
| 16 | N***4 | Bolt, Hex. | |
| 17 | N***5 | WASHER M12 | |
| 18 | N***6 | Bolt, Hex. | |
| 19 | 0***7 | 4 way joint | |
| 20 | N***1 | Washer, Pln. |
