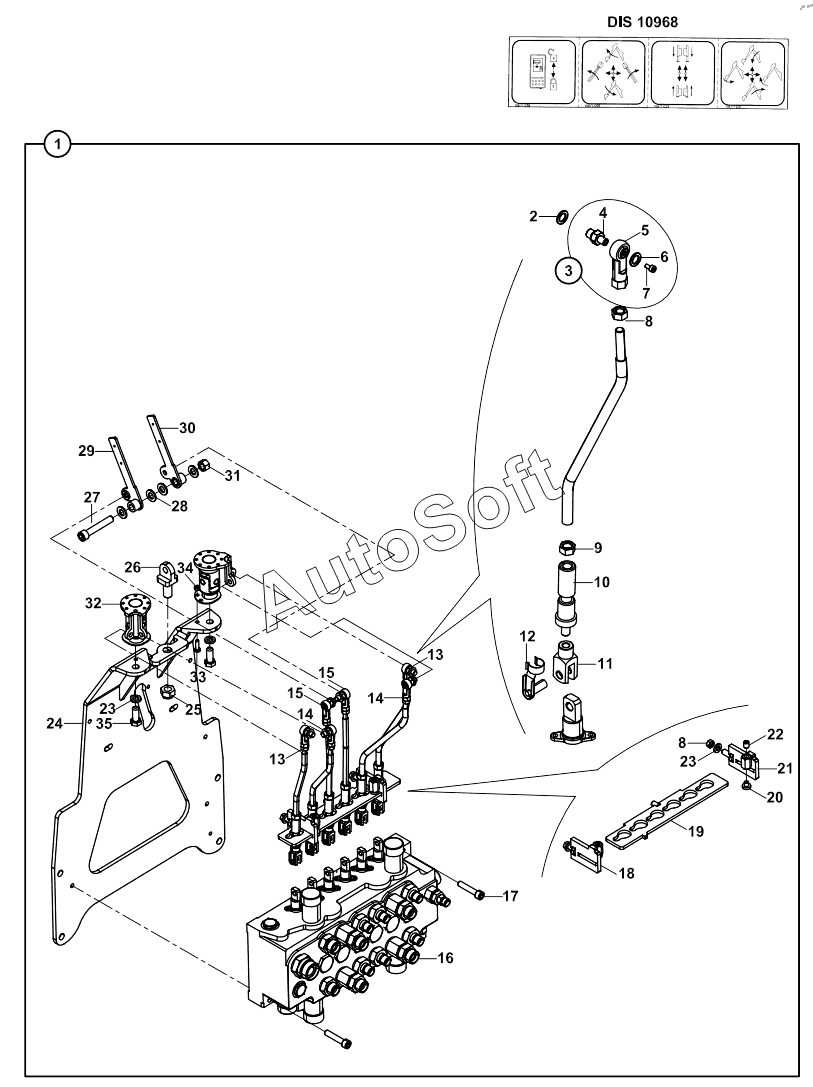

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). CONTROL MECHANISM, BACKHOE A60001 -
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | CONTROL MECHANISM, BACKHOE | |
| 2 | N***9 | WASHER M10 | |
| 3 | 0***1 | ROD END | |
| 4 | 8***0 | PIN, JOINT | |
| 5 | F***0 | ROD END | |
| 6 | N***0 | WASHER | |
| 7 | N***4 | Bolt | |
| 8 | N***2 | Nut | |
| 9 | N***6 | Nut m10 | |
| 10 | 8***4 | Pin, clevis | |
| 11 | F***0 | Knurling Tool | |
| 12 | F***5 | Knuckle Pin | |
| 13 | 0***3 | Rod | |
| 14 | 0***2 | Rod | |
| 15 | 0***8 | Rod | |
| 16 | B***E | BACKHOE CONTROL VALVE | |
| 17 | N***6 | Bolt, Cyl. Hd. | |
| 18 | 0***6 | Plate | |
| 19 | 0***9 | Locking plate | |
| 20 | F***5 | FRICTION PLATE | |
| 21 | 0***7 | Plate | |
| 22 | N***4 | SETSCREW | |
| 23 | N***5 | WASHER M12 | |
| 24 | 0***8 | Mounting plate | |
| 25 | N***2 | Nut | |
| 26 | 0***5 | Handle | |
| 27 | N***4 | Bolt | |
| 28 | N***1 | WASHER | |
| 29 | 0***4 | Lever, left | |
| 30 | 0***3 | Lever, right | |
| 31 | N***2 | Nut | |
| 32 | 0***7 | Joint | |
| 33 | N***4 | Bolt, Hex. | |
| 34 | N***0 | Nut | |
| 35 | N***6 | Bolt, Hex. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
