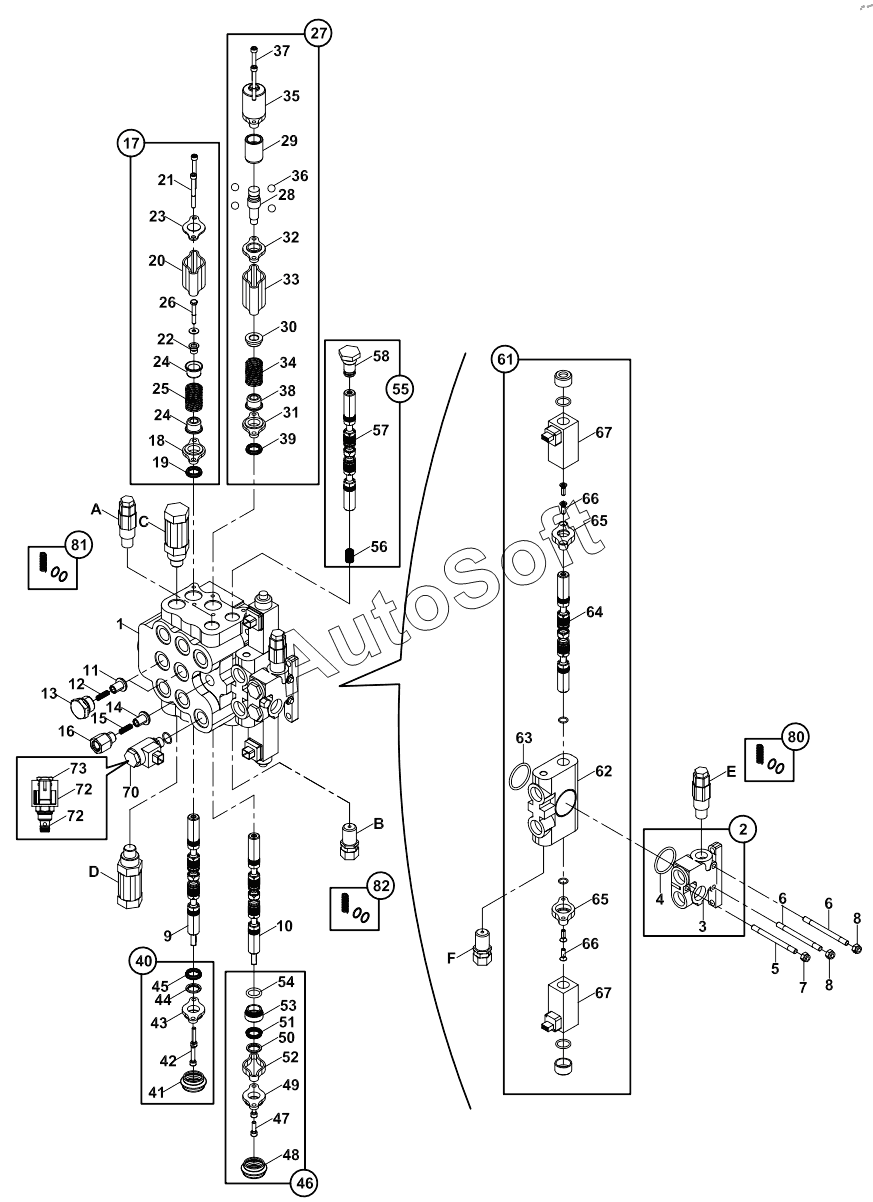

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). LOADER CONTROL VALVE BLOCK - WITH JOYSTICK CONTROL A60001 -
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
61
62
63
64
65
65
66
66
67
67
70
72
72
73
A
B
C
D
E
F
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | HOUSING | |
| 10 | S***1 | SPOOL-FLOAT,IN | |
| 11 | S***0 | POPPET-C.V | |
| 12 | S***0 | SPRING | |
| 13 | S***3 | PLUG ASSY-C.V. | |
| 14 | S***0 | POPPET-C.V | |
| 15 | S***0 | SPRING | |
| 16 | S***0 | PLUG ASSY-ADAPTER | |
| 17 | S***6 | SPOOL CAP ASSY | |
| 18 | S***4 | Plate-seal | |
| 19 | S***4 | Seal-spool | |
| 2 | S***5 | Inlet section assy | |
| 20 | S***6 | EXTRUSION-SPACER | |
| 21 | S***5 | CAP SCREW-SOC. HD. | |
| 22 | S***6 | SPACER | |
| 23 | S***5 | PLATE-SEAL | |
| 24 | S***3 | Spring seat | |
| 25 | S***7 | SPRING | |
| 26 | S***8 | BOLT-HEX HD. | |
| 27 | S***0 | Spool end assy detent | |
| 28 | S***1 | Spool end-detent | |
| 29 | S***5 | Sleeve-detent | |
| 3 | S***7 | Housing-inlet | |
| 30 | S***3 | Spring seat | |
| 31 | S***4 | Plate-seal | |
| 32 | S***3 | Plate-seal | |
| 33 | S***2 | Spacer | |
| 34 | S***9 | Spring | |
| 35 | S***5 | CAP-SPOOL | |
| 36 | S***9 | Ball | |
| 37 | S***9 | Cap screw soc Hd | |
| 38 | S***3 | Spring seat | |
| 39 | S***4 | Seal-spool | |
| 4 | S***0 | O-ring | |
| 40 | S***7 | BOOT ASSY | |
| 41 | S***0 | BOOT | |
| 42 | S***3 | Cap screw soc Hd | |
| 43 | S***3 | PLATE ASSY-SEAL | |
| 44 | S***0 | Wiper | |
| 45 | S***4 | Seal-spool | |
| 46 | S***8 | BOOT ASSY | |
| 47 | S***0 | Cap screw soc Hd | |
| 48 | S***0 | BOOT | |
| 49 | S***3 | PLATE ASSY-SEAL | |
| 5 | S***1 | TIE ROD | |
| 50 | S***0 | Wiper | |
| 51 | S***4 | Seal-spool | |
| 52 | S***5 | Spacer | |
| 53 | S***2 | Spacer-cap spool | |
| 54 | S***0 | O-ring | |
| 55 | S***0 | SPOOL-UNLOADER | |
| 56 | S***5 | SPRING | |
| 57 | S***4 | SPOOL-UNLOADER | |
| 58 | S***9 | Plug assy-sae special | |
| 59 | S***0 | PLUG-AVSEAL | |
| 6 | S***0 | TIE ROD | |
| 61 | S***2 | SPOOL SECTION ASSY | |
| 62 | S***6 | HOUSING-SPOOL | |
| 63 | S***0 | O-ring | |
| 64 | S***8 | SPOOL | |
| 65 | S***1 | Adapter-solenoid | |
| 66 | S***9 | Cap screw-ctrsunk hd | |
| 67 | S***1 | Solenoid-direct | |
| 7 | S***1 | NUT-SPECIAL | |
| 70 | S***5 | SOLENOID-CARTRIDGE VALVE | |
| 71 | S***0 | BODY - SOLENOID | |
| 72 | S***8 | COIL-SOLENOID | |
| 73 | S***3 | NUT-SPECIAL | |
| 74 | S***3 | PLUG ASSY | |
| 8 | S***6 | NUT-SPECIAL | |
| 80 | S***0 | SERVICE KIT | |
| 81 | S***0 | REPAIR KIT | |
| 82 | S***4 | SERVICE KIT | |
| 9 | S***4 | SPOOL | |
| A | S***5 | Relief valve assy | |
| B | S***0 | Unloader assy | |
| C | S***5 | Relief valve assy | |
| D | S***0 | Relief valve assy | |
| E | S***6 | Relief valve assy | |
| F | S***0 | ANTI - VOID ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
