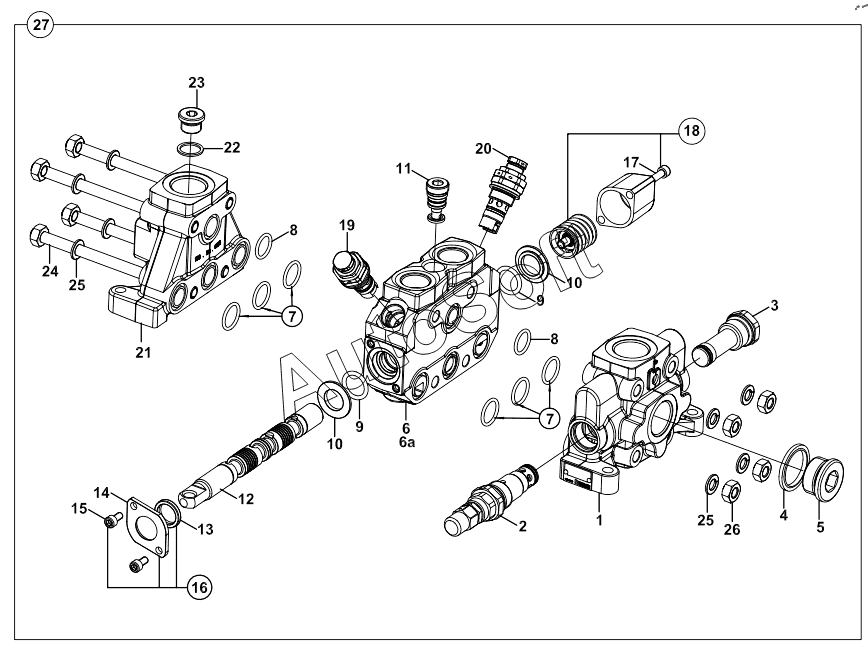

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). ATTACHMENT CONTROL VALVE, BUCHER- HDS30/1 A60001 -
1
2
3
4
5
6
6A
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***6 | Inlet cover | |
| 10 | S***4 | Spacer | |
| 11 | S***1 | CHECK VALVE | |
| 11 | S***3 | Check valve | |
| 12 | S***6 | Spool | |
| 13 | S***0 | Seal | |
| 14 | S***8 | Cover | |
| 15 | S***8 | Screw | |
| 16 | S***2 | Lever cap | |
| 17 | S***0 | Screw | |
| 18 | S***2 | Positioner | |
| 19 | S***6 | Valve uc | |
| 2 | S***6 | RELIEF VALVE | |
| 20 | S***5 | VALVE UC | |
| 20 | S***8 | Valve uc | |
| 21 | S***4 | End cover | |
| 22 | S***0 | Washer | |
| 23 | S***4 | Plug | |
| 24 | S***0 | Tie rod | |
| 25 | S***8 | Washer | |
| 26 | S***2 | Nut | |
| 27 | F***5 | VALVE, BUCHER, HDS30/1 | |
| 27 | F***9 | Valve, bucher | |
| 3 | S***4 | Plug | |
| 4 | S***2 | WASHER | |
| 5 | S***6 | Plug | |
| 6 | S***0 | Body | |
| 6A | S***8 | COMPLETE ELEMENT | |
| 7 | S***6 | O-ring | |
| 8 | S***4 | O-ring | |
| 9 | S***2 | O-ring |
