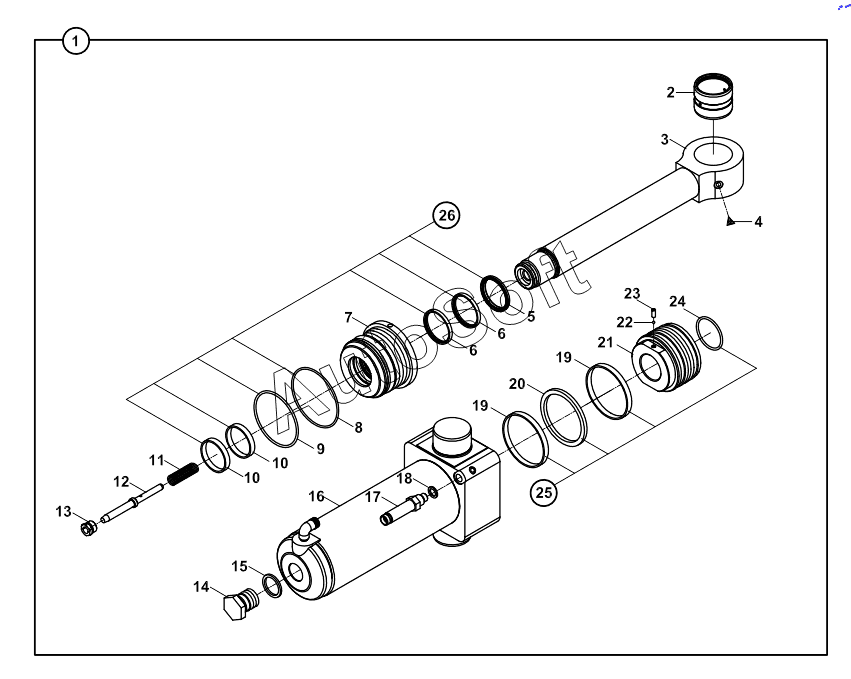

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). RAM, SLEW SWING (RIGHT - LEFT) A60001 -
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ram, slew/ swing | |
| 2 | 8***5 | BUSH | |
| 3 | 2***0 | Rod | |
| 4 | N***0 | Lubricants | |
| 5 | N***6 | Scraper | |
| 6 | N***6 | U- cap | |
| 7 | 2***5 | Cap, end | |
| 8 | N***3 | O-ring | |
| 9 | N***5 | O-ring | |
| 10 | N***0 | O-ring | |
| 11 | N***7 | Guide ring, piston | |
| 12 | 8***0 | SPRING | |
| 13 | 8***1 | PLUNGER, RESTRICTOR | |
| 14 | 8***5 | BOLT, PLUNGER | |
| 15 | 8***7 | Plug | |
| 16 | N***0 | Washer | |
| 17 | 2***0 | Cylinder | |
| 18 | 8***4 | ADAPTER | |
| 19 | N***4 | Washer, Pln. | |
| 20 | N***9 | Guide ring, piston | |
| 21 | N***6 | Seal, piston | |
| 22 | N***3 | O-ring | |
| 23 | 2***1 | Piston | |
| 24 | N***0 | Ball | |
| 25 | N***0 | SETSCREW | |
| 26 | N***5 | O-ring | |
| 27 | S***0 | Seal kit, piston | |
| 28 | S***0 | Seal kit, end cap |
