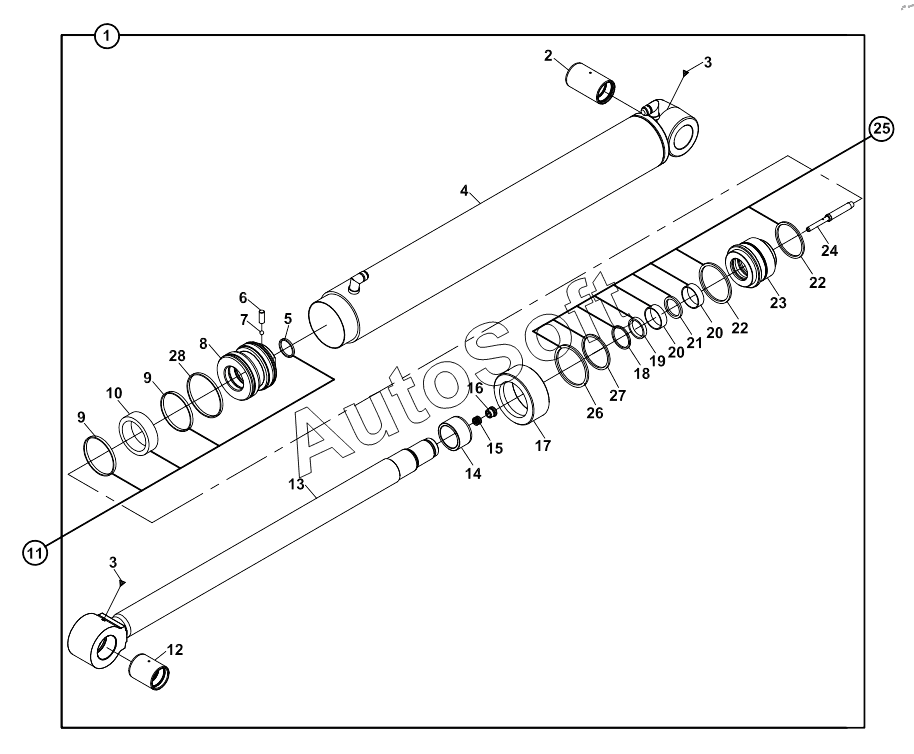

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). RAM, DIPPER, BACKHOE A60118 -
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Ram, dipper, backhoe | |
| 2 | 8***0 | BUSHING | |
| 3 | N***0 | Lubricants | |
| 4 | 2***0 | Cylinder | |
| 5 | N***4 | O-RING, PISTON | |
| 6 | N***0 | SETSCREW | |
| 7 | N***0 | Ball | |
| 8 | 2***0 | Piston | |
| 9 | N***9 | Guide ring | |
| 10 | N***6 | Seal, piston | |
| 11 | S***8 | Seal kit, piston | |
| 12 | 8***6 | BUSHING | |
| 13 | 2***5 | ROD | |
| 14 | 8***0 | BRAKE RING | |
| 15 | 8***0 | SPRING | |
| 16 | 8***0 | BOLT, PLUNGER | |
| 17 | 2***5 | Cover | |
| 18 | N***6 | Scraper | |
| 19 | N***5 | U-cap | |
| 20 | N***5 | GUIDE RING, END CAP | |
| 21 | N***6 | Seal | |
| 22 | N***5 | O-ring, end cap | |
| 23 | 2***0 | Cap, end | |
| 24 | 8***0 | PLUNGER, RESTRICTOR | |
| 25 | S***2 | Seal kit, end cap | |
| 26 | N***0 | O-ring, cover | |
| 27 | N***0 | O-ring, cover | |
| 28 | N***6 | Anti diesel ring |
