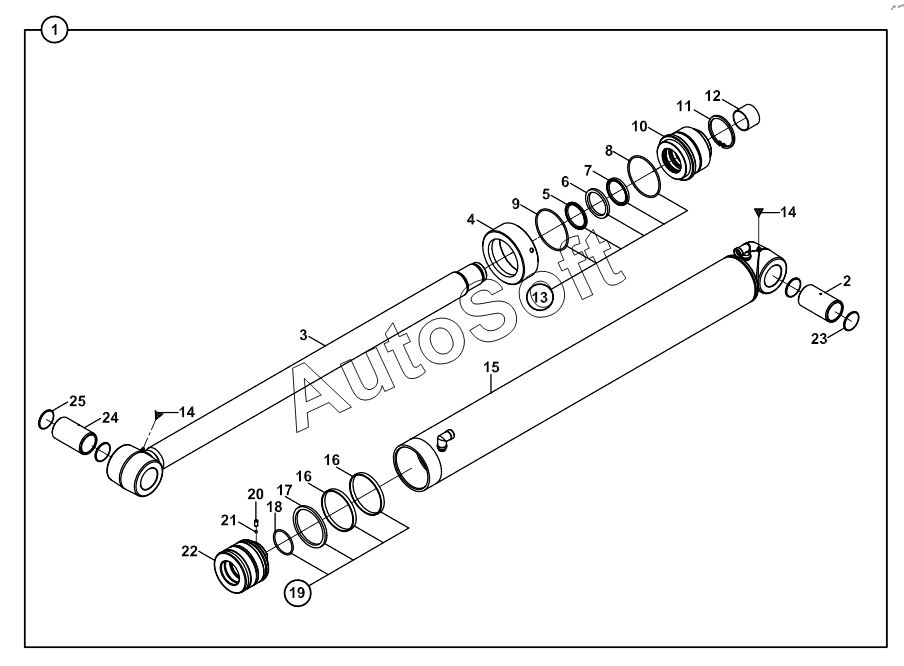

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). RAM, MAIN BOOM, BACKHOE, WITH PROTECTION VALVE A60003 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | RAM, MAIN BOOM | |
| 2 | 8***4 | BUSHING | |
| 3 | 2***8 | ROD | |
| 4 | 2***5 | Cover | |
| 5 | N***6 | Scraper | |
| 6 | N***3 | U-cap | |
| 7 | N***6 | Seal | |
| 8 | N***6 | O-RING | |
| 9 | N***0 | O-ring, cover | |
| 10 | 2***7 | CAP, END | |
| 11 | N***0 | Retaining ring | |
| 12 | N***0 | Bushing | |
| 13 | S***7 | SEAL KIT, END CAP | |
| 14 | N***0 | Lubricants | |
| 15 | 2***8 | CYLINDER | |
| 16 | N***7 | Guide ring, end cap | |
| 17 | N***6 | Seal, piston | |
| 18 | N***5 | O-RING, PISTON | |
| 19 | S***7 | SEAL KIT, PISTON | |
| 20 | N***0 | SETSCREW | |
| 21 | N***0 | Ball | |
| 22 | 2***3 | PISTON | |
| 23 | N***5 | SCRAPER | |
| 24 | 8***5 | Bushing | |
| 25 | N***5 | Seal |
