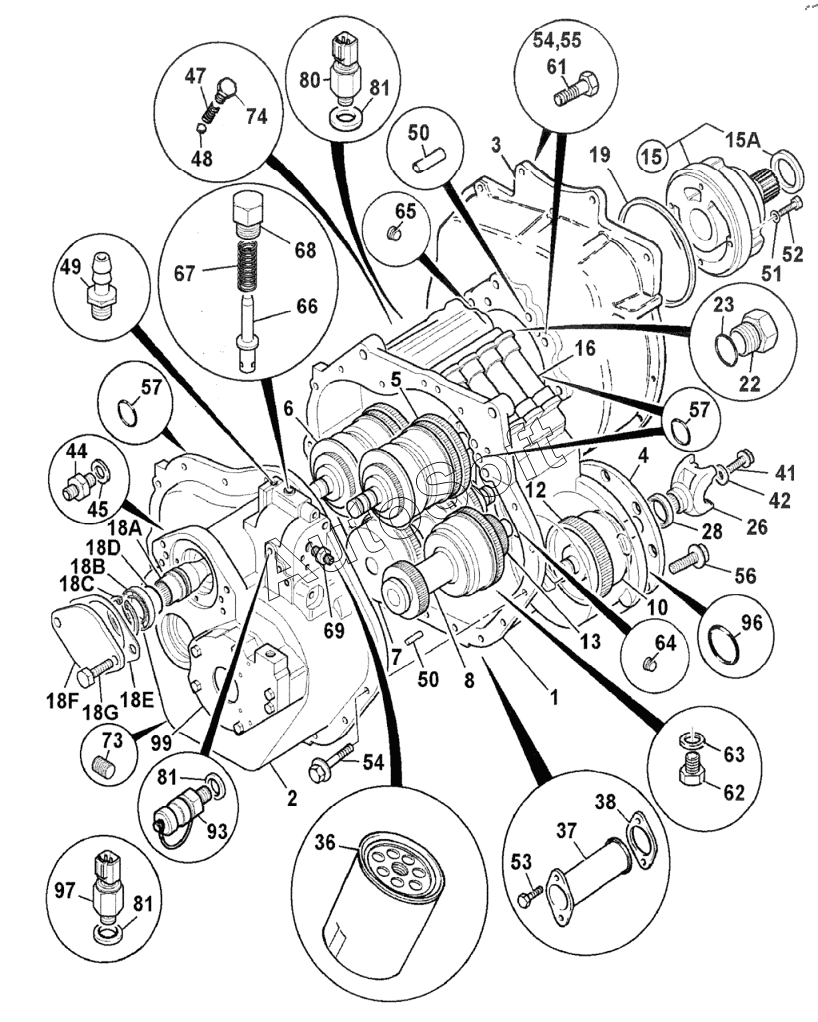

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). TRANSMISSION, EXTERNAL COMPONENTS, PS760 A60001 -
1
2
3
4
5
6
7
8
10
12
13
15
15A
16
18A
18B
18C
18D
18E
18F
18G
19
22
23
26
28
36
37
38
41
42
44
45
47
48
49
50
50
51
52
53
54
54
55
56
57
57
61
62
63
64
65
66
67
68
69
73
74
80
81
81
81
93
96
97
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F28/26560 | F***0 | FILTER, TRANSMISSION OIL | |
| 1 | F***6 | CASING, FRONT | |
| 10 | C***Y | CLUTCH, 4WD ASSY | |
| 12 | G***T | GEAR, TRANSFER 47T | |
| 13 | G***T | GEAR, 23T | |
| 15 | P***. | PUMP, ASSY, TRANS. | |
| 15A | S***P | SEAL, TRANS. PUMP | |
| 16 | V***K | VALVE, ASSEMBLY GASKET, VALVE BLOCK | |
| 18A | S***E | SHAFT, PUMP DRIVE | |
| 18B | B***L | BEARING, BALL | |
| 18C | C***P | CIRCLIP | |
| 18D | S***G | SEAL, RING | |
| 18E | F***3 | GASKET, HYD GEAR PUMP | |
| 18F | F***2 | PLATE, BLANKING, PUMP FACE | |
| 18G | F***0 | BOLT | |
| 19 | S***L | SEAL | |
| 2 | F***5 | CASING, REAR | |
| 22 | F***5 | PLUG | |
| 23 | F***4 | WASHER, SEAL | |
| 26 | Y***G | YOKE, COUPLING | |
| 28 | S***L | SEAL | |
| 3 | F***1 | HOUSING, FLYWHEEL | |
| 36 | F***1 | FILTER, TRANSMISSION OIL | |
| 37 | F***0 | STRAINER, SUCTION | |
| 38 | F***7 | GASKET | |
| 3A | F***0 | GROMMET | |
| 4 | F***8 | COVER | |
| 41 | S***W | SCREW | |
| 42 | W***R | WASHER | |
| 44 | F***0 | ADAPTER | |
| 45 | F***7 | WASHER, BONDED | |
| 47 | S***G | ROCKER SHAFT SPRING | |
| 48 | P***T | POPPET | |
| 49 | F***0 | ADAPTER | |
| 5 | C***Y | CLUTCH, INPUT ASSY | |
| 50 | F***0 | DOWEL | |
| 51 | W***R | WASHER, COPPER | |
| 52 | B***T | BOLT | |
| 53 | F***0 | SCREW, M8 X 16 | |
| 54 | F***2 | BOLT M10x45 | |
| 55 | F***1 | BOLT M10x35 | |
| 56 | F***0 | BOLT | |
| 57 | F***2 | O RING | |
| 6 | C***Y | CLUTCH, REVERSER ASSY | |
| 61 | F***5 | BOLT M10x55 | |
| 62 | F***0 | PLUG, FILLER | |
| 63 | F***0 | SEAL, BONDED | |
| 64 | F***4 | PLUG, 1/8dm | |
| 65 | F***6 | PLUG, 3/8dm | |
| 66 | F***5 | SPOOL, PRESSURE MAINTAINING VALVE | |
| 67 | F***0 | SPRING, SOLENOID, PRESSURE MAINTAINING VALVE | |
| 68 | F***0 | PLUG, PRESSURE MAINTAINING VALVE | |
| 69 | F***0 | ADAPTER | |
| 7 | C***Y | CLUTCH, MAINSHAFT ASSY | |
| 73 | F***5 | PLUG, TAPER 1/4dm | |
| 74 | P***G | Plug | |
| 8 | C***T | CLUTCH, LAYSHAFT | |
| 80 | S***, | SWITCH, PRESSURE, | |
| 81 | S***D | SEAL, BONDED | |
| 93 | F***0 | ADAPTER, PRESSURE TEST | |
| 94 | F***5 | GASKET | |
| 96 | F***2 | O RING | |
| 97 | 5***1 | SWITCH, TEMPERATURE, | |
| 99 | F***4 | KIT, PUMPSHAFT, |
