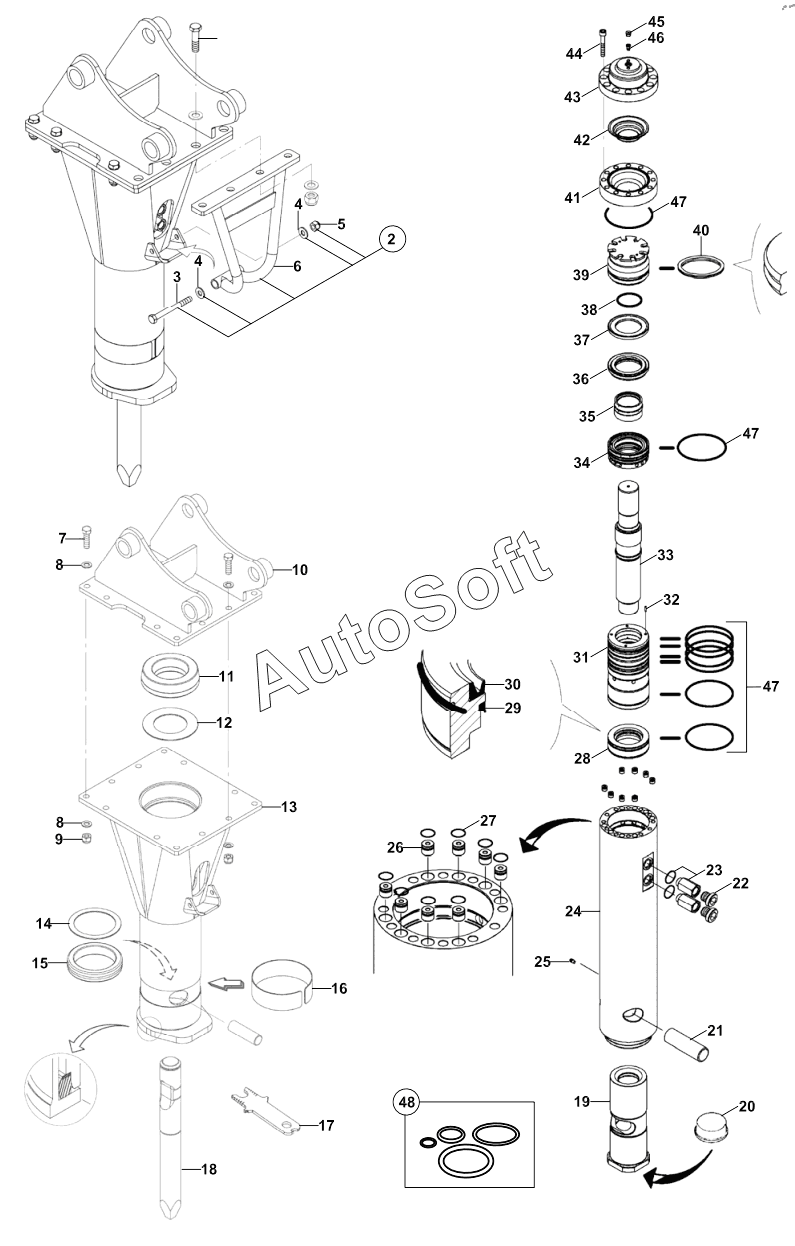

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). BREAKER, MONTABERT- SC 36 A60001 -
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18A
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S45/14448 | S***8 | Lower body, breaker | |
| S45/14452 | S***2 | Upper body, breaker | |
| S45/14484 | S***4 | GAUGER | |
| 1 | S***2 | BOLT | |
| 10 | S***6 | CONNECTION BRACKET | |
| 11 | S***6 | Dumper, upper | |
| 12 | S***8 | Washer, upper | |
| 13 | S***6 | PROTECTION BRACKET | |
| 14 | S***0 | Washer, lower | |
| 15 | S***8 | Dumper, lower | |
| 16 | S***4 | SPRINGY RING, SAFETY | |
| 17 | S***L | SPANNER, CONTROL | |
| 18A | F***5 | Chisel | |
| 18B | F***0 | Chisel | |
| 18C | S***0 | Chisel | |
| 18D | S***6 | Chisel | |
| 18E | S***8 | Chisel | |
| 18F | S***2 | Chisel | |
| 19 | S***2 | Chisel holder bushing | |
| 2 | S***0 | KIT, FENDER, SAFETY | |
| 20 | S***4 | Protection plug | |
| 21 | S***4 | RETAINER PIN | |
| 22 | S***6 | Plug | |
| 23 | S***8 | Adapter | |
| 24 | S***4 | Cylinder | |
| 25 | S***0 | Grease nipple | |
| 26 | S***0 | Damper | |
| 27 | S***8 | O-ring | |
| 28 | S***6 | Seal bearing | |
| 29 | S***2 | Lip seal | |
| 3 | S***8 | BOLT | |
| 30 | S***4 | Lip seal | |
| 31 | L***R | LOWER BODY, BREAKER | |
| 32 | S***4 | Pin, centering | |
| 33 | S***0 | Strike piston | |
| 34 | U***R | UPPER BODY, BREAKER | |
| 35 | S***4 | Bushing | |
| 36 | S***6 | Distributor, inner | |
| 37 | S***8 | Gasket, canical | |
| 38 | S***6 | O-ring | |
| 39 | S***0 | Distributor, main | |
| 4 | S***2 | WASHER | |
| 40 | S***8 | Seal | |
| 41 | S***0 | Lower flange | |
| 42 | S***6 | Diaphragm | |
| 43 | S***2 | Upper flange | |
| 44 | S***4 | Bolt | |
| 45 | S***0 | Plug, safety | |
| 46 | S***2 | Calack | |
| 47 | S***0 | O-ring | |
| 48 | S***0 | Kit, o-ring | |
| 5 | S***2 | NUT | |
| 6 | S***2 | FENDER, SAFETY | |
| 7 | S***8 | BOLT | |
| 8 | S***4 | WASHER | |
| 9 | S***6 | NUT |
