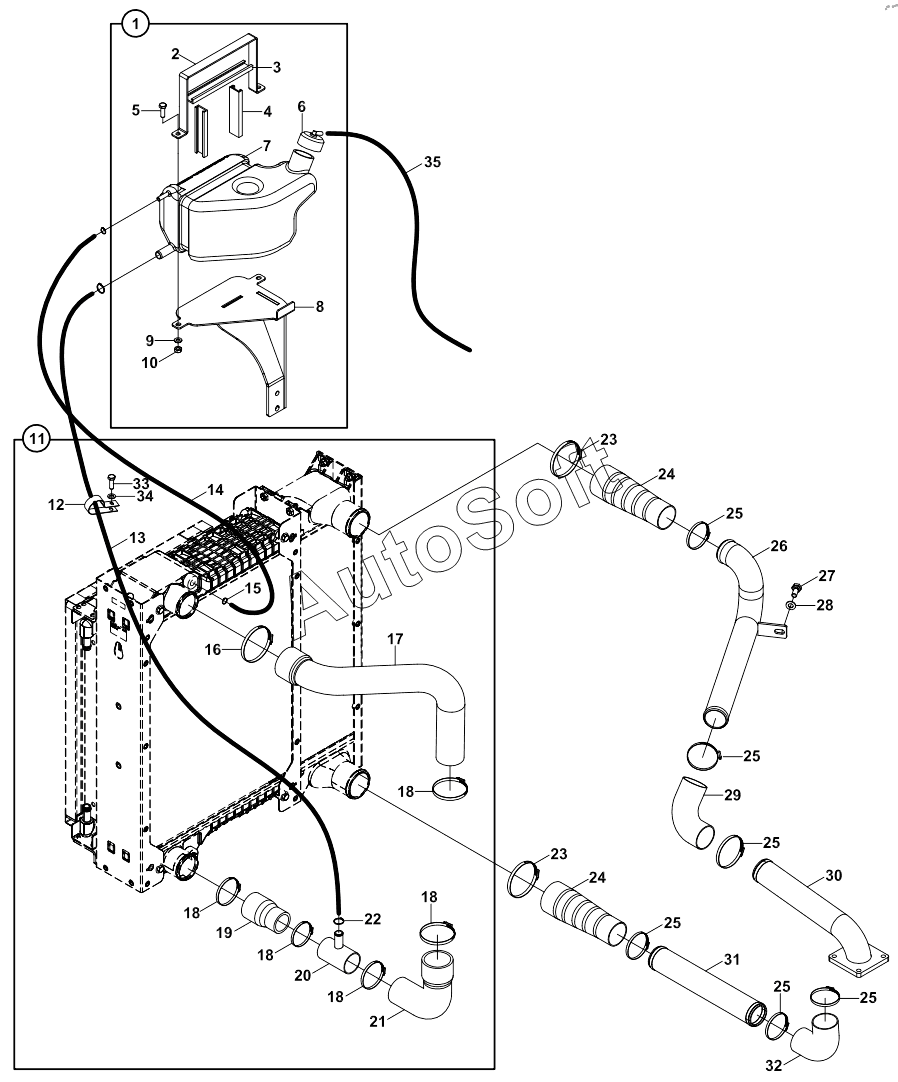

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). COOLING SYSTEM, ENGINE WATER A60001 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
23
23
23
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | EXPANSION TANK ASSY | |
| 2 | 0***4 | CLIP | |
| 3 | 8***8 | Rubber clamp | |
| 4 | 8***7 | Rubber clamp | |
| 5 | N***8 | Bolt, Hex. | |
| 6 | F***0 | Expansion tank cover | |
| 7 | F***9 | Expansion tank | |
| 8 | 0***6 | Bracket | |
| 9 | N***1 | Washer, Pln. | |
| 10 | N***2 | Washer, Pln. | |
| 11 | 0***0 | COOLING SYSTEM, ENGINE | |
| 12 | N***6 | Hose holder | |
| 13 | 7***7 | HOSE | |
| 14 | 7***9 | HOSE | |
| 15 | N***6 | Clamp | |
| 16 | N***0 | Clamp | |
| 17 | 8***8 | Hose | |
| 18 | N***0 | Clamp | |
| 19 | 8***5 | HOSE | |
| 20 | 0***7 | ELBOW | |
| 21 | 8***6 | HOSE | |
| 22 | N***7 | Clamp | |
| 23 | N***0 | Clamp | |
| 23 | N***9 | Clamp | |
| 24 | F***3 | Hose | |
| 25 | N***0 | CLIP | |
| 25 | N***2 | CLIP | |
| 26 | 8***9 | Pipe | |
| 27 | N***4 | Bolt, Hex. | |
| 28 | N***8 | Washer, Pln. | |
| 29 | F***2 | Hose | |
| 30 | 8***7 | Pipe | |
| 31 | 8***8 | Pipe | |
| 32 | F***1 | Hose | |
| 33 | N***8 | Bolt, Hex. | |
| 34 | N***1 | Washer, Pln. | |
| 35 | 7***5 | HOSE |
