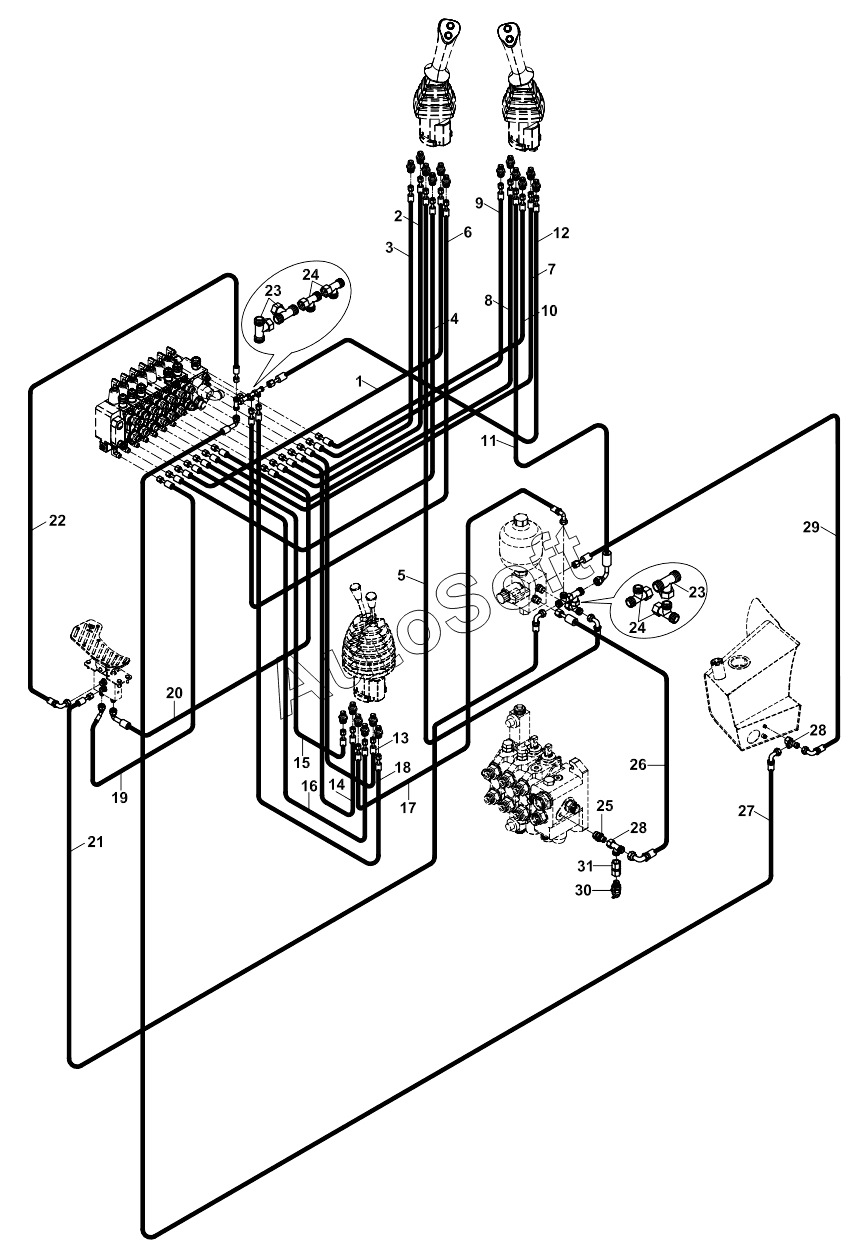

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). CIRCUIT, HYDRAULIC, JOYSTICK A60006 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Hose | |
| 2 | 6***5 | Hose | |
| 3 | 6***5 | Hose | |
| 4 | 6***0 | Hose | |
| 5 | 6***0 | Hose | |
| 6 | 6***0 | Hose | |
| 7 | 6***0 | Hose | |
| 8 | 6***5 | Hose | |
| 9 | 6***0 | Hose | |
| 10 | 6***5 | Hose | |
| 11 | 6***0 | Hose | |
| 12 | 6***5 | Hose | |
| 13 | 6***8 | HOSE | |
| 14 | 6***0 | Hose | |
| 15 | 6***0 | HOSE | |
| 16 | 6***0 | HOSE | |
| 17 | 6***0 | HOSE | |
| 18 | 6***5 | Hose | |
| 19 | 6***5 | Hose | |
| 20 | 6***0 | HOSE | |
| 21 | 6***0 | Hose | |
| 22 | 6***5 | Hose | |
| 23 | N***1 | Tee | |
| 24 | N***1 | ADAPTER | |
| 25 | 8***7 | ADAPTER M18 | |
| 26 | 6***5 | HOSE | |
| 27 | 6***5 | HOSE | |
| 28 | N***8 | Tee | |
| 29 | 6***5 | HOSE | |
| 30 | F***0 | Coupling, Screw | |
| 31 | 8***9 | Adapter nipple |
