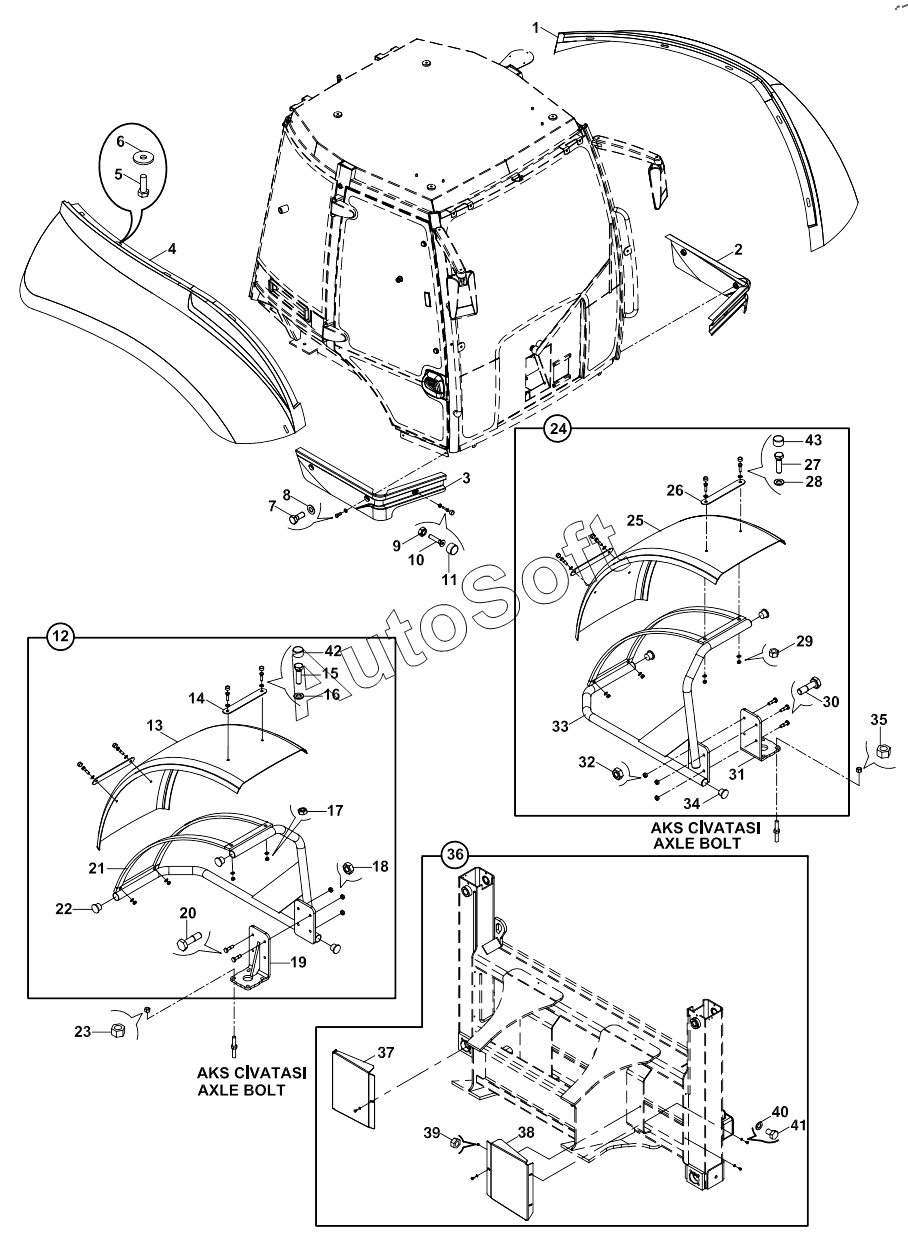

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). FENDERS A60001 - A60193
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Fender, rear, sol | |
| 2 | 0***1 | Guard, left | |
| 3 | 0***0 | Guard, right | |
| 4 | 0***2 | Fender, rear, right | |
| 5 | N***2 | Bolt, Hex. | |
| 6 | N***6 | WASHER | |
| 7 | N***4 | Bolt, Hex. | |
| 8 | N***7 | Washer, Pln. | |
| 9 | N***2 | Nut, Hex. | |
| 10 | N***0 | SCREW M6x30 | |
| 11 | 8***5 | Cover, Bolt | |
| 12 | 0***1 | FENDER, FRONT, RIGHT | |
| 13 | F***0 | FENDER, FRONT, RIGHT | |
| 14 | 0***1 | Mounting plate | |
| 15 | N***2 | Bolt, Hex. | |
| 16 | N***1 | Washer, Pln. | |
| 17 | N***2 | Washer, Pln. | |
| 18 | N***6 | Nut | |
| 19 | 0***0 | MOUNTING PLATE | |
| 20 | N***6 | BOLT M10x35 | |
| 21 | 0***3 | FENDER BRACKET, REAR, RIGHT | |
| 22 | 8***8 | Plug | |
| 23 | N***2 | NUT M12 | |
| 24 | 0***0 | FENDER, FRONT, LEFT | |
| 25 | F***0 | FENDER, FRONT, LEFT | |
| 26 | 0***1 | Mounting plate | |
| 27 | N***2 | Bolt, Hex. | |
| 28 | N***1 | Washer, Pln. | |
| 29 | N***2 | Washer, Pln. | |
| 30 | N***6 | BOLT M10x35 | |
| 31 | 0***0 | MOUNTING PLATE | |
| 32 | N***6 | Nut | |
| 33 | 0***2 | FENDER BRACKET, REAR, LEFT | |
| 34 | 8***8 | Plug | |
| 35 | N***2 | NUT M12 | |
| 36 | 0***7 | ASSY,FENDER PLATE | |
| 37 | 0***3 | FENDER, REAR, RIGHT | |
| 38 | 0***2 | FENDER, REAR, LEFT | |
| 39 | N***2 | Washer, Pln. | |
| 40 | N***7 | WASHER M8 | |
| 41 | N***4 | BOLT M8x12 | |
| 42 | 8***5 | Cover, Bolt | |
| 43 | 8***5 | Cover, Bolt |
