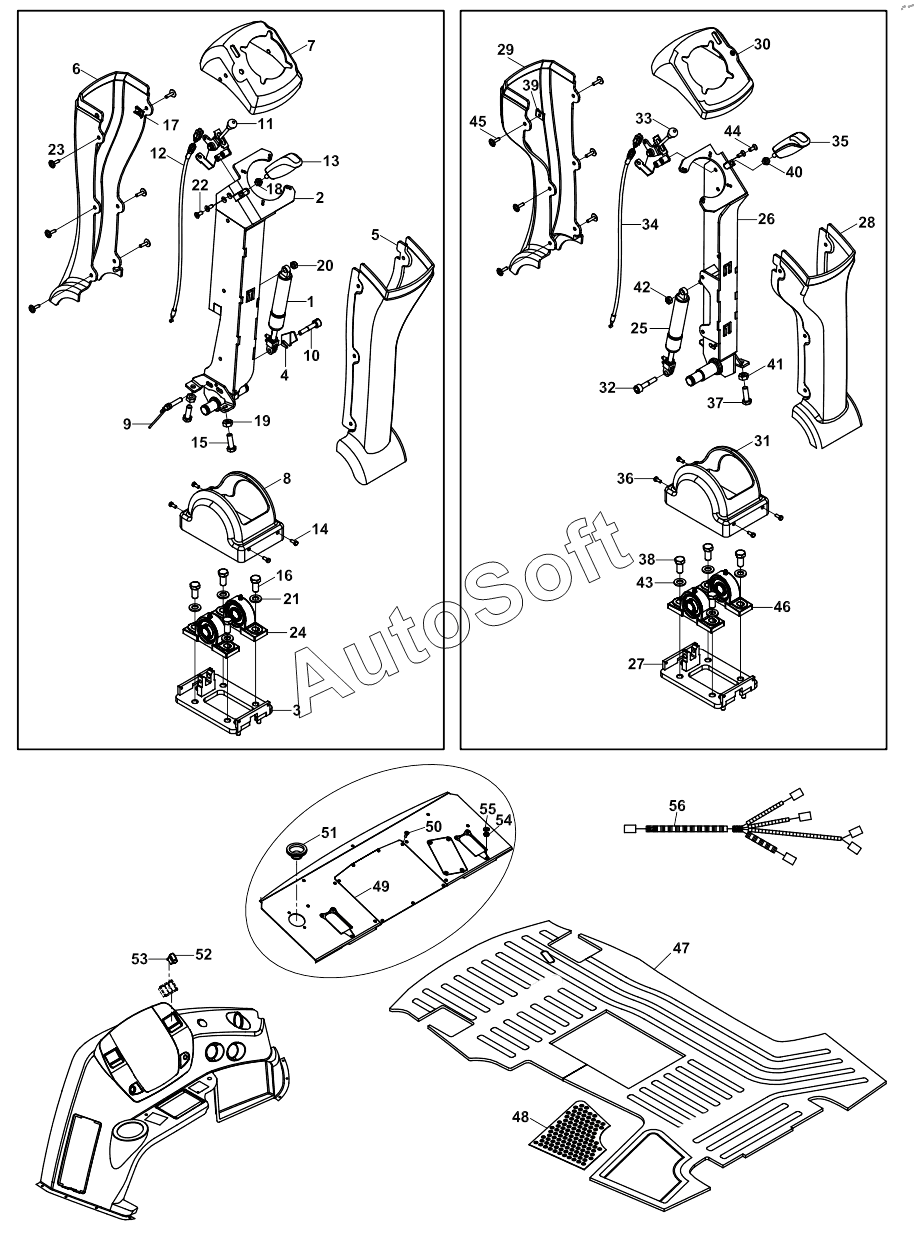

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). JOYCTICK MECHANISM, BACKHOE A60644 - A61008
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Damper | |
| 2 | 0***2 | Right, joystick lever | |
| 3 | 0***5 | Base plate, right | |
| 4 | 0***0 | Switch plate | |
| 5 | 0***0 | Cover, right, front | |
| 6 | 0***1 | Cover, right, rear | |
| 7 | 0***4 | Cover, upper, right | |
| 8 | 0***6 | Cover, base | |
| 9 | 5***5 | Proximity switch | |
| 10 | 8***0 | Bolt | |
| 11 | F***1 | Handle, mechanism | |
| 12 | F***1 | Cable, lock, damper | |
| 13 | F***3 | Handle | |
| 14 | N***2 | Bolt, Hex. | |
| 15 | N***6 | BOLT M10x30 | |
| 16 | N***2 | Bolt, Hex. | |
| 17 | N***0 | Nut | |
| 18 | N***2 | Nut, Hex. | |
| 19 | N***6 | Nut, Hex. | |
| 20 | N***2 | Washer, Pln. | |
| 21 | N***3 | Washer, Pln. | |
| 22 | N***2 | BOLT M6x15 | |
| 23 | N***6 | Bolt | |
| 24 | N***4 | Bearing | |
| 25 | 0***3 | Damper | |
| 26 | 0***3 | Left, joystick lever | |
| 27 | 0***4 | Base plate, left | |
| 28 | 0***2 | Cover, left, front | |
| 29 | 0***3 | Cover, left, rear | |
| 30 | 0***5 | Cover, upper, left | |
| 31 | 0***6 | Cover, base | |
| 32 | 8***0 | Bolt | |
| 33 | F***1 | Handle, mechanism | |
| 34 | F***1 | Cable, lock, damper | |
| 35 | F***3 | Handle | |
| 36 | N***2 | Bolt, Hex. | |
| 37 | N***6 | BOLT M10x30 | |
| 38 | N***2 | Bolt, Hex. | |
| 39 | N***0 | Nut | |
| 40 | N***2 | Nut, Hex. | |
| 41 | N***6 | Nut, Hex. | |
| 42 | N***2 | Washer, Pln. | |
| 43 | N***3 | Washer, Pln. | |
| 44 | N***2 | BOLT M6x15 | |
| 45 | N***6 | Bolt | |
| 46 | N***4 | Bearing | |
| 47 | F***4 | Floormat | |
| 48 | 0***6 | Plate, floormat | |
| 49 | 0***5 | Cover | |
| 50 | N***6 | Screw | |
| 51 | 8***4 | Grommet | |
| 52 | 5***0 | Button,joystick locking | |
| 53 | 5***0 | Switch, Beacon | |
| 54 | N***2 | Washer, Pln. | |
| 55 | N***1 | Washer, Pln. | |
| 56 | H***K | HARNESS, JOYSTICK |
